截門閥是使用最廣泛的閥門之一，能通過對壓力的運用，強制密封面不泄露，從而達到截止介質的效果。本次的實例教程中，我們將通過中望3D來設計圖1中的這款截門閥閥體，并對閥體出完整的工程圖（圖2）。

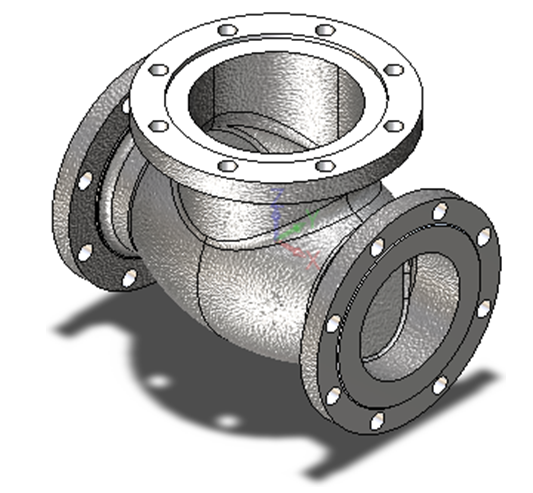

圖1 截門圖1解悶閥閥體

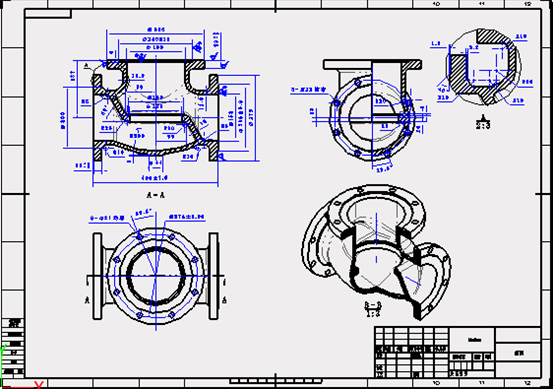

圖2 閥體的工程圖

    下面我們來看看閥體建模的具體操作。

第一步：創建草圖

    在XZ工作平面上創建草圖，在屬性下拉菜單下進入標注，如圖3所示。



圖3 進入標注

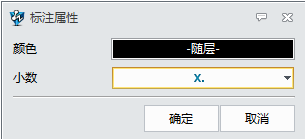

將草圖的小數位數設置為整數，如圖4所示。



 圖4 小數設置

第二步：繪制草圖

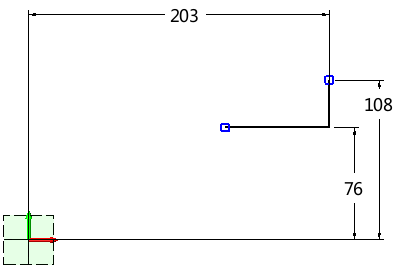

    繪制如圖5草圖，并進行標注和約束。

圖5 繪制草圖

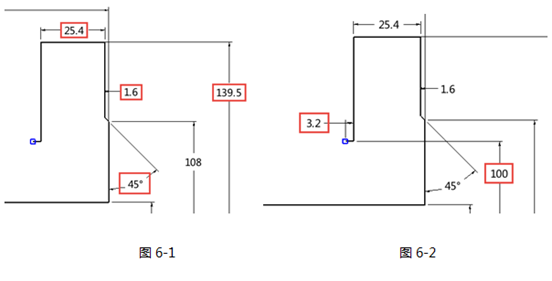

    在上一步的基礎上繼續繪制草圖，并進行標注和約束，圖6中紅色矩形框里的標注為在上一步基礎上新添的標注。



圖6 新添標注

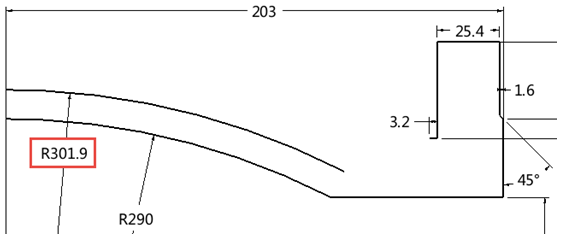

在上一步的基礎上繪制圓弧，圓心落在Y軸上，對圓弧和連接的水平線段進行修剪和約束，如圖7所示。



圖7 繪制圓弧

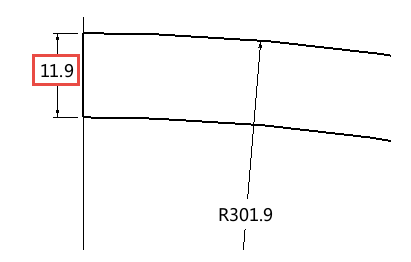

對圓弧進行11.9mm的偏移操作，并進行標注和約束（圖8）。



圖8 圓弧偏移操作

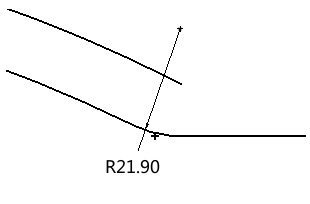

倒圓角21.9mm（圖9）。



 圖9 倒圓角

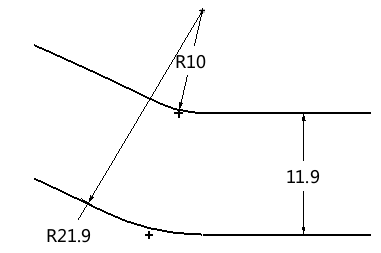

在上一步的基礎上繼續偏移11.9mm的水平線，然后進行倒10mm的圓角，如圖10所示。

 圖10 偏移并倒圓角

在上一步的基礎上繼續繪制草圖，一段豎直直線段和倒10mm的圓角（圖11）。



圖11 繪制草圖

    繼續繪制草圖，把兩端圓弧進行連接，并進行標注和約束（圖12），完成后退出草圖。



圖12 連接圓弧并標注約束

第三步：旋轉

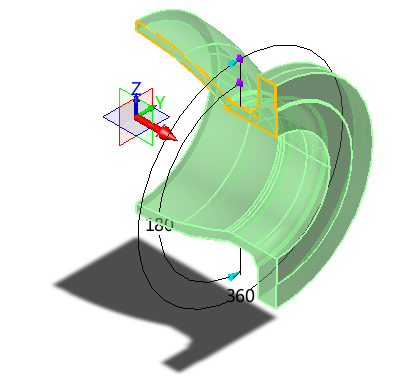

    使用“造型”頁面下的“旋轉”命令，從180°到360°旋轉，注意旋轉軸的方向，旋轉效果如圖13所示。
