下面我們來看看如何操作，大家有需要可以參考參考
不想要一根根來畫墻線的話，咱們就利用CAD中的多線命令來畫吧，參考下圖。

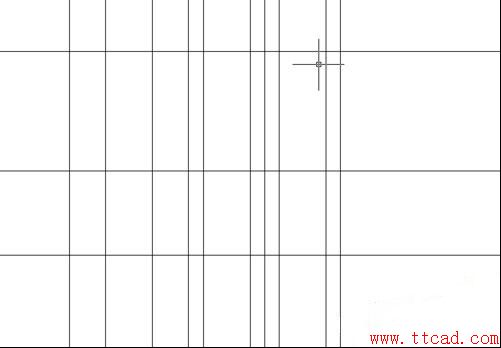

1、先在cad中畫出軸線，形成軸線網。

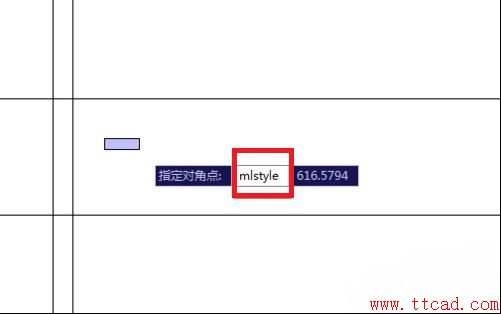

2、畫完軸線網后，在命令行輸入“mlstyle”命令敲回車鍵。

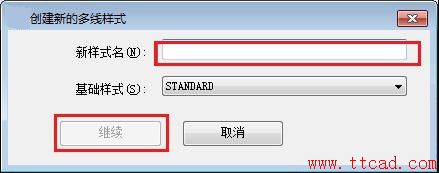

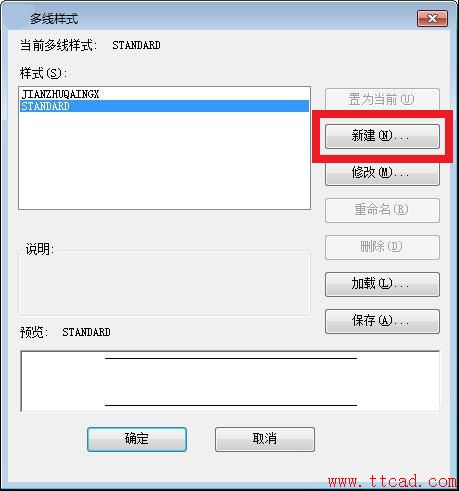

3、彈出新建多線樣式，單擊新建填寫多線名稱單擊繼續。

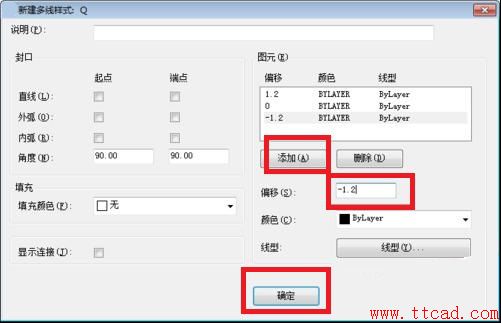

4、彈出新建多線樣式窗口，在圖元中點擊添加按鈕，將一項偏移改為1.2中間為0第三項改為-1.2點擊確定。

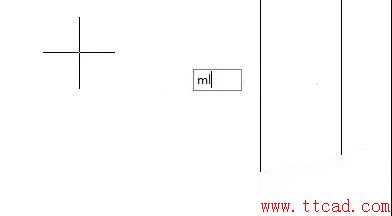

5、設置完成后，在命令行輸入“ml”命令敲回車鍵。

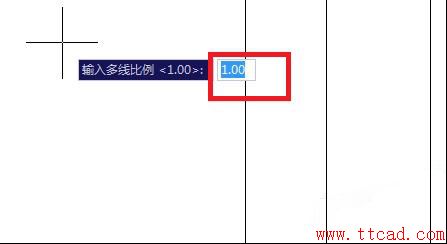

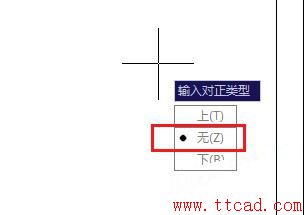

6、命令執行后，輸入對正j將對正輸入類型改為無，在輸入比例s將輸入多線比例改為1。

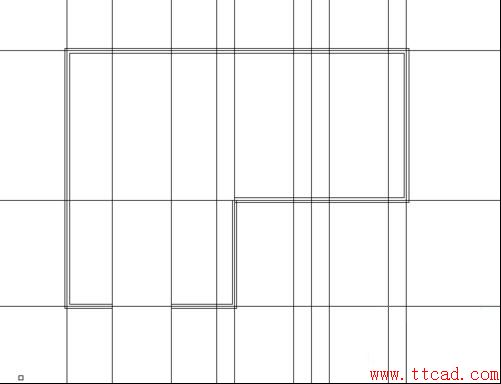

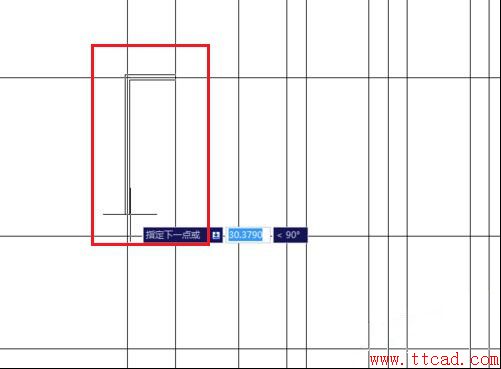

7、設置完成后，在軸線網中制定多線起點，單擊起點后按照?qǐng)D紙要求畫出墻線。
8、墻線全部畫完后根據圖紙進行修剪就行了。
