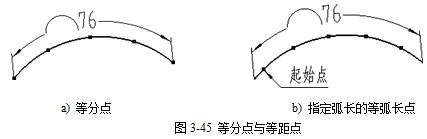

3.2.2 繪制點    如同直線、圓、圓弧一樣，點也可以作為圖形中的一個單獨的對象。點可以作為圖形中的標記或參照，同時也可以被捕捉模式中的【點模式】所捕捉。與構成直線、圓等對象的點的概念不同，直線、圓上的點表示的是對象上的某個坐標位置，這里所說的點是一個單獨的具有自身特性的對象，它可以被編輯修改，也可以進行復制、移動、陣列等操作。1. 繪制點    可以通過如下幾種方式啟動繪制點的命令：◇ 菜單方式：【繪圖】>【點】◇ 功能區圖標：【高級繪圖】面板上的圖標◇  命令方式：Point或Po    在命令行輸入“Point”或單擊圖標啟動繪制點的命令后，單擊立即菜單選項或按【Alt+1】組合鍵修改點的類型。電子圖板 2013可以繪制單個的孤立點、曲線的等分點和等距點。(1) 孤立點：狀態行提示【點：】，輸入一個點的坐標即可。繪制孤立點的二級命令為PointIso。(2) 等分點：選擇【等分點】后，立即菜單擴展為圖3-43的樣式，按【Alt+2】組合鍵輸入等分份數，狀態行提示【拾取曲線：】，拾取直線、圓弧、圓等曲線即可等分這些曲線。    繪制等分點的二級命令為PointEqu、Divide或DIV。(3) 等距點：選擇【等距點】后，立即菜單如圖3-44所示。按【Alt+2 】組合鍵選擇切換弧長的確定方式。繪制等距點的二級命令為PointLen、Measure或ME。① 兩點確定弧長：任意拾取曲線上的兩點，以兩點之間的長度作為每一份的長度。立即菜單如圖3-44a)所示，狀態行依次提示：【拾取曲線】：在要等分的曲線上單擊鼠標左鍵拾取之；【拾取起點】：在曲線上某位置單擊鼠標左鍵拾取起點；【選取等弧長點(弧長)】：在曲線上不同于起點的位置單擊鼠標左鍵拾取另一點，兩點之間的長度即為等分弧長，系統按此弧長對曲線進行等分。② 【指定弧長】：立即菜單如圖3-44b)所示，按【Alt+3】組合鍵輸入弧長，按【Alt+4】組合鍵輸入等分份數，狀態行依次提示：    【拾取曲線】：在需要等分的曲線上單擊鼠標左鍵拾取曲線；    【拾取起始點】：在曲線上單擊鼠標左鍵，任意選取一點作為起始點；    【選取方向】：拾取起始點后，在該點顯示雙向藍色箭頭，在需要等分的一側箭頭上單擊，完成繪制。    等分點和等距點的繪制效果如圖3-45所示。2. 設置點的大小和樣式    默認的點是一個小圓點，這在屏幕上很難辨認，有時需要改變點的大小和形狀，這可通過如下三種方式啟動【設置點樣式】命令：◇ 菜單方式：【格式】>【點樣式】◇ 功能區圖標：【工具】選項卡【選項】面板上的圖標◇  命令方式：DdpType    在命令行輸入“DdpType”啟動【點樣式設置】命令，系統彈出如圖3-46所示的【點樣式】對話框，在該對話框中用鼠標左鍵單擊相應的樣式進行選擇，并在【點大小】編輯框中輸入點的大小，單擊【確定】按鈕后，當前圖形中所有已經繪制的點均將改變成指定的樣式，以后繪制的點也將采用這種樣式。    在改變點的大小時，電子圖板 2013提供了兩個選項：像素大小和絕對大小。如果選擇了【按屏幕像素設置點的大小(像素)】，點的大小是相對于屏幕的，圖形的縮放不會改變點的大??；如果選擇了【按絕對單位設置點的大小(毫米)】，點的大小是實際大小，圖形縮放時，點的大小會發生變化。
