天天精選CAD繪圖實例及解答（111)：
求：
1.斜線區(qū)域A之面積為何?
(A)49.1248 (B)45.1248 (C)43.1248 (D)47.12482.斜線區(qū)域B之面積為何? mm2
3.圓C之半徑值為何? mm
4.ED圓弧之弧長為何? mm
5.F點之坐標為何?
(A)1.11,20.23 (B)1.33,17.45 (C)0.72,23.32
(D)0.87,18.55

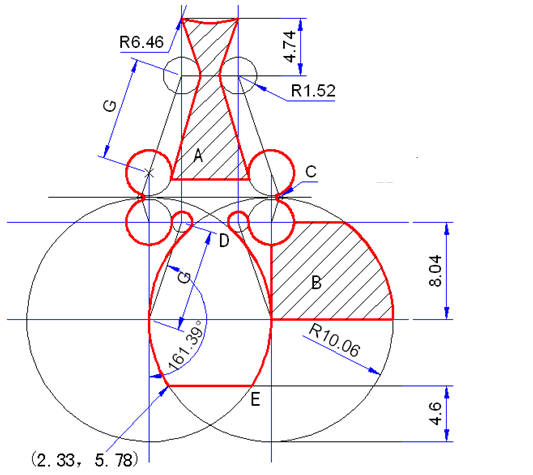

附圖：
參考畫法：
1. 斜線區(qū)域A之面積 = 47.1248，就是(D)
2. 斜線區(qū)域B之面積 = 68.4104
3. 圓C之半徑值 = 0.2592
4. ED圓弧之弧長 = 14.1214
5. F點之坐標 = 0.72，23.32，就是(C)

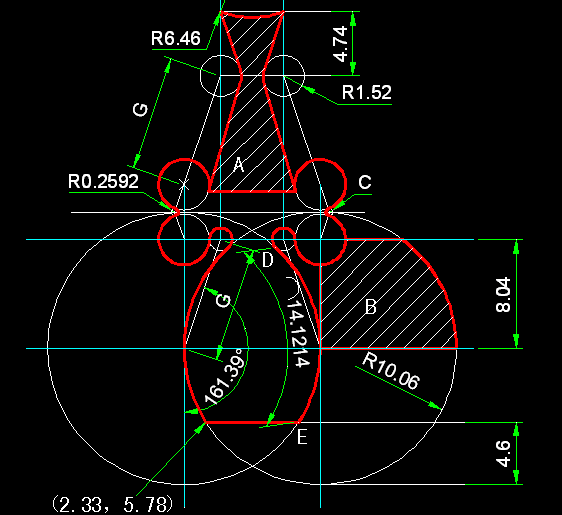

附圖：
解題要點、制圖步驟：本題主要是訓練畫與圓、斜線相關的多種畫法。

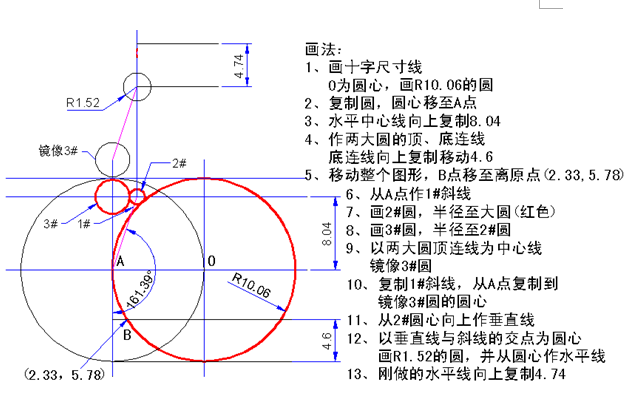

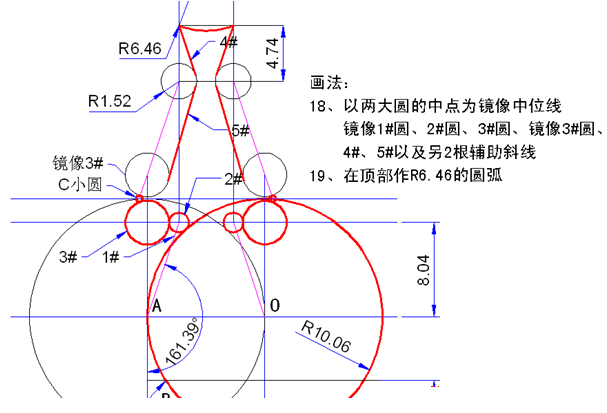

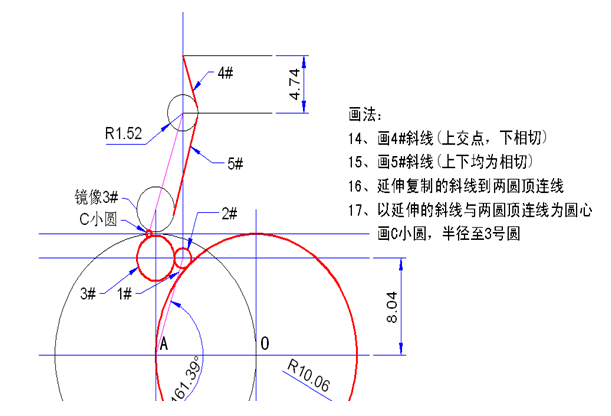

畫法：
