通常情況下，我們都是在模型中設置或者修改圖形的比例，也可以在CAD布局中進行調(diào)整。

首先，按照1:1的比例在模型中畫圖。

在進行標注的時候，如果有注釋性對象，就需要勾選注釋性。然后隨時添加比例。

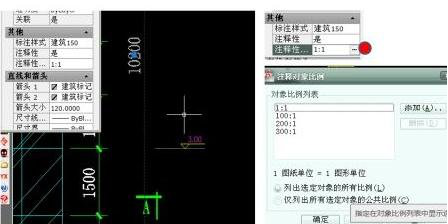

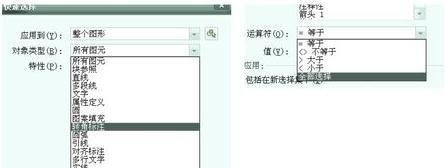

如果想隨時加上注釋比例，可以全部選中右鍵菜單中的倒數(shù)X項，進行標注后，在特性窗口，用【Ctrl】+【1】打開注釋性，然后添加注釋比例就好。

接下來切換到布局，復制需要的圖框。

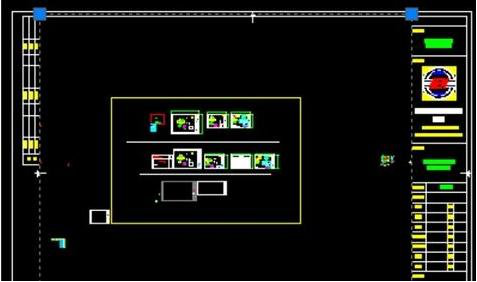

在命令行調(diào)用新建視口命令。注意圖框邊界不要與視口全部重合。這樣可以方便點選。

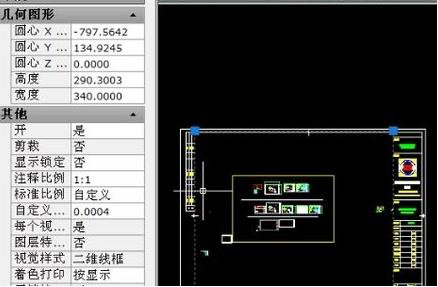

選中視口以后，再次用【Ctrl】+【1】打開特性窗口，可以看到注釋比例項。

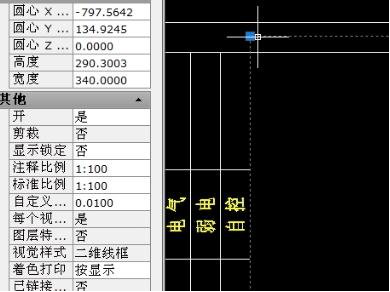

選好注釋比例，這時標準比例會自動更新成至與主食比例一致的量。

    如果出現(xiàn)默認比例不夠用的情況，那么可以在命令行輸入scalelistedit，從而添加新的比例。要注意不能添加太多的比例。
