在CAD軟件中，本身就有剖面填充圖形。填充圖形一般用來表示現(xiàn)實中物體的材質(zhì)。但是CAD自帶的填充圖形比較少，想要更多的填充圖形，我們該怎么辦呢？

1.我們得在網(wǎng)上下載填充的文件，文件后綴為.pat。

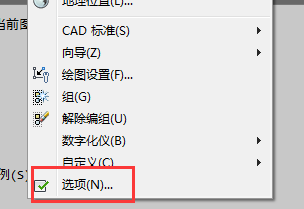

2.在CAD軟件菜單欄中選擇【工具】―【選項】

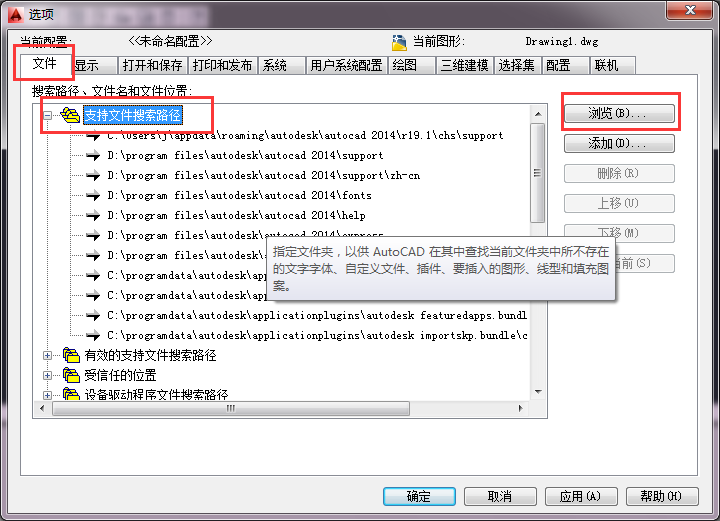

3.在選擇【選項】后，出現(xiàn)下圖，選擇【文件】選項卡，選擇【支持文件搜索路徑】，點擊瀏覽。

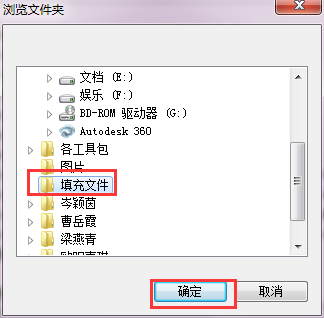

4.下面的對話框，找到我們之前下載的填充文件，選擇并確認。

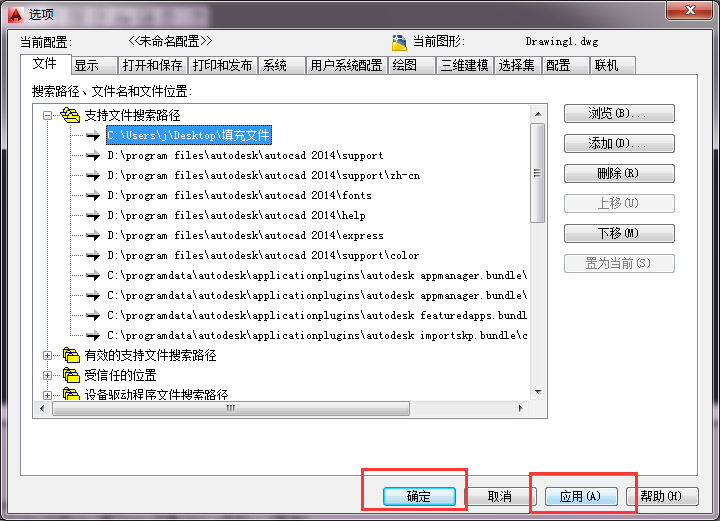

5.之前的選項頁面，如下圖。我們先選擇“應用”再“確認”

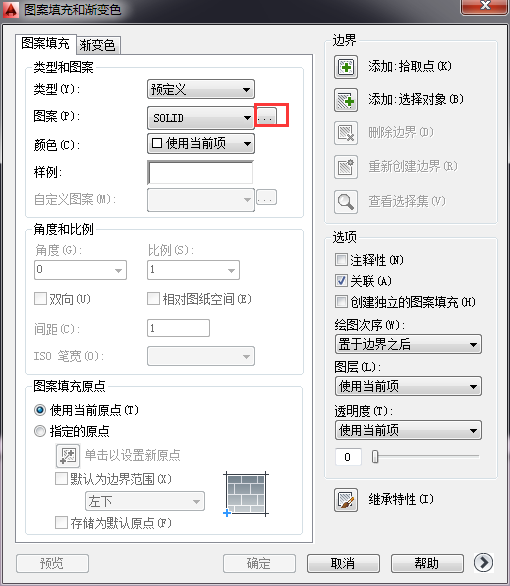

6.我們可以在菜單欄中選擇【繪圖】―【圖案填充】中點擊下圖紅色框框

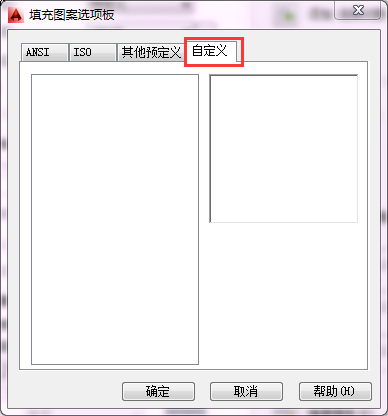

7.在彈出的面板中選擇【自定義】，可以看到自己導入的填充圖案，這里是空白的是因為小編根本沒下載。
