內容簡介：

第1題

    打開 C:\CADTK 中的圖形文件 Scadl-1.dwg（如圖 1-11A )，完成后面的工作。

1．填充圖形：使用圖案填充命令填充單位圖形中的兩圓。

2．對齊圖形：使用對齊命令移動單位圖形。

3．復制圖形：陣列復制單位圖形（列間距為 0.6）。

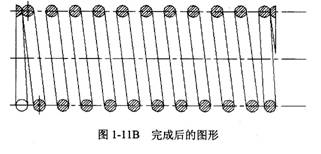

    將完成的圖形（見圖 1-11B）以 Tcadl-11.dwg 為文件名存入考生自己的子目錄。

第2題

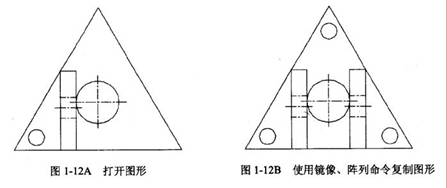

    打開 C:\CADTK 中的圖形文件 Scadl-12.dwg（見圖 1-12A)，完成后面的工作。

1．復制圖形：使用鏡像、陣列命令復制圖形，如圖 1-12B 所示。

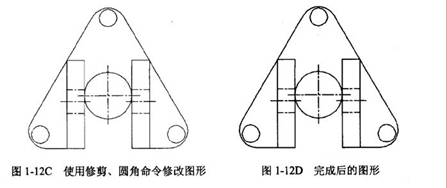

2．修剪、修改圓角：利用修剪、圓角命令修改圖形（圓角半徑為 30)，如圖 1-12C

所示。

3．調整圖形線寬：使用改變圖層的方法調整線寬（線寬為 0.30 毫米），完成作圖，

如圖 l-12D 所示。將完成的圖形 Tcadl-12.dwg 為文件名存入考生自己的子目錄。

第3題

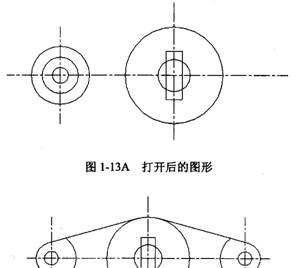

    打開 C:\CADTK 中的圖形文件 Scadl-13.dwg（如圖 1-13A )         ，完成后面

的工作。

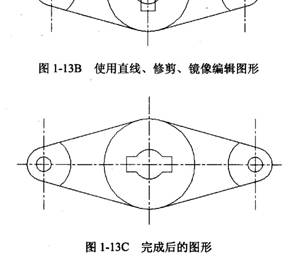

1．修剪、復制圖形：使用直線、修剪、鏡像命令將圖 1-13A 編輯成圖

1-13B 所示的圖形。

2．旋轉、修剪圖形：使用旋轉、修剪命令修改圖形完成作圖，如圖 1-13C

所示。將完成的圖形以 Tcadl-13.dwg 為文件名存入考生自己的子目錄。
