9.2.5 換算單位選項卡
該對話框用于設置換算單位的格式和精度。通過換算單位，用戶可以在同一尺寸上表現用兩種單位測量的結果，如圖9-8所示，一般情況下很少采用此種標注。

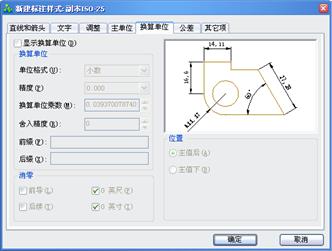

圖9-8 “換算單位”選項卡
顯示換算單位：選擇是否顯示換算單位，選擇此項后，將給標注文字添加換算測量單位。
換算單位：設置換算單位的樣式。
單位格式：可以在其下拉列表中選擇單位替換的類型，有“科學”、“小數”、“工程”、“建筑堆疊”、“分類堆疊”等。
精度：列出不同換算單位的精度。
換算單位乘數器：調整替換單位的比例因子。
舍入精度：調整標注的替換單位與主單位的距離。
前綴/后綴：輸入尺寸文本前輟或后輟，可以輸入文字或用控制碼顯示特殊符號。
消零：選擇是否省略標注換算線性尺寸時的零。
位置：選項組控制換算單位的放置位置。
9.2.6 公差選項卡
該對話框用于設置測量尺寸的公差樣式，如圖9-9所示。

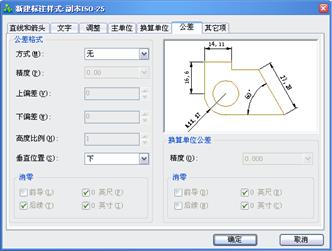

圖9-9 “公差”選項卡
方式：共有5種方式，分別是無、對稱、極限偏差、極限尺寸、基本尺寸。
精度：根據具體工作環境要求，設置相應精度。
上偏差：輸入上偏差值。
下偏差：輸入下偏差值。
高度比例：缺省為1，可調整。
垂直位置：有下、中、上3個位置，可調整。
9.2.7 其他項選項卡
該對話框用于設置弧長符號、公差對齊和折彎半徑標注的格式和位置如圖9-10所示。

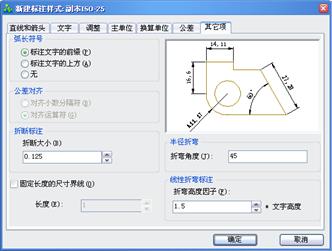

圖9-10 “其他項”選項卡
弧長符號：選擇是否顯示弧長符號，以及弧長符號的顯示位置。
公差對齊：堆疊公差時，控制上、下偏差值的對齊方式。
折斷大小：指定折斷標注的間隔大小。
固定長度的尺寸界線：控制尺寸界線的長度是否固定不變
半徑折彎：控制半徑折彎標注的外觀。
折彎高度因子：控制線性折彎標注的折彎符號的比例因子。上一頁12345下一頁
