第9章 尺寸標注
9.1 尺寸標注的組成
一個完整的尺寸標注由尺寸界線、尺寸線、尺寸文字、尺寸箭頭、中心標記等部分組成，如圖9-1所示。
圖9-1 完整的尺寸標注
尺寸界線：從圖形的輪廓線、軸線或?qū)ΨQ中心線引出，有時也可以利用輪廓線代替，用以表示尺寸起始位置。一般情況下，尺寸界線應與尺寸線相互垂直。
尺寸線：為標注指定方向和范圍。對于線性標注，尺寸線顯示為一直線段；對于角度標注，尺寸線顯示為一段圓弧。
尺寸箭頭：為標注指定方向和范圍。對于線性標注，尺寸線顯示為一直線段；對于角度標注，尺寸線顯示為一段圓弧。
尺寸文字：顯示測量值的字符串，可包括前綴、后綴和公差等。
中心標記：指示圓或圓弧的中心。
9.2 尺寸標注的設置
1. 命令格式
命令行：Ddim（D）
菜 單：［格式］→［標注樣式］
工具欄：［標注］→［標注樣式］
用戶在進行尺寸標注前，應首先設置尺寸標注格式，然后再用這種格式進行標注，這樣才能獲得滿意的效果。
如果用戶開始繪制新的圖形時選擇了公制單位，則系統默認的格式為ISO-25（國際標準組織）,用戶可根據實際情況對尺寸標注格式進行設置，以滿足使用的要求。
2. 操作步驟
命令: Ddim
執行Ddim命令后，出現如圖9-2所示“標注樣式管理器”對話框。
在“標注樣式管理器”對話框中，用戶可以按照國家標準規定以及具體使用要求，新建標注格式。同時，用戶也可以對已有的標注格式進行局部修改，以滿足當前的使用要求。

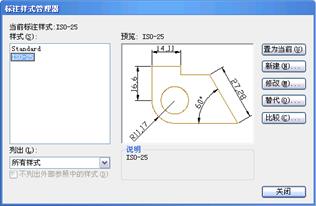

圖9-2 “標注樣式管理器”對話框
點擊【新建】按鈕、系統打開“創建新標注樣式”對話框，如圖9-3所示。在該對話框中可以創建新的尺寸標注樣式。
圖9-3 “新建標注樣式”對話框
然后單擊【繼續】按鈕，系統打開“新建標注樣式”對話框，如圖9-4所示。該對話框中包括直線和箭頭、文字、調整、主單位、換算單位、公差及其他項7個選項卡。

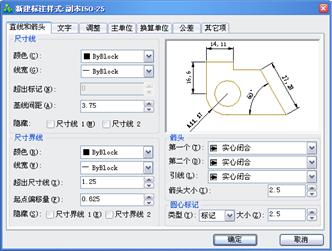

圖9-4 新建標注樣式對話框
9.2.1 直線和箭頭選項卡
此區域用于設置和修改直線和箭頭的樣式，如圖9-4所示，箭頭改成建筑標記。
尺寸線顏色：下拉列表框用于顯示標注線的顏色，用戶可以在下拉框列表中選擇。
超出標記：用于設置尺寸界線超出標注的距離。
箭頭：選擇第一、第二尺寸箭頭的類型。與第一尺寸界線相連的，即第一尺寸箭頭；反之則為第二尺寸箭頭。用戶也可以自己設計箭頭形式，并存儲為塊文件，以供使用。
引線：選擇旁注線箭頭樣式，一般為實心閉合箭頭。
箭頭大?。涸O(shè)置尺寸箭頭的尺寸。輸入的數值可控制尺寸箭頭長度方向的尺寸，尺寸箭頭的寬度為長度的40%。
