圓心標記：設置與尺寸界線相交的斜線的長度。
屏幕預顯區：從該區域可以了解用上述設置進行標注可得到的效果。
9.2.2 文字選項卡
此對話框用于設置尺寸文本的字型、位置和對齊方式等屬性，如圖9-5所示。

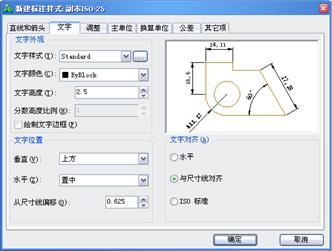

圖9-5 “文字”選項卡
文本樣式：用戶可以在此下拉式列表框中選擇一種字體類型，供標注時使用。也可以點擊右側的按鈕，系統打開“文字樣式”對話框，在此對話框中對文字字體進行設置。
文字顏色：選擇尺寸文本的顏色。用戶在確定尺寸文本的顏色時，應注意尺寸線、尺寸界線和尺寸文本的顏色最好一致。
文字高度：設置尺寸文本的高度。此高度值將優先于在字體類型中所設置的高度值。
分?jǐn)?shù)高度比例：設置尺寸文本中分?jǐn)?shù)高度的比例因子。只有當用戶選中“在應用上標于”編輯框時，此選項才能使用。
文字對齊：設置文本對齊方式。
水平：設置尺寸文本沿水平方向放置。文字位置在垂直方向有4種選項：置中、上方、外部、JIS。文字位置在水平方向共有五種選項：置中、第一條尺寸界線、第二條尺寸界線、第一條尺寸界線上方、第二條尺寸界線上方
與尺寸線對齊：尺寸文本與尺寸線對齊。文字位置選項同上。
ISO標準：尺寸文本按ISO標準。文字位置選項同上。
屏幕預顯區：從該區域可以了解用上述設置進行標注可得到的效果。
9.2.3 調整選項卡
該對話框用于設置尺寸文本與尺寸箭頭的有關格式，如圖9-6所示。

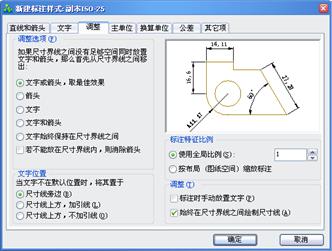

圖9-6 “調整”選項卡
調整選項：該區域用于調整尺寸界線、尺寸文本與尺寸箭頭之間的相互位置關系。在標注尺寸時，如果沒有足夠的空間將尺寸文本與尺寸箭頭全寫在兩尺寸界線之間時，可選擇以下的擺放形式，來調整尺寸文本與尺寸箭頭的擺放位置。
文字或箭頭，取最佳效果：選擇一種最佳方式來安排尺寸文本和尺寸箭頭的位置。
箭頭：選擇當尺寸界線間空間不足時，將尺寸箭頭放在尺寸界線外側。
文字：選擇當尺寸界線間空間不足時，將尺寸文本放在尺寸界線外側。
文字和箭頭：選擇當尺寸界線間空間不足時，將尺寸文本和尺寸箭頭都放在尺寸界線外側。
標注文字從尺寸線偏移：用于設置當前文字與尺寸線的間距。
標注時手動放置文字：在標注尺寸時，如果上述選項都無法滿足使用要求，則可以選擇此項，用手動方式調節尺寸文本的擺放位置。
文字位置: 該區域用來設置特殊尺寸文本的擺放位置。如果尺寸文本不能按上面所規定的位置擺放時，可以通過下面的選項來確定其位置。
尺寸線旁邊：將尺寸文本放在尺寸線旁邊。
尺寸線上方，加引線：將尺寸文本放在尺寸線上方，并用引出線將文字與尺寸線相連。
尺寸線上方，不加引線：將尺寸文本放在尺寸線上方，而且不用引出線與尺寸線相連。
9.2.4 主單位選項卡
該對話框用于設置線性標注和角度標注時的尺寸單位和尺寸精度，如圖9-7所示。
圖9-7 “主單位”選項卡
精度：設置尺寸標注的精度。
線性尺寸舍入到：此選項用于設置所有標注類型的標注測量值的四舍五入規則（除角度標注外）。
