三、塊的編輯
1、僅在塊的原始Z3文件內才可以編輯塊；跨文件保持關聯引用的塊，不支持編輯。柔性塊僅在其父草圖或父塊的編輯環境中，才能編輯。
2、在一個草圖環境，可以支持直接雙擊該草圖內的塊，在位編輯該塊；或者通過其右鍵的編輯菜單進行編輯。
3、想把草圖內的對象，放到一個塊里面，可以通過“添加實體到塊”命令實現。

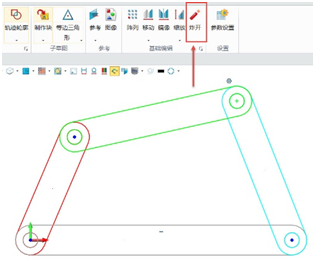

4、可用“炸開”命令解散塊對象，如圖5所示；對于多層嵌套的塊，炸開時僅是解散當前塊對象，原作為子塊存在的塊，仍保留為塊對象。
圖5 炸開塊
5、刪除一個塊的實例，并不會刪除塊本身，除非使用“刪除塊和參考”命令。柔性塊作為子塊存在時，其父塊刪除時，柔性塊也同時刪除。
6、可直接選擇塊內的幾何，與其他塊或草圖本身幾何進行標注和約束。
7、拖拽剛性塊內的幾何，會基于塊的約束狀態，進行移動或旋轉；而對于柔性塊，則是基于該幾何的約束狀態，變更其形狀或位置。
四、塊管理器
塊管理器用于羅列文件中存在的所有塊對象，并提供相關的塊編輯工具，如圖6所示。
圖6 塊管理器
1、可瀏覽任意文件內的塊對象。
2、提供文本搜索過濾功能。
3、列表的塊對象支持單選、多選等等常見Ctrl和Shift操作。
4、提供右鍵菜單，可完成如：塊編輯、插入、刪除、重命名、更新等常見的塊編輯操作。
另外，歷史管理器羅列的塊對象，其右鍵菜單中也提供塊管理器的相關功能。
五、示例：平面四連桿機構的設計

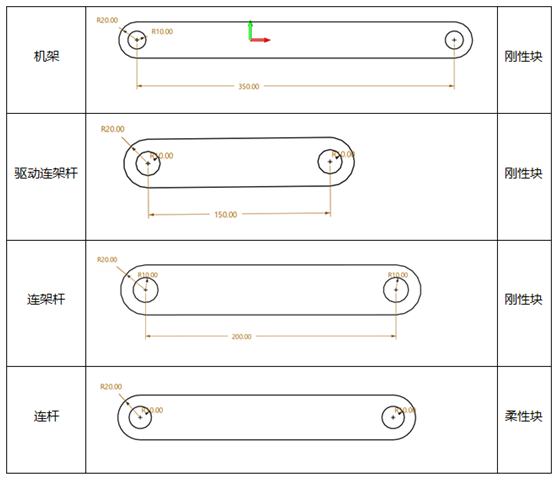

1、在一個草圖環境內，用“槽”和“圓”命令，創建4個連接形狀: 機架、驅動連架桿、連架桿、連桿，并做成3個剛性塊和一個柔性塊?？蓞⒖紙D7尺寸：
圖7 平面四連桿機構
2、將上述4個塊，通過“點重合”約束，構成初始的四連桿機構；并給機架給一個水平約束。
3、拖拽驅動連架桿和連桿的重合點，使驅動連架桿水平放置，連桿會自動延長其形狀。
4、拖拽連架桿和連桿的重合點，使連架桿水平放置，連桿會自動縮短其長度。
5、打開“塊管理器”，選擇連架柔性塊，點擊右鍵，使用“轉換為剛性塊”命令，將其轉換為剛性塊。
6、拖拽驅動連架桿和連桿的重合點，轉動驅動連架桿，檢查其是否可以轉動360度。
圖8 完成效果
經過了上述詳細的介紹，相信大家對中望3D 2017版新的草圖塊功能有了清晰地了解了，在以后的設計工作中，靈活運用草圖塊功能，能夠幫助你免去重復的工作量，高效完成設計任務。
