下圖1即是我們本次的例子圖示，下面我們看看具體的步驟：
圖1 案例圖示
第一步：提取驅動線

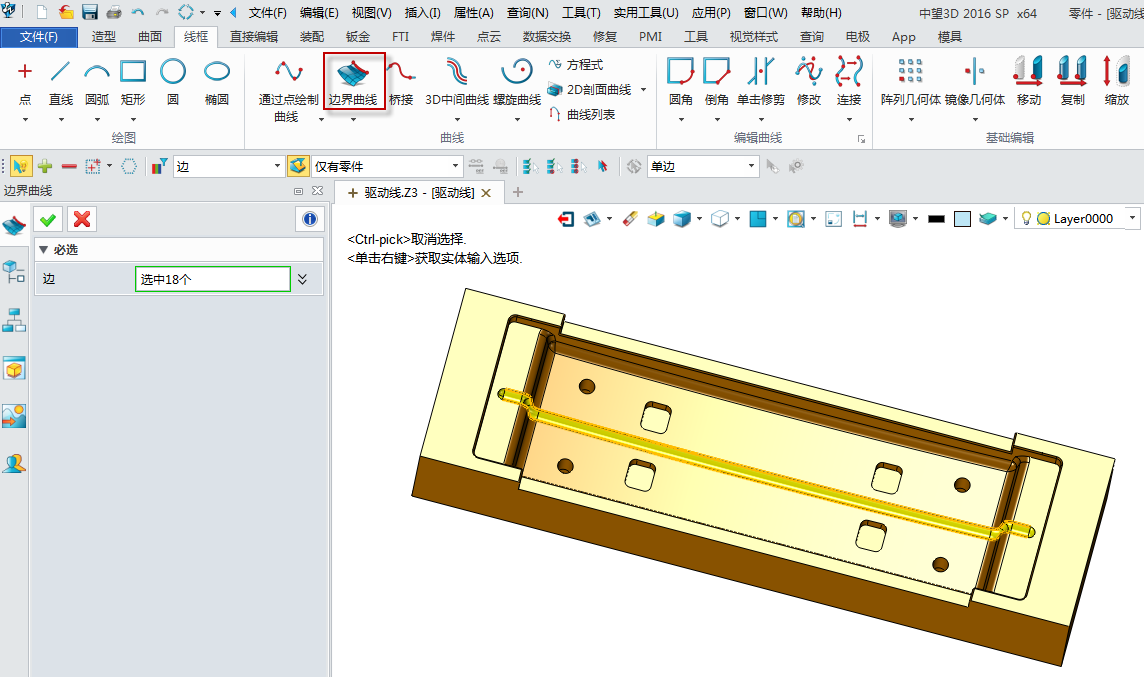

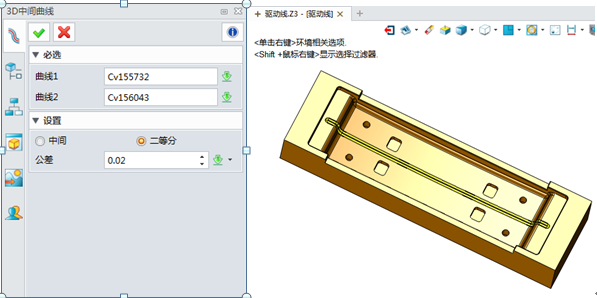

點擊“邊界曲線”提取流道的邊界（圖2），再使用“3D中間曲線”計算出流道的中心線，也就是驅動線（圖3）。
圖2 提取流道邊界
圖3 計算出驅動線
第二步：使用驅動線切削加工流道

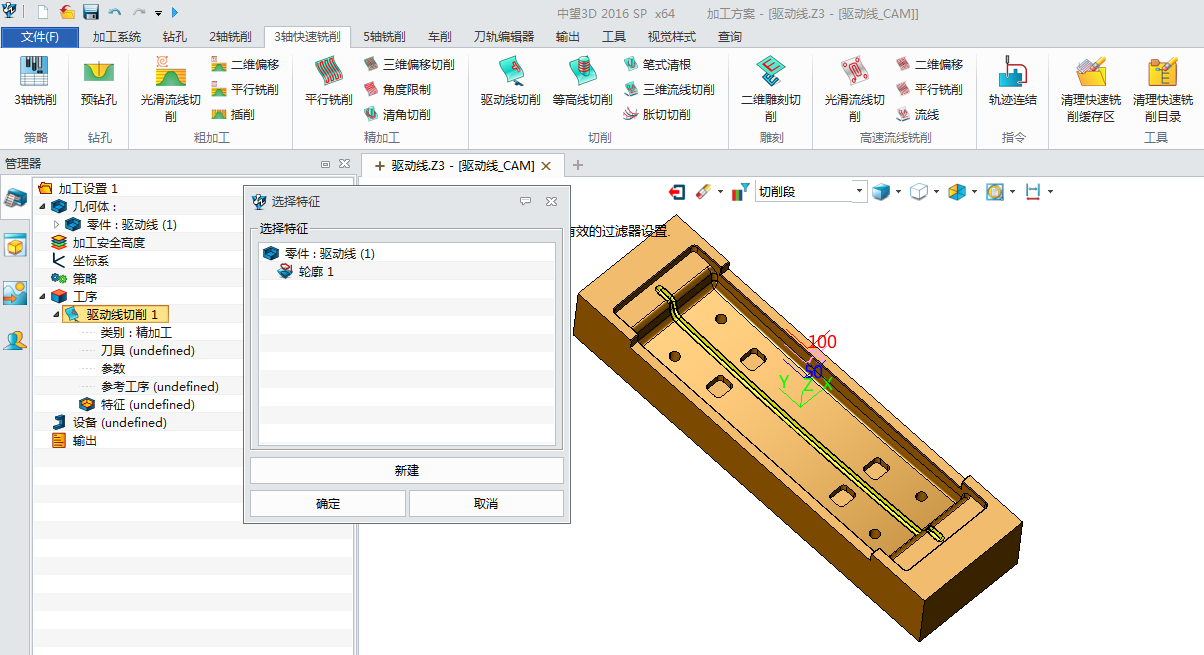

進入加工方案，點擊“驅動線切削”，選擇剛才計算出的驅動線為輪廓（圖4）。
圖4 選擇驅動線

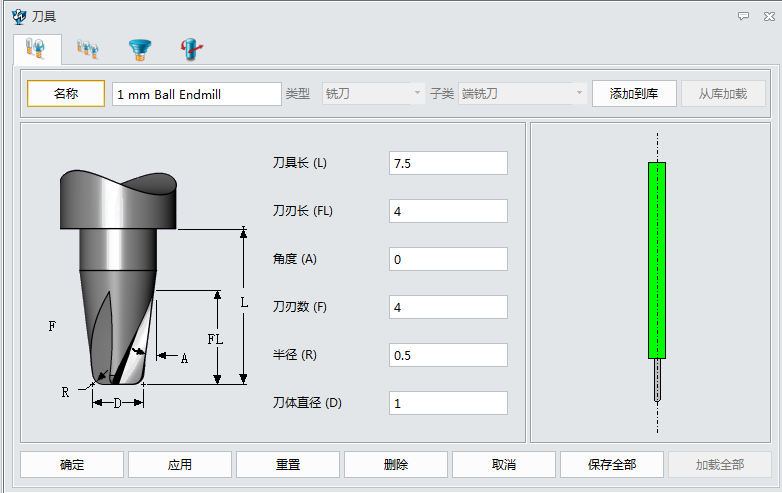

再選擇加工刀具R1（圖5），其它使用默認參數。
圖5 選擇刀具

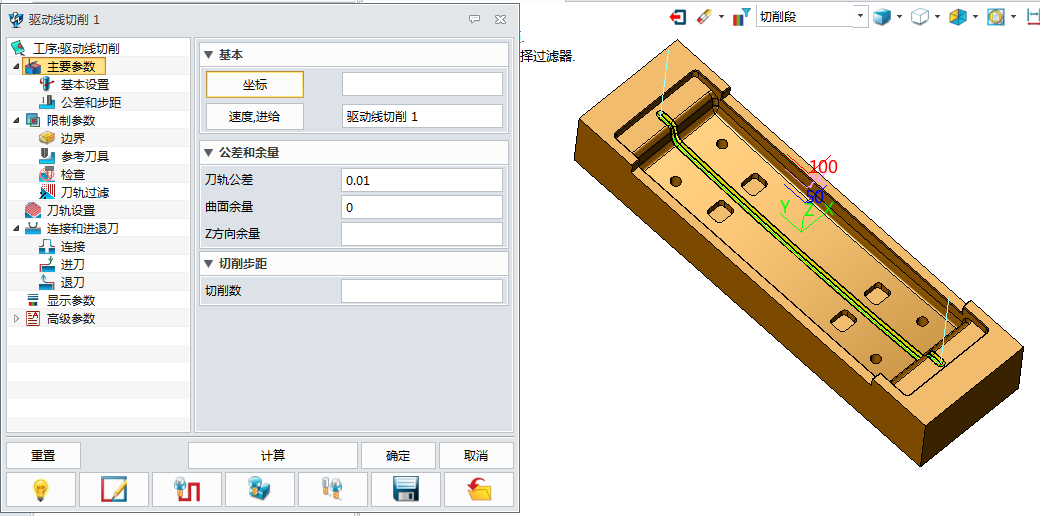

點擊計算刀軌得到刀軌（圖6）。
圖6 計算刀軌
通過以上兩步操作，我們就可以輕松完成模具異形流道的CAM工作,再生成G代碼輸入到加工中心，即可完成模具異形流道的加工，非常高效便捷。
