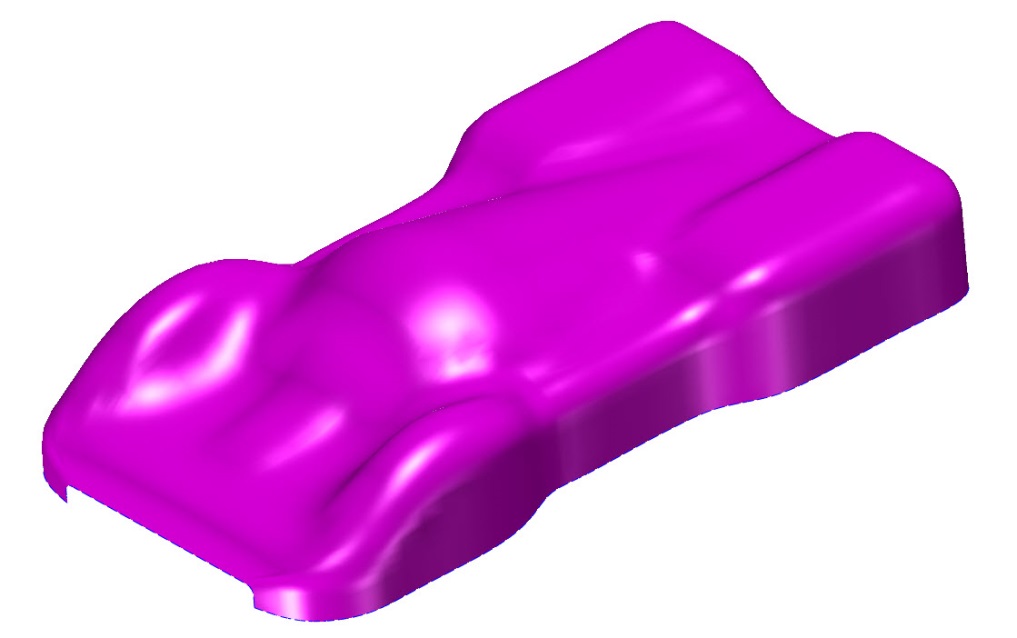

圖1 車模
第一步：選擇加工特征

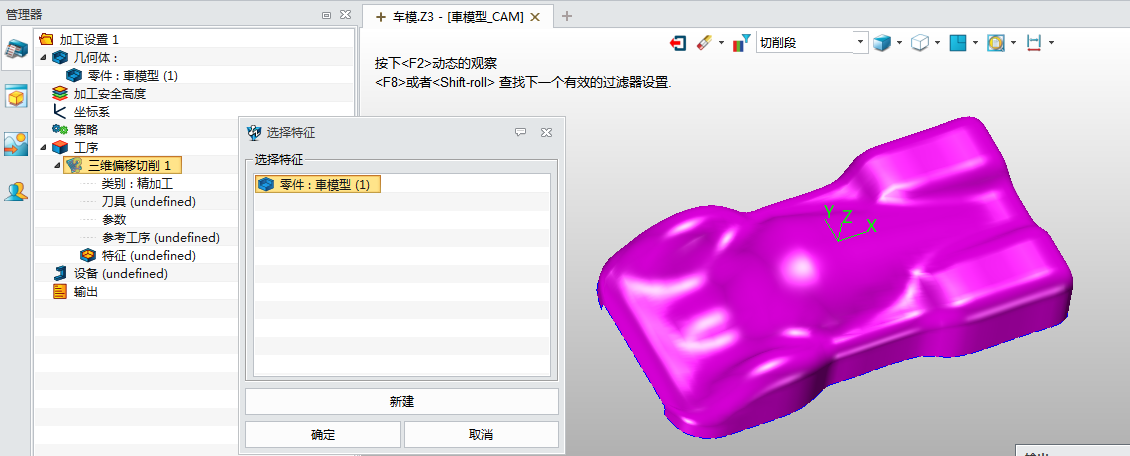

點擊“三維偏移切削”直接選擇零件為加工特征（圖2）。在其他的加工軟件中，有些軟件需要把曲面、線條等特征縫合成實體才能進行加工，而中望3D支持的加工特征既包括實體，也包括曲面和線條，無需專門縫合成實體再進行加工，這就大大簡化了CAM的工作，提升整體工作效率。
圖2 選擇實體零件為加工特征
第二步：選擇加工刀具

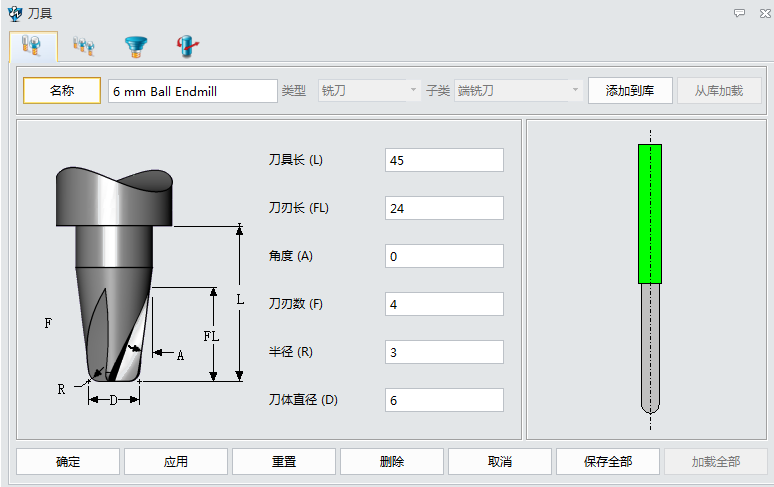

點擊中望3D的刀具庫，如圖3所示，選擇“R3”的球刀，也可以手動輸入刀具名稱和規格尺寸。此外，工程師還可以把一些特殊或者企業專用的刀具添加到中望3D的刀具庫中，方便以后調用。
圖3 選擇加工刀具
第三步：設置加工參數

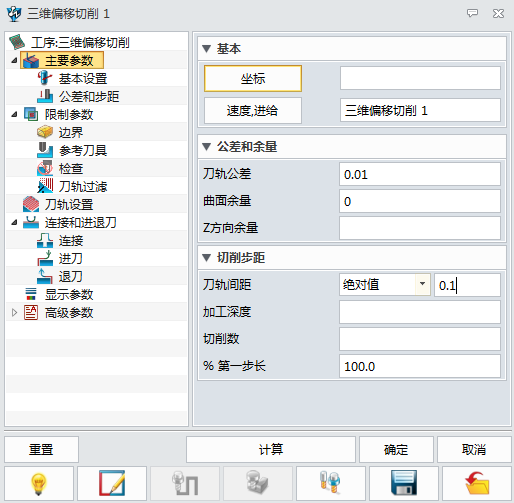

1、設置刀軌公差和刀軌間距，如圖4所示，其余使用默認值即可。
圖4 主要參數的設置

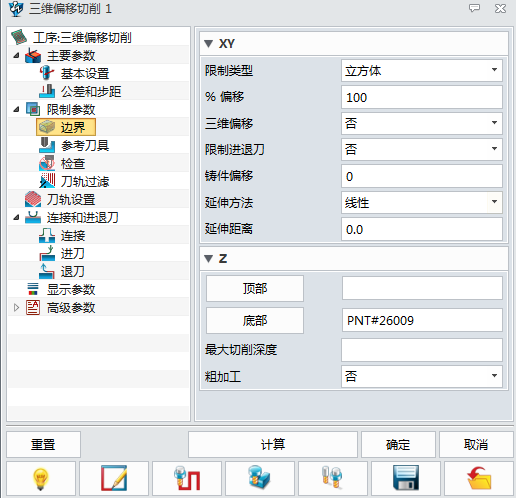

2、限制類型選擇“立方體”并偏移“100”，Z底部選擇“最低點”，如圖5所示，其余選擇默認參數。
圖5 限制參數設置界面
最后，點擊計算刀軌，即可得到下圖6的刀軌。

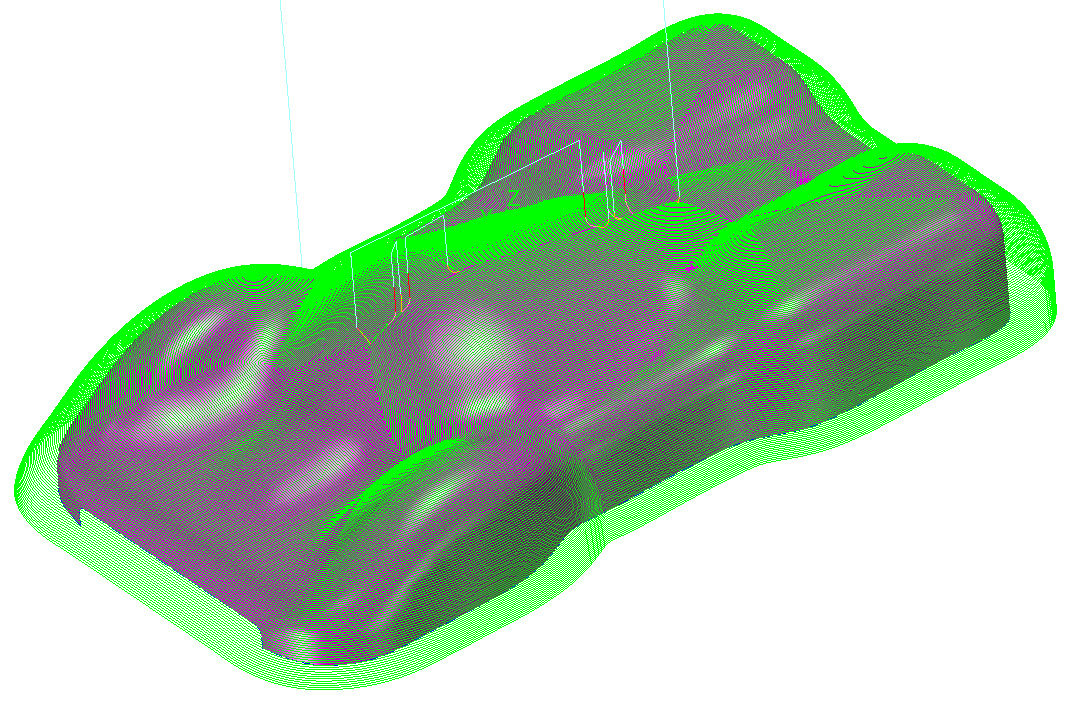

圖6 刀軌
通過以上三步操作，我們就可以輕松完成曲面加工的CAM工作,再生成G代碼輸入到加工中心，即可加工出高精度高光潔度的車模曲面。
