圖十 業務混合云部署形態
上圖是2016年春晚上典型的業務混合云部署形態。內部是典型的后端互聯網服務技術站，通過四層的負載，通過Nginx實現七層負載，再往后是一些WEB層的計算和RPC服務，最下面是緩存層的資源、數據庫。由于數據庫的請求量和數據安全要求比較高，因此暫時沒有將DB層放到公有云上。架構的最右側是采用了負載均衡服務、之下的RPC、WEB、Nginx都是部署在 云服務器 上的。

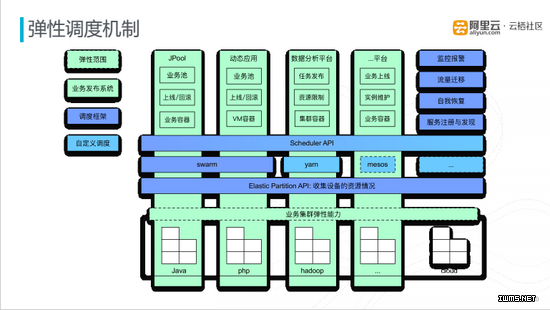

圖十一 彈性調度機制
在具體的彈性調度框架上采用了開源的解決方案，例如Swarm、Mesos等。在它們的基礎上封裝了統一調度的API，將原來專有云內分散的各個應用平臺統一到一起，大大節省在基礎運維上的時間成本。

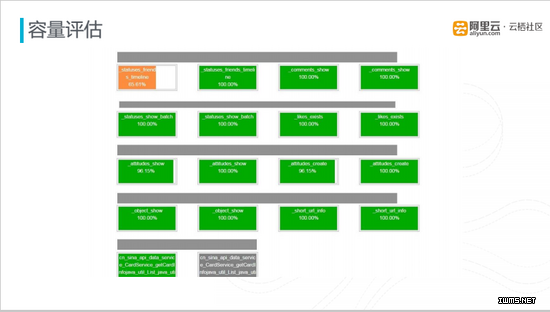

圖十二容量評估
通過在線容量評估，決策某一個服務是否需要在公有云上擴容。通過選取服務的多個業務上的指標來綜合評價某一個業務是否存在流量突增或者性能的瓶頸。比如采集平均響應時間和QPS、內部計算資源線程池，最終計算出總體資源池的冗余百分比，用于決策是否需要動態擴容。
編排與容器發現
業務部署到阿里云之后，需要快速地將業務提供方與調用方快速地銜接起來，就需要編排和容器發現的機制。
圖十三 業務容器編排
在實現DCP系統環節內部可能存在微博內部其他的系統，比如原有的運維系統、發布系統、監控系統等等。這些原有的系統內部需要打通，這也是業務編排的核心任務。另外一個問題就是實現自動化，擴容一臺完整的微博后端業務大概需要上百步的操作，通過自動化操作避免了數據不一致問題的出現。還有一些服務發現的機制，原來通過管理員配置的服務發現機制對上千規模的彈性業務節點管理起來成本較高。

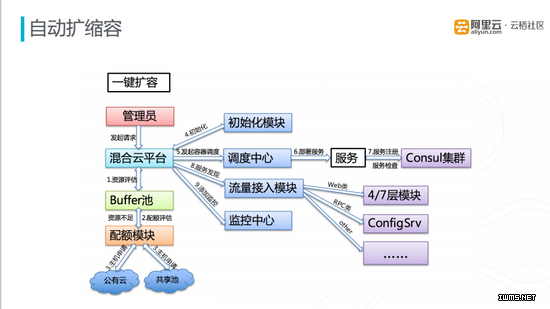

圖十四 自動擴縮容
上面這張圖是微博自動擴容的具體流程。首先預測流量到來時，向DCP系統發出指令進行擴容。DCP平臺首先向共享池或公有云申請資源，進行資源配額模塊后，在經過初始化，進入調度中心。在調度中心中根據服務之間的依賴關系，在公有云上啟動該服務，比如需要先啟動緩存的服務，才能再啟動RPC服務，再啟動WEB前端的服務，最后再啟動應用的PHP服務。服務啟動后需要向Consul集群進行服務注冊和服務健康的檢查。

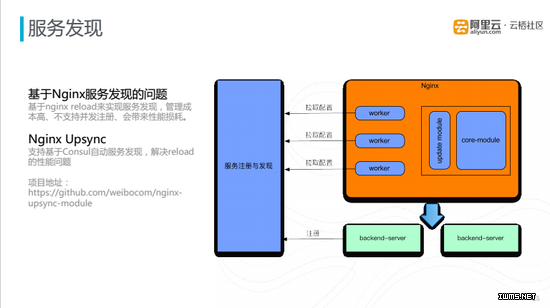

圖十五 服務發現
對于服務發現，業界通用服務發現機制是基于Nginx Reload本地文件來實現服務發現。這種服務發現實現管理成本高，并且不支持并發注冊，會帶來性能損耗。目前微博采用基于Consul配置中心實現自動發現服務，解決了Reload的性能問題。

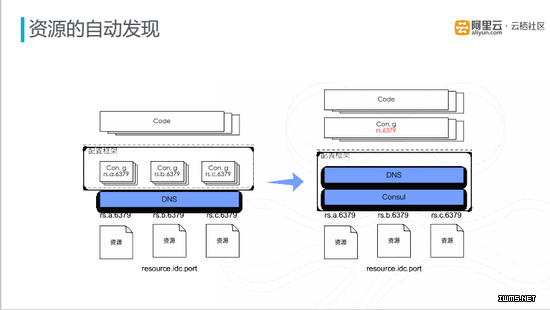

圖十六 資源的自動發現
對于資源的動態發現，原有的方式是將后端緩存、Redis等資源的配置放在配置框架中進行，在增加阿里云RDC時會導致配置文件快速膨脹?，F(xiàn)在，微博采用將配置同步到Consul集群的方式，通過域名動態解析阿里云上資源IP變更，無需變更業務代碼，對整體的彈性伸縮帶來了很大的便利。
