一、路由追蹤程序traceroute/tracert
Traceroute是Linux和Mac OS等系統默認提供的路由追蹤小程序，Tracert是Windows系統默認提供的路由追蹤小程序。二者的功能相同，都能探測數據包從源地址到目的地址經過的路由器的IP地址。Traceroute/Tracert的實現都借助了TTL：通過向目的地址發送一系列的探測包，設置探測包的TTL初始值分別為1,2,3…，根據返回的超時通知(ICMP Time Exceeded Message)得到源地址與目的地址之間的每一跳路由信息。 雖然兩者輸出結果一致，但在實現原理上還有著顯著的差別。

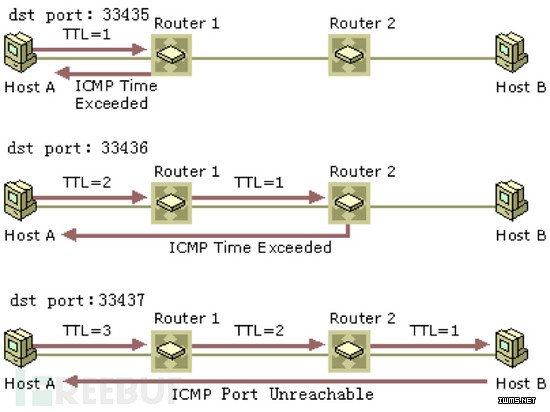

二、Traceroute實現原理
1. 從源地址發出一個UDP探測包到目的地址，并將TTL設置為1;
2. 到達路由器時，將TTL減1;
3. 當TTL變?yōu)?時，包被丟棄，路由器向源地址發回一個ICMP超時通知(ICMP Time Exceeded Message)，內含發送IP包的源地址，IP包的所有內容及路由器的IP地址;
4. 當源地址收到該ICMP包時，顯示這一跳路由信息;
5. 重復1～5，并每次設置TTL加1;
6. 直至目標地址收到探測數據包，并返回端口不可達通知(ICMP Port Unreachable);
7. 當源地址收到ICMP Port Unreachable包時停止traceroute。
注：
1. Linux和Mac OS等系統使用UDP包進行探測，目標端口號默認為33434，每次探測目標端口號加1。Traceroute故意使用了一個大于 30000 的目標端口號，以保證目標地址收到數據包后能夠返回一個“端口不可達”的 ICMP 報文，于是源地址就可將端口不可達報文當作跟蹤結束的標志。
2.Traceroute每跳默認發送3個探測包(發包的數量可通過-q進行設置)，探測包的返回會受到網絡情況的影響。如果防火墻封掉了ICMP的返回信息，那么相應的延時位置會以*顯示。如果某臺網關阻塞或者某臺DNS出現問題，那么相應行的延時會變長?？梢约?n 參數來避免DNS解析，以IP格式輸出數據。
3.每個探測包都有唯一的標識號，使得Traceroute能夠識別返回的包。UDP數據包使用遞增的目標端口號進行標識。

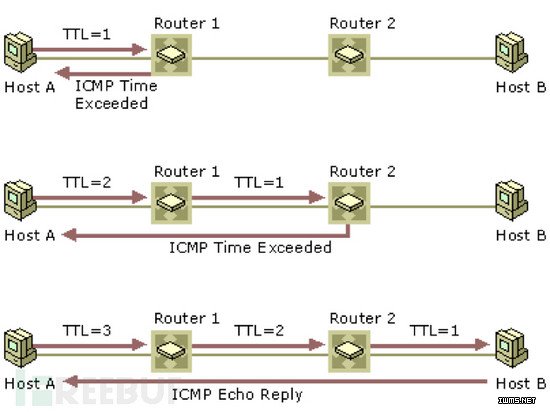

三、Tracert實現原理
1. 從源地址發出一個ICMP請求回顯(ICMP Echo Request)數據包到目的地址，并將TTL設置為1;
2. 到達路由器時，將TTL減1;
3. 當TTL變?yōu)?時，包被丟棄，路由器向源地址發回一個ICMP超時通知(ICMP Time Exceeded Message)，內含發送IP包的源地址，IP包的所有內容及路由器的IP地址;
4. 當源地址收到該ICMP包時，顯示這一跳路由信息;
5. 重復1～5，并每次設置TTL加1;
6. 直至目標地址收到探測數據包，并返回ICMP回應答復(ICMPEcho Reply);
7. 當源地址收到ICMP Echo Reply包時停止tracert。
注：
1.Windows系統使用ICMP請求回顯(ICMP Echo Request)數據包進行探測，源地址以目的地址返回的ICMP回應答復(ICMP Echo Reply)作為跟蹤結束標志。
2.Traceroute每跳默認發送3個探測包。在未能到達路由器或未返回ICMP超時通知的情況下，相應的延時位置會以*顯示。
3.每個探測包都有唯一的標識號，ICMP數據包使用seq進行標識。
四、Wireshark抓包解析
本次實驗通過追蹤本機到達 www.baidu.com 所經過的路由信息，并使用Wireshark抓取數據包進行簡要分析來驗證traceroute和tracert的實現原理。
1.Linux/Mac OS——traceroute
(1 ) Mac OS
traceroute www.baidu.com 。

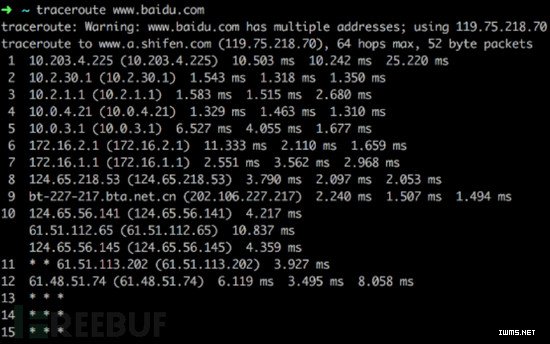

如圖，Traceroute能夠顯示到達目的地址所需的跳數、經過的路由器的IP地址、延時、丟包情況等信息。第一跳為10.203.4.225，第二跳為10.2.30.1，第三跳為10.2.1.1;每條記錄輸出3個延時結果，說明源地址每次默認發送三個數據包;在11條記錄只有1個延時結果，說明源地址只收到了1個ICMP超時通知消息。

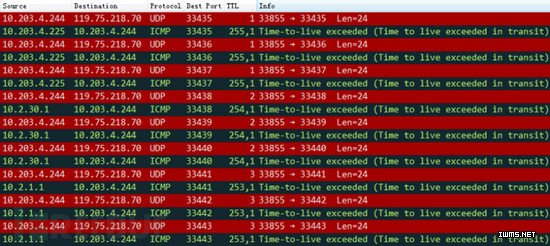

如圖，源地址10.203.4.244向目的地址119.75.218.70發送UDP數據包，每跳默認發送3個，TTL設置為1;數據包遇到路由器之后，被丟棄，返回Time tolive exceeded超時通知，解析出路由器IP地址10.203.4.225。源地址再發數據包，設置TTL=2，從而解析出第二跳路由10.2.30.1。同理，解析出第三跳路由10.2.1.1。與終端顯示的信息相符。
