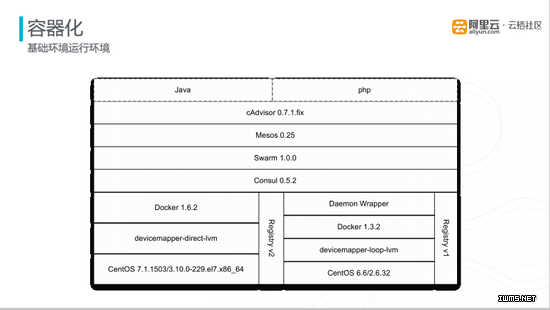

圖五 容器化
DCP對業務層提供了十分標準的基礎運行環境。底層選用ECS的CentOS7.1.1503的鏡像，在此之上是Docker的Devicemapper-direct-lvm文件承接系統，版本選擇是Docker 1.6.2版本。中間層是調度框架的實現，使用的是Mesos 0.25和Swarm 1.0.0版本，以及一些容器級別的監控，如貢獻給開源社區的cAdvisor 0.7.1.fix。PHP和Java對應不同的后端應用，微博的核心Feed、用戶關系等基礎服務都是用Java實現，偏業務性的系統是用PHP來實現。對應于Java和PHP的Docker體系是一致的，只是其中使用的版本不同，在Docker 1.3.2版本中需要兼容一些離線計算平臺。目前Java和PHP底層運行環境已經實現歸一化。
圖六 初始化
有了容器化的無差異運行環境之后，在阿里云上分鐘級完成上千個計算節點的彈性擴容還需要進行性能優化。首先各Stage盡可能并行化，目前可實現4分鐘內初始化上百臺能力。同時通過Ansible的Callback機制，把耗時操作異步化。此外，使用Ansible自動伸縮功能，根據初始化需求規模自動伸縮，可支持分鐘內千萬級別初始化能力。

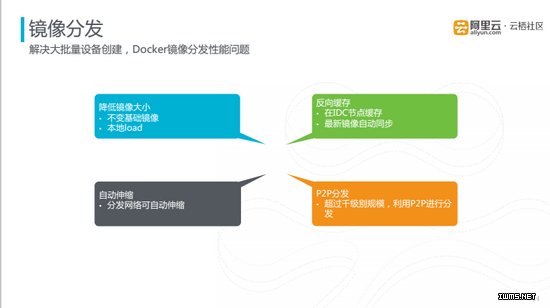

圖七 鏡像分發
在Docker環境和云服務器計算資源準備充分之后，之后的工作就是將業務鏡像進行快速部署。由于單個鏡像的大小在GB級別，如果采用動態拉取的方式，需要幾百臺云服務器專門做這個任務，大大增加了擴容成本。
微博將整個鏡像進行分層，不變基礎鏡像放到云服務鏡像環境里面，通過本地Load方式實現鏡像的加載，大大減少了鏡像分發的帶寬需求，同時速度也有一定的提升;另外的一種操作就是反向緩存，突然之間在公有云上大規模彈性擴容時會面臨冷啟動的問題，即公有云上不存在相應的業務鏡像，拉去業務變更的鏡像會占用大量專線帶寬。為了應對這種情況，在公有云上常態化部署對專有云Registry反向緩存，對專有云Registry內部變更和推送、配置都會同步到公有云的反向緩存節點上。此外也實現分發網絡可自動伸縮。未來應對超過千萬級別規模，微博正在嘗試采用P2P進行分發。

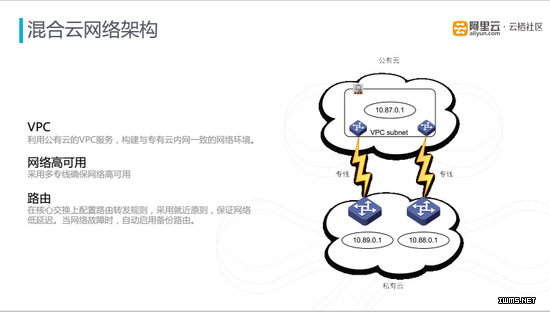

圖八 混合云網絡架構
在混合云中，最核心的就是整個網絡架構。打通公有云和私有云時，網絡環境、IP規劃等問題都應該慎重考慮。目前微博采用阿里云的專有網絡服務，構建公有云與專有云一致的網絡環境。另外，采用多專線確保網絡高可用。路由方面，通過在核心交換上配置路由轉發規則，采用就近原則，最大程度減少路由跳數，保證網絡低延遲，當網絡故障時，自動啟動備份路由。
同時基于原有的帶寬監控，實現跨云專線監控，細化到IP級別，根據每臺云服務器的IP自動匯聚到對應的產品線，監控其整體帶寬消耗情況，確保各個業務產品線實際單寬占用不會影響。
彈性調度
不可變基礎設施的部署完成后，就已經具備了在公有云上創建大規模 云服務器 計算節點的能力。接下來面臨的問題就是如何將業務合理調度到計算節點上。

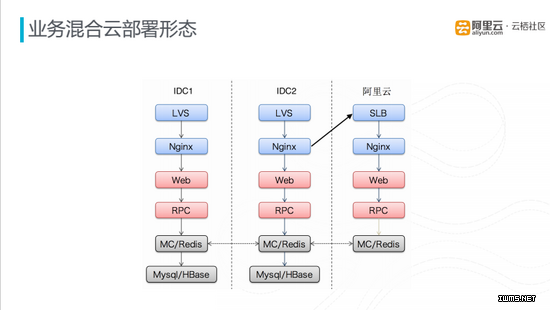

圖九 業務跨云彈性調度
跨云業務部署時，應該使得業務以最小規模部署，在公有云上通過預付費方式，常態化部署業務的最小規模，并提供在線服務。另外應該盡量減少跨云專線的調用，保持帶寬在可控范圍之內，需要將業務后端資源Memory Cache等Loacl化，減少跨專線請求;一旦發生跨專線請求時，需要開啟一些流量壓縮的協議。同時，微博內部通過WMB緩存數據雙向同步機制，基于消息分發策略，在專有云內部對緩存的讀寫以消息的方式同步到公有云的緩存上，延遲一般在毫秒級，同時在專線出現異常時，消息不會丟失，做到高可用。
