飲用水源地水質自動監測系統涉及三個網絡：環保專網、移動無線網、Internet網絡。系統主體基于環保專網，邏輯網絡構成可分為三級，第一級為建設在水庫、水廠等水源地的水質分析監測站，第二級為縣級、市級中心管理控制平臺，第三級為省級中心管理控制平臺。浮標式水質監測系統和平板電腦移動終端通過移動無線網絡，由專用APN數據專線接入省級中心管理控制平臺。環保專網外的用戶在因特網上通過VPN接入省級中心管理控制平臺，接駁系統。
水質分析監測站系統由取水單元、配水及水樣預處理單元、水質自動監測儀器、輔助系統、控制通訊以及軟件系統等部分組成。取水單元包括采水裝置和輸送管道等部分；配水及水樣預處理單元包括沉沙裝置和過濾器等；水質自動監測儀器包括常規五參數儀器、氨氮、總磷總氮、重金屬、藻類分類、VOC有機物分析儀器等；輔助系統包括清洗單元、廢水處理單元、壓縮空氣單元、除藻單元、防雷單元、放電磁干擾單元、防盜單元、視頻監控單元、動力環境監測單元、門禁安全控制單元、電源保護及恢復單元等部分，用以保證水質監測系統的正常運行；控制通訊及軟件系統由控制單元、數據采集單元、數據傳輸單元、水質監控中心管理系統組成。
水質分析監測站原始數據直接發送至各級數據庫，審核后的數據按照級別層層上傳。市、縣級中心管理控制平臺部署平臺服務器、視頻監控動力環境監測服務器、交換機等。省級中心管理控制平臺部署平臺服務器、ArcGIS服務器、視頻服務器、動力環境監測服務器、浮標式水質監測系統服務器、NAS存儲、防火墻、VPN網關、安全認證服務器、匯聚交換機等，系統托管于移動公司IDC機房。浙江省飲用水源地水質自動監測系統整體拓?fù)浣Y(jié)構圖，見圖1。

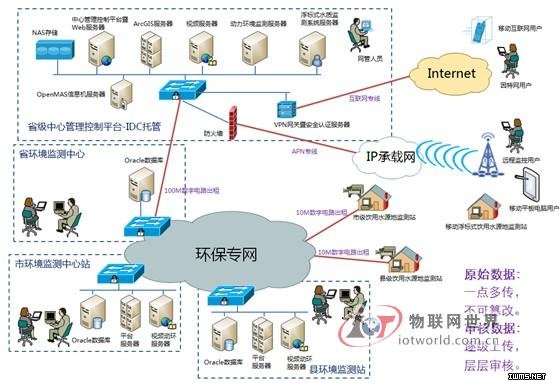

圖1 飲用水源地水質自動監測系統整體拓?fù)浣Y(jié)構
3 平臺架構
浙江省飲用水源地水質自動監測系統中心管理控制平臺的主要功能如下：
(1) 地圖可視化管理功能
中心管理控制平臺使用WebGIS技術，實現基于IE的在線地理信息系統，分類顯示飲用水源地監測站的地理分布及在線情況，圖示直觀地表示數據采集率、數據有效率、報警故障等信息，提供每個水質監測站的實時數據、站點360度全景圖片等，以流程圖、虛擬儀表盤等形式展示結果。
(2) 實時數據監測功能
通過各類專業的水質分析儀器對水源地水質數據進行監測，實時反映飲用水源地生物毒性等指標的變化情況和趨勢，連續反映五參數、藻類、葉綠素a的變化趨勢以及周期反映氨氮、總磷、總氮、總有機碳、重金屬、氰化物、氟化物、揮發性有機物等指標水質變化情況。
(3) 分類別的多種報警手段
故障報警，系統故障報警及儀表設備故障報警。超標報警，常規監測參數的實時檢測值超過預定的上下限閥值。急性毒物報警，生物毒性儀、氰化物、氟化物等急性毒物指標出現異常情況。各種報警信息，可以設置為通過平臺提醒、電子郵件、手機短信等多種方式發送報警信息，實現飲用水安全預警。
