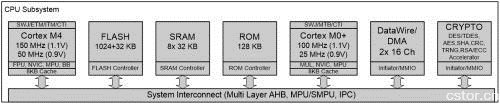

圖6：多核嵌入式 MCU 示例(PSoC 6 BLE)
處理器間通訊(實現外設共享和信息交換)：
多核 MCU 通過需要處理器間通訊(IPC)來協調內核之間的運行。IPC 充當分配處理器間消息的通信管理器?，F(xiàn)代 CPU 架構(如 ARM Cortex)支持硬件和固件中的多核通信，比如 SEV(發送事件)指令在執行時會提示設備中的所有核心。MCU 供應商采用多種方法來實現 IPC：
中斷法：這種方法讓一個內核向另一個內核發送一個中斷來指示一個應用程序事件。通常中斷程序非常緊湊，不會占用太多的代碼存儲空間。與任何中斷機制一樣，每個中斷都有自己的 ISR(中斷服務程序)，通過它可以讓相應的內核執行特定的任務。在實際的數據傳遞中，有一個可以被多個內核訪問的共享內存。除了共享數據之外，它還提供了請求和確認消息的機制。
郵箱：郵箱是 RAM 中的專用存儲空間，用于讓每個 CPU 相互發送和接收消息。每個內核都要維護自己的 RAM 內存(郵箱)并將消息發送到其他內核的郵箱。
消息隊列：消息隊列使用共享內存的兩個區域來存儲每個核心發送給另一個核心的消息。第一個區域是被稱為命令緩沖器的專用存儲器，用于存儲從主機發送到從機的命令。另一個專用存儲器被稱為消息緩沖器，它使從機能夠響應主機。

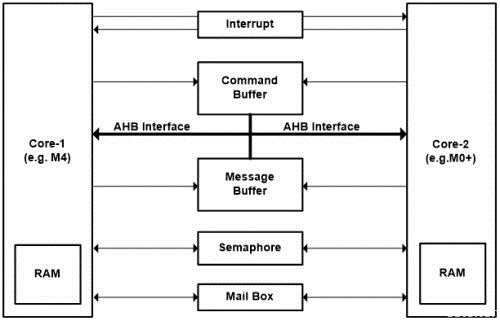

圖7：處理器間通訊(IPC)的各種模式
信號量：信號量是一種防止多個源同時訪問共享資源的機制。在多核處理器中，共享硬件位置作為信號量指示特定內核是否正在使用特定的共享外設等。在訪問外設之前，系統中的其他內核會讀取信號量狀態以查看是否可用。
串行存儲器接口(IoT 內存的選擇)：
內存是任何物聯網系統不可缺少的組成部分。其功能主要是代碼和數據存儲?，F(xiàn)代物聯網設備不斷增長的智能化需求帶動了對更大代碼和數據存儲器的需求。但是將所有這些內存作為內部存儲器集成到設備中會增加 MCU 的芯片尺寸和成本。另一種方法是根據需要提供外部擴展內存。這樣開發人員就能夠根據最終應用程序的需要添加內存。另外，如果在開發過程中內部存儲空間預算不足，則可以增加外部存儲器而不必重新設計整個系統。
了解外部存儲器接口的速度和安全性以及使用方法也很重要。通常情況下，在節省 MCU上有限的 IO 引腳方面，串行存儲器比并行存儲器更好?；?SPI 的串行存儲器為數據記錄提供了理想的接口速度，而直接執行外部代碼則需要更高的速度。這些要求使 MCU 制造商必須提供 SPI 的替代品。以下是不同方案的數據吞吐量速度比較。
SPI：支持1位/循環的吞吐量
雙路SPI：支持2位/循環的吞吐量
四路SPI：支持4位/循環的吞吐量
雙四路SPI：支持1字節/循環的吞吐量
通常情況下，MCU 同時支持多種類型的存儲器，為開發人員提供了最大的靈活性。
由于許多物聯網系統會處理用戶的個人數據，因此確保數據的安全尤為重要。代碼存儲器也同樣需要保護，以防止設備被非法入侵。外部存儲器在安全性方面更加脆弱，因此需要特殊的機制來保護外部存儲的數據。為此，MCU 使用各種加密技術(例如 AES、DES、RSA)來保護數據和代碼免受非法訪問。例如，賽普拉斯半導體的 PSoC 6 BLE MCU 提供了一個特殊的串行存儲器接口(SMIF)外設，該外設支持直接執行外部代碼的 XIP(現場執行)模式和記錄數據的 MMIO(內存映射 IO)模式。它使用特殊命令進行控制，比如閃存的編程/擦除、存儲器設備的睡眠模式輸入等。

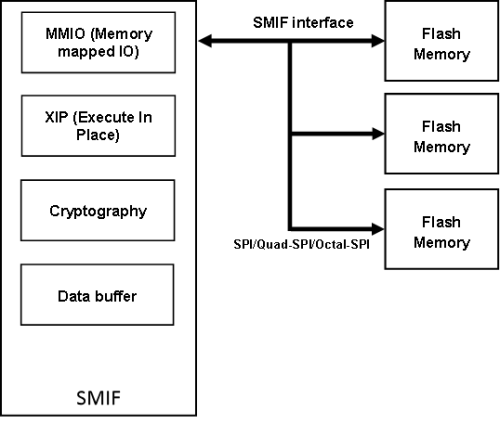

圖8：串行存儲接口(SMIF)示例
