想要在物聯網(IoT)市場占據一席之地，原始設備制造商(OEM)必須加快創新的步伐。物聯網的應用讓一切變得無限可能，成功的企業會敦促其開發人員不斷拓展和采取新的、更實用的方法來發揮傳感器的功能，監測不同類型的數據，掌控整個設備的生態系統。
物聯網應用覆蓋廣泛，包括可穿戴設備、汽車、住宅、工業、乃至城市等眾多領域。這些應用需要更加高效節能的、創新的、安全的體系作為支持。應用程序十分重要，旨在實現軟件開發的直觀性和易用性。
微控制器(MCU)作為物聯網產品的核心，選擇合適的 MCU 是滿足客戶當前和未來需求的關鍵。本文將探討當今不斷增強的嵌入式 MCU 的豐富功能，MCU 在加速設計的同時還可實現創新應用。在第一部分，我們會介紹到先進的工藝技術、低功耗設計技術、多核系統的功耗問題、多核間的通訊、串行存儲器接口以及系統安全性。
物聯網市場(增長最快的引擎)：
物聯網技術不斷改變我們的日常工作和生活方式，使我們的生活更加經濟、便捷、舒適和智能化。物聯網市場可以大致分為兩大類：消費型物聯網和企業物聯網。
消費型物聯網包括住宅、生活方式、健康和出行。個人用戶可以通過這些物聯網設備產品提高其生產力、安全性和生活質量。從智能住宅到聯網汽車，消費者市場正在為下一波浪潮做好準備。
圖1：消費型物聯網市場細分
企業物聯網的覆蓋范圍巨大，包括零售、醫療、能源、出行、城市、制造業和公共服務。企業物聯網細分市場會改變組織和社區，從而創造一個實現經濟增長的新時代。物聯網通過連接數據、人員和機器來提高生產力、生產效率以及日常運營水平。企業物聯網也可以作為幫助企業識別未開發領域新增長機會的工具。

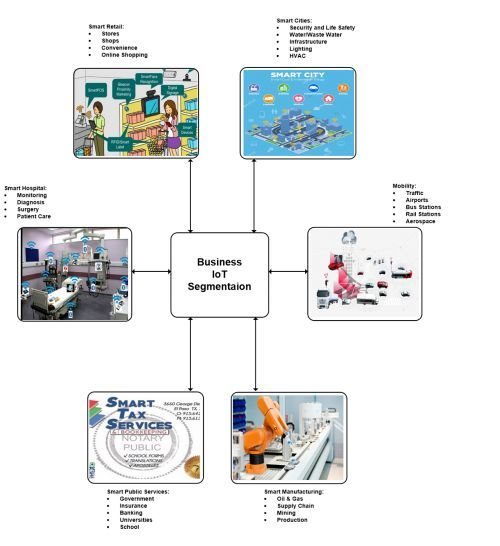

圖2：企業物聯網市場細分
工藝技術(尺寸 — 十分重要)：制造 MCU 的工藝技術對于其本身的性能、低功耗和成本而言至關重要。物聯網應用需要高效的有源功耗和低功耗模式消耗來提高系統的整體功效。隨著制造技術的不斷進步，促使硅核心面積不斷縮小。同一塊硅片上可以制造出更多的 MCU，從而降低了芯片的整體成本，性能和功耗也因此直接受到影響。尺寸的縮小減少了開啟/關閉每個晶體管所需的電流，同時保證了時鐘頻率不變。因此，更小的芯片意味著具備更高的的最大時鐘頻率，可以在較低的功耗下實現更高的性能。
例如，用于制造賽普拉斯半導體 PSoC 6 BLE 系列 MCU 的 40 納米工藝技術，為各種物聯網應用提供了高性能，且高效節能的解決方案。深度睡眠時的電流僅為幾微安，且能夠完全保留RAM數據。運行、睡眠、低功耗運行和低功耗睡眠等其他功耗模式，助力開發人員能夠在靈活地優化系統功耗的同時根據需求保持應用的高性能。

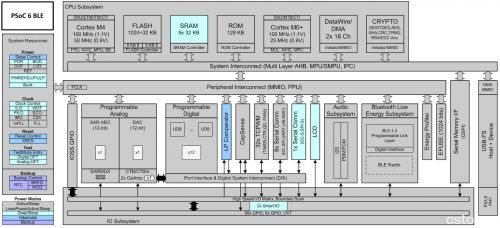

圖3：用于物聯網應用的低功耗 MCU 框圖
功率(至關重要)：設計物聯網設備時所面臨的一大挑戰是高能耗。大多數物聯網設備處于實時在線、小體積，這意味著自身電池容量非常有限。MCU 供應商在優化其在物聯網應用時需要考慮諸多因素，比如：
改進工藝技術
提供高度靈活的功耗模式
實現功耗優化過的硬件 IP 模塊
更高的集成度以減少組件數量
優化閃存頻率
啟用高速緩存
支持更大范圍的工作電壓
然而，在工藝技術縮小體積、提高性能、改進功耗和集成度的同時，也出現了電流泄漏的管理問題，尤其是在低功耗模式下。為了應對電流泄漏問題的挑戰，MCU 供應商采用了特殊的晶體管工藝技術，如多柵器件、高壓晶體管/邏輯/電路、專門設計的存儲單元以及其多方面的技術。
