該系統包括兩個子系統：發卡子系統和車輛識別子系統。
發卡子系統：完成對電子標簽初始化及加密，車輛身份的授權、銷毀、記錄。
車輛識別管理子系統：完成對車輛識別并采集信息，包括識別出正確的授權卡、識別黑名單卡、采集識別記錄。
本系統使用的電子標簽工作于915 MHz,選用美國ThingMagic 讀卡器和ALEN H3 芯片電子標簽，該標簽為無源標簽，成本較有源標簽大大降低。
2.2 系統流程

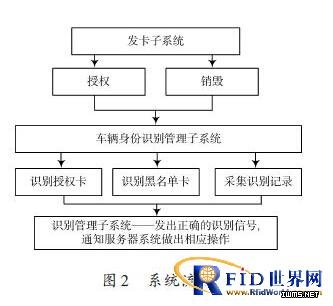

系統流程如圖2所示。
2.3 系統功能
發卡子系統：完成對電子標簽的授權、注銷、采集授權記錄。
2.3.1 完成對電子標簽的授權

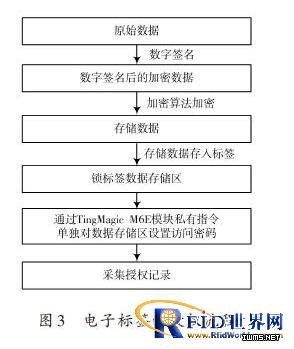

完成對電子標簽的授權流程如圖3所示。
2.3.2 完成對車輛身份注銷
如車證丟失或被盜，應立即通知發卡處，由發卡處注銷此電子標簽，此過程和對電子標簽授權流程一樣，只需將原始數據設置為系統認為是非法的數據，比如都設置為0.
識別管理子系統：完成對車輛電子標簽的識別并采集信息，包括識別出正確的授權卡、識別黑名單卡、采集識別記錄等。

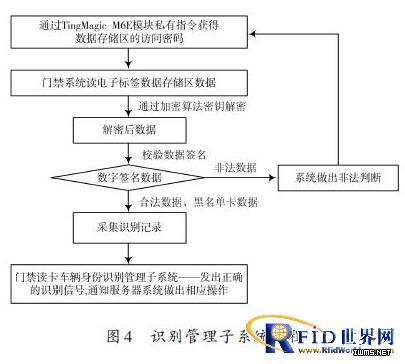

識別管理子系統流程如圖4所示。
2.4 測試結果
經現場測試，讀卡器最大功率時讀卡距離在4~5 m,測試車速為40 km/h,識別率在99.99%.基本實現了系統功能，因不與道閘聯動，不存在反應時間不足的問題。
3 結論
系統上線四個月以來運行正常，達到了設計要求，滿足了使用功能。無源電子標簽比較適合我院的實際應用，將該標簽黏貼在紙質車證表面，既兼顧到了現有模式又增加了防偽功能，改變了單純依靠紙質車證的局面，車輛管理水平提高到了一個新的層次。成本較有源電子標簽大大降低，可以大面積推廣到所有紙質車證，采用易毀標簽，撕毀即損壞。
