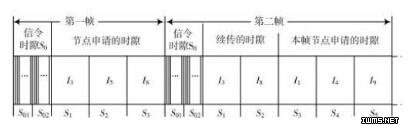

圖5 幀結構示例
2.1.3數據傳輸
這一階段各個節點按照簇頭發送的調度信息，在各自分配的數據時隙中傳輸數據。如果節點在下一幀中仍有數據傳輸，則繼續在下一幀信令時隙S01時隙中對應的信令小時隙進行時隙申請，完成調度，然后在分配的時隙中進行數據傳輸即可。
在這種調度分配中，難免會遇到需要傳輸?shù)臄?shù)據極少甚至無數據傳輸?shù)那闆r，為了避免調度的頻繁進行或睡眠時間過長，需要設定一個最小幀長，這個需要依據實際應用中要求的而定。本方案中依據所占用的平均時隙數而定。
2.2時隙計算
在此調度方案中，使用的是幀長不定。時隙定長的方法，需要對時隙定義一個合適的長度，過大會使空閑時間過長，浪費資源，過小又會使調度次數增多。按照節點的負載與信道容量的關系，給出如下時隙計算公式：
式中：ts表示所選的時隙大小；bavg表示各節點產生的業務通信負載的平均量；bk表示各個節點可能產生的業務負載量的值；m表示簇中的節點數；C表示信道容量。
3仿真實驗及結果分析
3.1仿真參數設置
為了驗證本方法的有效性和通用性，在不同負載情況下，對IM-TDMA，BCMAC和傳統的TDMA協議的平均時延和平均能量消耗進行了仿真對比實驗。仿真環境如下：
無線網絡的覆蓋范圍為100 m×100 m，節點數為50，數據包大小為512 B，模擬時間為1 000 s，簇半徑為30 m，數據包由CBR流量產生器產生。
3.2仿真結果分析
三種協議在平均時延方面的對比如圖6所示?？梢钥闯?，IM-TDMA協議比TDMA協議和BCMAC協議的時延都小，這是因?yàn)镮M-TDMA協議根據節點流量來動態調節幀長，提高了信道利用率，因而數據的傳輸時延較小。

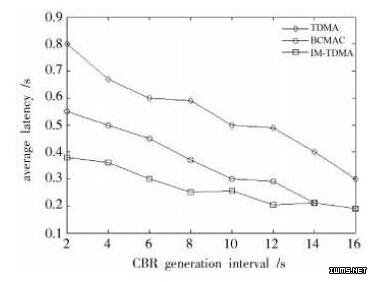

圖6 平均時延對比
三種協議在平均能量消耗方面的比較如圖7所示。由圖7可以看出，當網絡數據流量較大時，TDMA協議的能耗較??；而當網絡數據流量較小時，IM-TDMA協議的能耗較小。這是因?yàn)楫?dāng)數據量較大時，簇頭調度開銷所消耗的能量占主導地位，因而TDMA的能耗較BC-MAC和IM-TDMA協議較小。當網絡數據較小時，由于TDMA在沒有數據傳輸時也要保持偵聽狀態，因此能耗較大。而BCMAC協議雖然不用在整個過程中保持偵聽，但幀長度固定，因而能耗較IM-TDMA協議大。
從仿真結果可以看出，IM-TDMA協議較TDMA協議和BCMAC協議在能耗和時延方面更優。

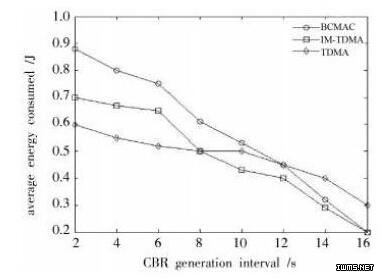

圖7 平均能量消耗對比
4結語
本方案是對無線傳感網的MAC協議方案進行的設計。傳統的TDMA分配方案在時隙分配上采用固定幀長的方式，信道利用率低；在調度方法上偵聽時間過長。過程復雜，造成能量的浪費。文中的IM-TDMA調度方案能夠克服上述不足，在時隙分配上，采用依據即時信息，動態改變幀長的方式，提高了信道利用率；在調度方法上，采用計數器管理方式，簡化了調度復雜性，節約了能量的消耗。仿真結果表明，本方案效果極好。
