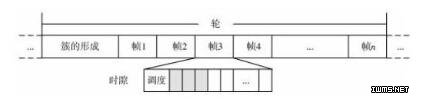

圖2 BCMAC調度協議
2 IM-TDMA方案描述
2.1基本算法
IM-TDMA方案與LEACH協議和BCMAC協議在簇形成階段類似，如圖3所示，仍是按輪運行的，每一輪由簇形成階段和簇穩定階段組成。簇形成階段，完成成簇。簇頭選舉及時鐘同步的任務；簇穩定階段，根據節點的流量，分為n個長度不等的幀，即每幀有幾個節點需要傳輸數據就分配幾個時隙。如圖3所示，假設一幀中有3個節點有數據傳輸，則該幀就只由3個時隙組成。該方案將每幀分為時隙申請。調度和數據傳輸三步。

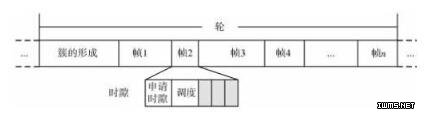

圖3 IM—TDMA調度方案
2.1.1時隙申請
這一階段主要按照節點ID順序，給每個節點分配一個信令小時隙，每個信令小時隙占用1 b用于向簇頭申請時隙。有數據需要傳輸?shù)墓?jié)點在自己的信令小時隙內發送申請時隙的信息，觸發簇頭計數器，隨著申請節點數的增加，計數器值依次增加，每個節點觸發計數器得到的計數值即為該節點在本幀的時隙位置值。由于各節點在各自不同的信令小時隙內向簇頭發送申請時隙的信息，因此不會發生碰撞。在此過程中，對上一幀中未傳完的數據節點優先分配信令時隙，即在每幀開始時先給在上一幀中未傳完數據的節點申請時隙，以讓續傳信息優先完成數據傳輸，然后再給在本幀中有數據傳送的節點申請時隙，且每幀中每個節點只能進行一次時隙申請。具體的時隙分配過程如圖4所示，每一幀信令時隙S0由兩部分組成，第一部分S0為續傳申請時隙，其由h個信令小時隙組成，h為前一幀數據傳輸所占用的總時隙數，且在每輪數據的第一幀，h值為0.第二部分S02由m個信令小時隙組成，m為該簇內的所有節點數。由于每幀每個節點只能發送一次申請時隙的信令信息，因而在S01中申請時隙的節點不會在S02中重復申請時隙。如果某個節點在上一幀中有未傳輸完的數據，需要在本幀中傳輸，假定其在上一幀中的第i個時隙傳送，則在本幀中S01時隙的第S01i個信令小時隙發送申請時隙信息，觸發簇頭計數器加1，計數器的值即為該節點在本幀中傳送的時隙位；如果某個節點在本幀中有需要傳輸?shù)臄?shù)據，假定其信令小時隙是第j個，則在S02時隙中的第S02j個信令小時隙中發送申請時隙信令，觸發簇頭計數器加1，計數器的值即為該信息在本幀中傳送的時隙位。計數器在每輪開始時，初始化為0，并在每幀時隙申請完成之后立刻置0.
2.1.2調度分配
這一階段簇頭根據時隙申請及觸發計數器生成的計數結果，廣播一個調度結果。該調度分配結果將數據時隙分為兩部分。第一部分是在S01申請續傳的時隙，假設有p個；第二部分是在S02申請新傳的時隙，假設有q個。
這兩部分所占用的時隙數之和，即為下一幀用于申請續傳信息的信令小時隙的h（h = p + q）值。
圖4 幀結構圖
下面以一個實例來說明：
假設有m個節點，如圖5所示，用Ip表示第p個節點所傳的數據信息內容，用Sq表示第q個時隙，用S01i表示S01信令時隙中第i個信令小時隙，用S02j表示S02信令時隙中第j個信令小時隙。計數器的值在系統形成時已初始化為0.假設在第一幀中節點3.5.8有數據傳輸，因為是第一幀，所以不存在續傳信息，即沒有S01信令時隙，只有S02信令時隙。節點3在S02時隙中的第S023個信令小時隙中向簇頭發送申請時隙的信息，觸發記數器，因為該幀開始時，計數器初始化為0，因而觸發后其值為1，故節點3的數據在第1時隙中傳輸，可表示為I3在S1中傳；同理節點5在S02時隙中第S025個信令小時隙中向簇頭發送申請時隙的信息，觸發記數器，記數器值增為2，表明節點5的數據在第2時隙中傳輸，表示為I5在S2中傳；同樣的道理可得節點8的數據在第3個時隙中傳輸，即I8在S3中傳。第一幀時隙申請完之后，將計數器置為0.這樣在第一幀中，節點3.5.8的數據依次在S1.S2.S3三個時隙中傳輸。第一幀的時隙總數為3（即下一幀的h值）。在第二幀中，假設節點3.8的數據在第一幀中未傳送完，需要在第二幀中續傳，同時節點1.4.9在本幀中有數據需要傳輸。由于前一幀的時隙總數為3，因而本幀的h值為3，即S01時隙中有3個信令小時隙，因為節點3在前一幀中所占的是第一時隙，因而節點3在S01時隙中的第S011個信令小時隙中發送申請時隙信息，觸發計數器，故節點3的續傳信息在本幀中的第1時隙傳送，可表示為I3在S1中傳；同理節點8在前一幀的第3時隙傳送數據，因而節點8在該幀中的S01時隙的第S013個信令小時隙發送申請時隙信息，觸發計數器，計數器值加1，故節點8在該幀中的續傳信息在第2時隙傳送，可表示為I8在S2中傳。接著分配本幀中需要傳送信息的節點的時隙位置，節點1在本幀中有數據需要傳輸，因而節點1在S02時隙的第S021個信令小時隙發送申請時隙信息，繼續觸發計數器，計數器值加1，故節點1在該幀中的第3時隙傳送，可表示為I1在S3中傳；同理節點4在本幀中有數據需要傳輸，因而在S02時隙的第S024個信令小時隙發送申請時隙信息，觸發計數器，計數器值加1，故節點4在該幀中的第4時隙傳送，可表示為I4在S4中傳；同理可得節點9在該幀中的第5時隙傳送，可表示為I9在S5中傳。由于每幀中每個節點只能申請一次時隙，因而續傳信息的節點不會在S02時隙中重復進行時隙申請。本幀節點申請完時隙后，計數器初始化為0.這樣在第二幀中節點3.8的數據分別在第1.2時隙中進行續傳，而節點1.4.9的數據分別在第3.4.5時隙中進行傳輸?？梢钥闯霰編偟膫鬏敃r隙數為5（為下一幀的h值）。
