媒體訪問控制（MAC）協議對無線傳感網的性能具有重要影響。根據無線傳感網在網絡性能方面的要求，針對現有無線傳感網協議在節點能耗和時延方面的不足，提出了一種IM-TDMA方案，根據節點流量的變化，動態地調節幀長，提高信道利用率；同時采用計數器管理及續傳優先的調度方式，簡化了調度復雜度，降低了節點能耗。仿真結果表明：IM-TDMA方案能有效地節約能耗。降低時延，可運用于實際無線傳感網的MAC協議方案中。
0引言
無線傳感網絡（Wireless Sensor Network）是由許多在空間中分布的自動裝置組成的一種無線通信網絡，這些裝置使用傳感器監控不同位置的物理或環境狀況（比如溫度。聲音。振動。壓力。運動或污染物），并相互協作，共享信息。無線傳感網絡最初起源于戰場監測等軍事應用，現已被應用于很多民用領域，如環境與生態監測。健康監護。家居自動化以及交通控制等。其應用價值，已引起世界多國軍事部門。工業界和學術界的廣泛關注。
無線傳感網有TDMA和CSMA兩種基本的MAC協議方案。其中基于TDMA的MAC協議實現信道分配的機制簡單成熟，它沒有CSMA競爭機制的碰撞和重傳問題，而是為傳感器網絡中每個節點分配獨立的時隙用于數據發送或接收，數據傳輸時不需要過多的控制信息，且節點在空閑時能夠及時進入睡眠狀態。因而在節點無移動且網絡部署情況已知的場景，采用TDMA方式進行通信，可避免信道沖突以及沖突引起的丟包和能量損耗；保證數據傳輸?shù)膶?shí)時性和可靠性；令節點在不工作期間進入睡眠狀態，以保存能量。這些特點很適合無線傳感網中的節能要求。近年來，有很多基于TDMA的改進方案，像LEACH.BCMAC等。這些新的方案雖然在資源節約。性能提高上有了一些改進，卻存在調度方式復雜。時延過大。信道利用率低。資源浪費等不合理性。因此尋求新的方案以改進存在的問題，仍然是業界面臨的迫切任務。
1問題描述
現有無線傳感網中，基于TDMA的MAC協議大多是與簇的組網方式相結合。將網絡劃分為若干個簇，每個簇選舉一個簇頭節點做為集中控制點，對簇內成員進行TDMA調度，各簇內成員在其分配的時隙內發送數據。

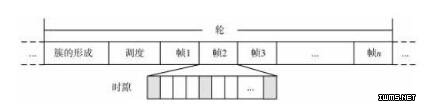

典型的有LEACH協議，該協議以輪為單位周期性執行簇的重構過程。如圖1所示，每輪分為簇的形成階段和簇的穩定階段。簇的形成階段，主要完成簇頭節點的選擇。廣播。建立和調度機制的生成。簇的穩定階段，分為調度階段和數據傳輸階段。調度階段，簇頭根據收集來的簇內節點的信息，將數據傳輸階段分配為n個長度相等的幀，每個幀內的時隙又固定分配給簇內的成員，每輪只調度分配一次。數據傳輸階段，根據調度結果，每個簇內成員在每幀中的固定時隙內進行數據傳輸。每輪數據傳輸階段之后進行下一輪的簇重構過程。這種基于簇的TDMA協議，采用周期性的選舉簇頭的方法，使得各簇頭節點的能量得到均衡，延長了網絡的工作壽命；但是在每一輪中只進行一次調度，且n個幀的長度相等，各節點在幀內的時隙固定。如圖1所示，假設在一個幀內只有第1.5.m三個節點有數據需要傳輸（圖中的陰影時隙，即表示有數據傳輸），則無數據傳送節點所占用的固定時隙就會被浪費，從而造成了信道利用率低下，時延加大。同時由于簇頭起到的是轉發信息的功能，因而在整個幀內，簇頭都需要保持監聽狀態，浪費了簇頭的能量。
圖1 LEACH調度協議
類似的還有BCMAC協議，如圖2所示，該協議與LEACH協議在簇的形成階段相似。在穩定階段對TDMA協議進行了一些改進，即在每幀開始時，由那些有數據傳輸?shù)墓?jié)點向簇頭發送申請，簇頭節點根據申請情況來分配時隙，并向簇內節點廣播調度方法，每個需要發送數據的節點獲得一個確定的發送時間，沒有數據需要發送的節點則處于睡眠狀態，并在下一幀開始時蘇醒。假設只有三個節點有數據傳輸，則簇頭節點將節點信息收集起來進行時隙分配。由于簇頭無需在整個幀長內保持偵聽且無數據傳輸?shù)墓?jié)點可以處于睡眠狀態，因而節約了大量的能量。同時由于采用了固定幀長，仍然會有時隙被浪費，因而沒有提高信道利用率，時延依然很大。該方案中，簇頭需要廣播各個節點的ID號及調度方案，增加了調度開銷，增加了能量消耗。本文提出的IM-TDMA方案是在現有TDMA協議的基礎上，通過變長幀長來適應網絡流量變化，提高信道利用率，降低時延；并通過計數器管理方式來進行TDMA調度，降低調度復雜性，減少調度開銷，降低能耗；同時選取合適的時隙大小，進一步優化網絡性能。
