其次，公司申請的專利中提到，這些鏡片的厚度在1-1.5厘米左右。公司瞄準的是消費者市場——就算公司真的能做出產品，并且不計成本，也幾乎沒有任何的顯示屏?xí)谙M(fèi)者市場中銷售厚達一厘米的產品。細節決定成敗。
現在看來，Magic Leap再一次回到了設計之初的境地。公司的專利也包括一些表面浮雕波導。這又回到了先前提到過的由Dispelix發明的浮雕打印技術。
去年Magic Leap悄然收購了一件名為Molecular Imprints的公司，其獨家技術就是能夠進行微型紋路打印，和Dispelix的鏡片并沒有太大不同。
這種顯示屏的迭代很有可能會讓Magic Leap能夠自主生產輕薄的光場顯示屏，同時生產價格不會太高。然而在Dispelix已經成功打印出表面浮雕波導、Avegant已經展示了自己研發的光場顯示屏的情況下，Magic Leap的神奇之處已經所剩無幾。
全息波導(Holographic Waveguides)
這一名詞很容易產生誤導。“全息波導”中使用的“全息”不是指佩戴者在其前方看到的圖像，而是指透鏡內部的光學元件本身就是由納米級全息圖制成。
回想一下你在信用卡上見過的全息圖——出現在反光薄膜上的銀聯或者萬事達的全息防偽標志(信用卡全息圖背后的反射表面是背光源，全息圖本身在前面)。

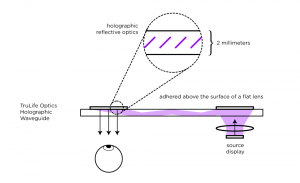

全息波導采用了相似的方法——在激光的照射下，像鏡子一樣的、薄膜光聚合物制成的微型納米級全息光學元件被嵌入到鏡片上，代替了傳統波導中的棱鏡。和之前一樣，一個微型顯示屏被投影在鏡片的一端，全息光學元件折射光線，引導單向光波穿過表面，同時鏡片另一端的光學元件將光線折射進眼睛。這種了不起的工程是在棱鏡波導中一小部分的厚度的基礎上完成的。
位于美國加州的光學技術公司DigiLens在十年之前就已經完善了這一技術，為美國軍方打造出了航空電子抬頭顯示屏。
全息波導光學元件領域在近來也有不少新的企業進入：位于英國的TrueLife Optics和WaveOptics;來自美國科羅拉多州的Akonia Holographics。Akonia此前花費了十年時間和超過1億美金來研究全息存儲技術，但是并未成功。這三家公司看起來都在實驗室環境下成功做到了全息波導，設計上和DigiLens在2010年生產出的產品很相似。
所有以上提到過的波導設計仍然是“被動”的鏡片。這里的被動指的是鏡片本身并沒有電子組件，僅僅是被動的接受微型顯示屏投射來的光線，再被動的讓光線穿越鏡片，投射在用戶的眼睛里。
主動型全息波導(Active Holographic Waveguides)
DigiLens目前已經研發出了“主動”的全息波導。
DigiLens波導中的全息光學元件采用了基于液晶的薄膜聚合物，這些光學元件在電流的刺激下能夠改變狀態。
從軍用顯示屏起家，DigiLens不僅在航空電子領域有所建樹，也和航空電子供應商Rockwell Collins合作，為巴西航空工業公司Embraer的飛機打造了儀表盤式波導顯示器。DigiLens的首個消費者產品，一款為寶馬智能頭盔打造的顯示屏，即將在今年內發貨。
不僅如此，上文所提到的波導都只能應用在一個光滑的表面上。今年早些時候，DigiLens宣布自己的主動型全息波導將可以應用在曲面鏡片上，意味著它們的波導也可以用于常規的近視和遠視眼鏡上。公司在年初獲得了來自索尼和富士康的2200萬美元投資。
在最近和DigiLens創始人、主席、CEO/CTO Jonathan Waldern博士的訪談中，他透露公司正在研究將層壓板應用在鏡片的內部，技術上和波導顯示屏很相似，但是用一個攝像頭替代了微型顯示屏，這樣一來就可以在同樣厚度的鏡片上做到眼球追蹤。
這種技術一旦成功，就會成為光場技術中新的傳奇。就算Magic Leap使用多層波導來做到光場，DigiLens也已經在現有的設計中采用了多層波導——在紅色光譜中分離出自己的波導，這一分層位于藍綠色波導的頂部。此外，DigiLens還使用了層疊波導來擴展視場角(FOV)。公司沒有使用分層波導來實現光場的原因在于客戶對這種技術沒有需求——因此公司更加擅長情景導航數據處理，而不是娛樂領域。
