這篇文章介紹了近眼光學的相關知識，分析了波導技術的發展，同時聚焦于全息波導領域，和其中的佼佼者——DigiLens公司。
近眼光學(Near-eye Optics)的基礎知識
大多數人在接觸過如Google Glass等產品后，都會對智能眼鏡有一個粗略的認識：一個微型顯示屏(圖示中為L(zhǎng)CoS顯示屏)被裝載在附接到側面的電子裝置中，并且指向單個棱鏡，棱鏡將光90°折射進佩戴者的右上方的視場角中——圖示中展示的是由HiMax(臺灣奇景光電)生產的組合光學元件，可以容納LCoS顯示器和棱鏡光學器件。
現在想象一下，有兩個這種90°的棱鏡并排擺放著。這種配置可以將圖像轉動180°。 同時，兩個90°棱鏡也可以在相同方向上回轉。 在波導中，顯示器的這種轉動是一個很重要的原理。
波導基礎知識
波導技術并不是一種全新的科技。波導顯示屏使用了和能夠?qū)崿F(xiàn)單向光波沿光纖電纜流動的相同的技術。當你從側面看光纖電纜時，是看不到的光的，只能在光纖的末端看到一個發光點。波導鏡片使用了與單向光波相同的特性來引導光波在鏡片或者平面中流動。

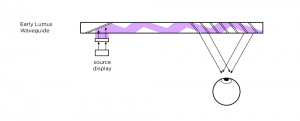

一些最基礎的波導技術首先由以色列公司Lumus進行商用化。Lumus最近成為了AR眼鏡企業Daqri和Atheer的OEM供貨商。
谷歌和索尼也都有類似的波導設計的IP。還有一些聯合研究項目，如HiMax和Optivent、HiMax和Lumus、HiMax和Essilor之間都有類似的合作。法國的Essilor是世界上最大的鏡片生產商，最近和意大利的Luxottica，世界上最大的鏡框公司合并了。
表面浮雕波導(Surface relief waveguides)

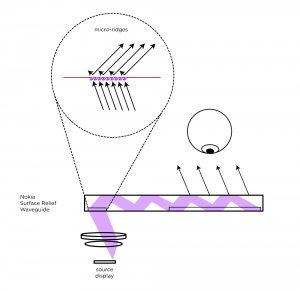

在一個更為復雜的波導設計中，想象一塊棱鏡能夠被壓縮到非常小的體積，并且長度增加了?，F(xiàn)在將一些紋路鐫刻在鏡片的表面。這些微型的紋路就是“表面浮雕”波導。圖像被切割成一系列的垂直條紋，由鏡片另一端的相應的紋路重新組裝，呈現在眼前。
這種表面浮雕波導最先是由諾基亞取得專利并且商用的。
微軟HoloLens使用的波導就是諾基亞的設計，但進行了一些改動——微型顯示屏被置于了眼鏡之上。
諾基亞的這個專利非常重要，因?yàn)槠淠軌虮淮笠?guī)模生產。除了HoloLens之外，諾基亞還將這種設計授權給了Vuzix，這間公司由英特爾投資，并且和聯想一起在中國企業級市場中銷售波導產品。
芬蘭的Dispelix不僅僅生產表面浮雕波導，還對生產過程進行了非常大的改進。除了在鏡片表面鐫刻紋路之外，Dispelix還能夠?qū)⒓y路直接打印在鏡片上。
Magic Leap
對于這家神秘的公司，我們可以從公司申請的各種專利、做出的投資來更深入了解Magic Leap。
公司的創始人Rony Abovitz此前成功將生產手術用機械臂的MAKO Surgical做上市。MAKO在IPO之后被醫療設備巨頭Stryker收購，金額高達16億美元。鑒于這些成功的創業經歷，Abovitz獲得了投資人的信賴。再加上Magic Leap釋放出的幾段神奇的demo，公司得以獲得巨額的投資。
Magic Leap試驗過多款光學設計方案，試圖找出能夠被大規模生產的光場顯示屏解決方案。光場技術可以制造景深效果，使得焦點內的物體清晰呈現、焦點外的物體變得模糊。對于Magic Leap所追求的娛樂應用領域來說，光場可以讓虛擬的內容在渲染后更加真實。

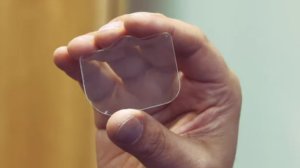

在去年4月，Abovitz登上了《Wired》雜志的封面，手持由公司研發出的“光子晶片(photonic chip)”。所謂的晶片，指的是制造顯示屏過程中用到了類似芯片生產的生產方式。
公司在2013-2014年間提交了許多稀奇古怪的光學設計專利，這些設計理論上都行得通，但是現實中卻要受限于現有的生產條件。公司提出，可以將用于制造CPU的生產手段用在制造光學顯示屏上。就算大家對Magic Leap的這一理論能否成功不再懷疑，公司仍然面臨著兩大障礙：首先是生產成本。眼鏡鏡片的大小在制造成本上要比小小的CPU高得多，而且一副眼鏡還有兩塊鏡片。這表示，就算Magic Leap的技術成功了，制造鏡片的成本將會高達每副眼鏡上萬美元。，同時也不會像英特爾那樣做到CPU的大規模生產。
