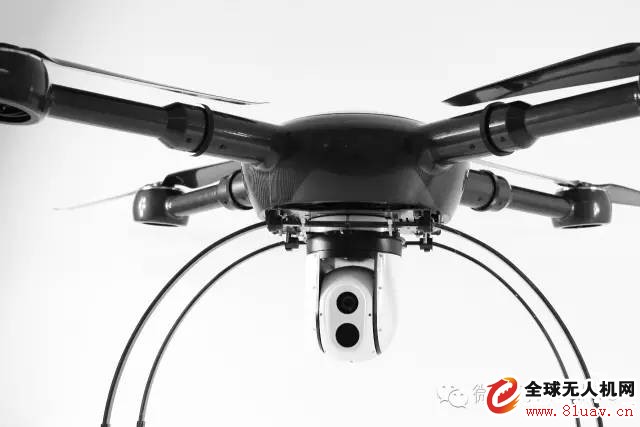

NEO-1紅外單兵光電吊艙系統適用于單兵無人機使用，吊艙集成紅外熱像儀模塊，通過被動高頻減震系統和主動陀螺穩定伺服系統來實現隔離載體擾動并保持視軸穩定的功能;同時該吊艙集成了圖像處理模塊，可以實現目標跟蹤、目標鎖定、溫度自動預警、紅外測溫等附加功能，大大方便了系統在各個行業比如偵查監控、森林防火、電力巡線等的使用。
該吊艙可搭載于單兵固定翼飛機、多旋翼、小型無人直升機等各種小型飛行器。
該吊艙系統具有以下優點
體積小、重量輕;適合單兵使用
內置4個戰術級三軸陀螺儀，12軸冗余算法穩定設計
支持快速拆裝更換
紅外熱像儀640x480分辨率熱像儀配置，具備測溫功能;
集成跟蹤、識別、自動預警模塊
系統功能
提供紅外視頻圖像，提供紅外測溫信息
2軸陀螺穩定
能人工操作吊艙方位俯仰和變焦動作，搜索監控區域
能人工操作瞄準線運動，鎖定目標并對目標進行自動跟蹤;
能按照預定的路徑，自動搜索由操作員指定的區域;
視頻疊加功能，能在視頻畫面實時顯示吊艙指向、工作狀態等信息
參數
指標
穩定系統方位俯仰兩軸結構
穩定精度優于0.05度
跟蹤精度1像素
轉動范圍方位軸：無限制;俯仰軸：-20~110度;滾轉軸自動水平
速度范圍最大轉動角速度120度/s，最低平穩角速度≤0.01º/S;最大角加速度≥100º/S2;
接口1個標準RS232串口，1路Sbus控制接口，1路標準電視信號制式視頻輸出，一個XT60電源接口
控制性能500HZ控制頻率，0.001度框架角分辨率
電源9-15v直流輸入，功耗：<20w
溫度范圍工作溫度：-20~70度;存儲溫度：-40~80度
重量800g;
尺寸外徑：90mm，高143mm
吊艙參數
參數指標
傳感器非制冷VOx
Microbolometer
分辨率640x480
像元尺寸17 μm
光譜范圍7.5-13.5 μm
靈敏度<50 mK at f/1.0
測溫誤差2%誤差
場景范圍(高增益)-25°C to +100°C
場景范圍(低增益)-40°C
to +550°C
工作溫度-40°C to +80°C
存儲溫度-55°C
to +95°C
溫度沖擊5°/min
海拔限制+40,000
feet
濕度5% - 95% non-condensing
沖擊4.3g 三軸, 8小時
