編者語：本文來自RoboticFan機器人創意和評測實驗室的測評。原文地址：解讀紅外距離傳感器GP2D12
GP2d12是一款SHARP公司生產的紅外線測距傳感器，廣泛應用在各個領域，在機器人制作過程中，我們也時常用 它來進行機器人與障礙物之間的距離測量，行進速度等。
GP2d12產品規格參數：
1.測量射程范圍：10 to 80 cm
2.最大允許角度：>40°
3.電源電壓：4.5 to 5.5V
4.平均功耗：35mA
5.峰值功耗：約200mA
6.更新頻率/周期：25Hz/40ms
7.模擬輸出噪聲：<200mV
8.測量距離與輸出模擬電壓關系：2.4V~0.4V模擬信號對應10cm~80cm，輸出與距離成反比非線性關系。
與Arduino連接使用簡介:
GP2d12硬件電路簡單，功能強大，使用方便。三個引腳分別接，數據傳輸線、G、VCC，將數據線與Arduino板的Analog IN引腳相連接。通過對Arduino編程實現模擬量讀取，程序簡短好用。（Arduino Diecimila擁有6個Analog IN，Arduino Mega更是強大的擁有16個模擬量輸入端）
GP2d12使用性能個人點評：
優點：
1. 紅外傳感器連接使用簡單，對于1米以內的中距離測試精度良好、性能優越。
2. 數據測量值穩定，測量結果波動較小。
3. 數據傳輸穩定，程序讀取簡單不會在數據傳輸過程中出現卡死的現象，錯誤信號較少。
缺陷：
1. GP2d12測量范圍有限，最大值80cm，并且從60cm開外的距離開始測量值的波動較大，與實際情況偏差增大。（60cm為室內環境的個人感 受，不同環境所產生的干擾不同所以可能達到的精度也有所不同。）

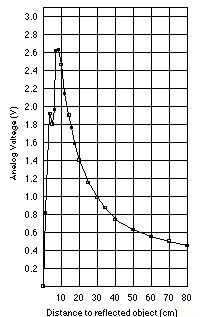

2. 當障礙物（或目標）與紅外傳感器之間的距離小于10cm時，測量值將與實際值出現明顯偏差，當距離值從10降至0的過程中，測量值將在10~35之 間遞增。（電壓值與距離值關系：如圖）
3. 紅外傳感器，使用時會受到環境光的影響，在室內使用時，傳感器數據接收時可能會受到白熾燈光線的印象，產生一 些非真的距離值。
GP2d12使用注意及使用優化方式：

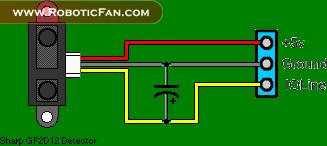

1. 當多個GP2d12同時連接Arduino板使用時，由于供電量的增加，可能造成電壓不穩定而對測量結果產生偏差。從硬件角度可以通過在VCC與 GND之間接電容的方式來穩定對GP2d12的供電，減少供電電壓波動對測量結果的影響，或者在GND與數據線之間接一個電容減小輸出電壓的波動略去可能 出現的誤差信號，提高數據穩定性。（接線見附錄圖）
2. 針對測量時可能產生的干擾和誤差數值，可能從軟件的角度進行改進和防止，通過多次的測量記錄，排除一場輸入量 后，取均值來的到一個較為穩定更為接近實際值的測量數據。其次可以根據實際的使用要求，可以進行有效值的范圍定義，過濾超出范圍的測量結果，該范圍可根據 使用情況自行界定。
3. 針對紅外傳感器測量時，可能受環境光影響測量結果，在安放使用時竟可能避免傳感器正對燈光的使用，可以將 GP2d12的發射接收端水平放置進行測量，盡可能減少環境光帶來的干擾。
總體來說GP2d12在對測量精度要求不高，測量范圍在1m以內的情況下，對物體距離值的定位是非 常簡單有效地、操作簡便、實用性強。
附:
- Arduino簡單例程:
- Int i; //模擬量讀取
- int val; //模擬量轉換實際距離值存儲
- int analog=0; //模擬量接線引腳號
- void setup()
- {
- pinMode(redpin,OUTPUT);
- }
- void loop()
- {
- i=analogRead(analog);
- val=(6762/(i-9))-4; // val=(6787.0 /(i- 3.0)) - 4.0;
- }
關于2D12的原理，可以參考：http://www.roboticfan.com/article/html/170.shtml
