ZigBee是一種低功耗、短距離無線標準，在家用自動化設備和工業控制等領域有著廣泛應用前景。ZigBee原是依據于IEEE 802.15.4標準，并且采用與Wi-Fi同一頻帶（2.4GHz），它有16個分開的頻道，換言之在單一位置上可提供多達16個網絡而不會互相干擾。最大數據傳輸速率為250Kb/s （在100米范圍內）。
MaxStream是一家非常有名的無線通信元件制造商，現在已經歸于DIGI公司旗下，在其ZigBee產品上加了一個很貼切的名稱 XBee，XBee小型但卻是一個功能完善的ZigBee收發器（即接收器/發射器），它是雙向操作，在意義上來講它可交替地發射或接收數據（半雙工式）。
XBee實測特性：(XBee/XBee-PRO)
XBee功能強大，同時與其他RF無線通行模塊相比，其設置和應用卻又更為簡單易學。XBee具備諸多功能特性，其單點覆蓋距離跟據其版本不同，輸出功率不同而不同，從1mw~50mw不等距離從0~1600m。具備自動網絡擴展功能，聯網時間短，僅30ms即可完成。下面小編簡單的介紹一下如何使用XBee組網使用。

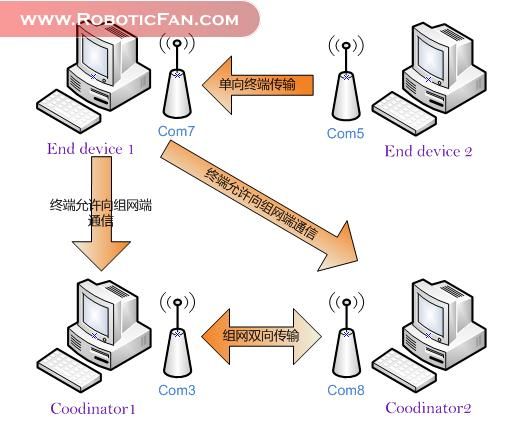

小編建立了一個簡單的網絡關系：
(其中com5、com7工作于End device模式（CE=0），com3、com8工作于coordinator模式（CE=1）。com5指定傳輸目標位com7的工作地址（DH+DL=（COM7的MYADDRESS）），com7工作于可向組網傳輸數據的終端工作模式（A1=4）。com3和com8工作于組網互傳數據模式（A2=7）。其他設置包括PAN ID、channel等都保持默認未作修改。
工作模式通過AT指令進行設定，操作較為簡單易學，用戶可以通過自身項目需要建立相應的網絡數據傳輸關系。)

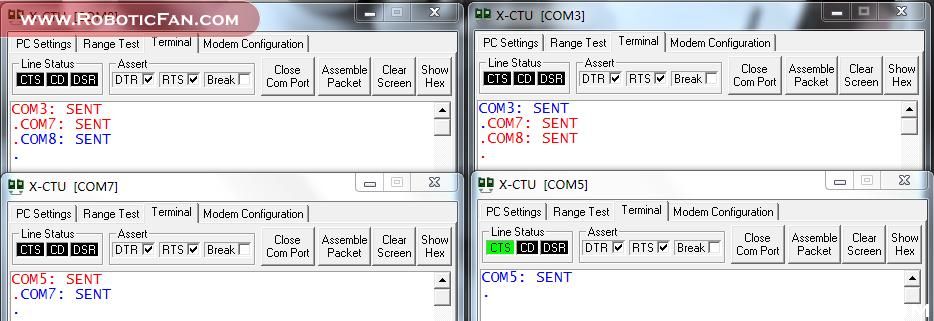

實際數據傳輸情況：

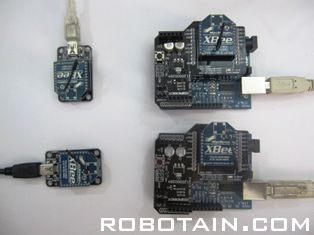

實物圖：
(每個串口各發了一條信息，并同時通過串口監視各個com端接受的情況。藍色字體即表示發送的數據，紅色字體即表示接收到的數據。)
用戶可以根據自己的需要，通過AT指令對XBee的工作狀態進行設置，AT指令名包括：
（1） ID(PAN ID)：讀取和修改區域網絡ID
（2） CH(channel)：讀取和修改RF模塊接發數據的頻段。
（3） DH(destination address high)：64位目標地址的高32位地址設置，與DL組合定義數據的目標地址。
（4） DL(destination address low)：64位目標地址的低32位地址設置，與DH組合定義數據的目標地址。
（5） MY(16位源地址)：可讀寫RF模塊16位源地址。
（6） CE(Coordinator Enable)：設置為0時，XBee工作于End Device模式，設置為1時，工作于Coordinator模式、組網模式。
（7） A1(End Devcie Assocation)：終端通信模式選項設置
（8） A2(Coordinator Assocation)：組網通訊模式選項設置
等等其他詳細功能設定，其中有睡眠模式設置，頻段跳選詳細設定，節點設定，串口速率等功能可供選擇。（詳細內容可參見XBee™/XBee- PRO™ OEM RF Modules手冊。）
簡單的AT指令格式(單行指令發送)：（// 系統反饋）
+++ // OK<CR>
ATDL<Enter> // {當前目標地址低位值}<CR>
ATDL1A0D <Enter> // OK <CR>(編輯目標地址低位值)
ATWR <Enter> // OK <CR>(將設定寫入記憶模塊)
ATCN <Enter> // OK <CR>(退出XBee工況設定模式)
在通過串口對XBee工作狀態進行設定的時候，有如下幾個注意事項：
（1） 要對XBee模塊的工作模式進行設置時先要輸入“+++”從而使XBee模塊進入AT指令接收狀態，同時需要等待XBee反饋的 “OK<CR>”是才能繼續輸入AT指令進行設定。
（2） 當輸入“+++”并得到系統反饋后，必須要在Guard Times所設定的時間內，輸入設定的AT指令，如果超出Command Mode Timeout則XBee模塊會自動跳出AT設置模式，回到串口發送工作狀態。用戶在通過串口嘗試對XBee模塊進行參數設定時，可以通過ATCT的設定 來修改進入指令設置模式的等待時長。（通過修改ATGT可以設定進入設置模式的時間，較長的Guard Times能夠防止數據傳輸過程中誤入AT指令設置模式。）
