1 引言
輪式移動機器人是機器人研究領域的一項重要內容．它集機械、電子、檢測技術與智能控制于一體。在各種移動機構中，輪式移動機構最為常見。輪式移動機構之所以得到廣泛的應用。主要是因?yàn)槿菀卓刂破湟苿铀俣群鸵苿臃较?。因此．有必要研制一套完整的輪式機器人系統。并進行相應的運動規劃和控制算法研究。筆者設計和開發了基于51型單片機的自動巡線輪式機器人系統。
2 控制系統總體設計

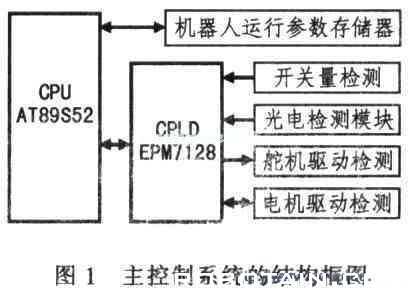

機器人控制系統由主控制電路模塊、存儲器模塊、光電檢測模塊、電機及舵機驅動模塊等部分組成，控制系統的框圖如圖1所示。
控制系統的框圖
3 主控制模塊設計
3．1 CPLD設計
在機器人控制系統中．需要控制多個電動機和行程開關．還要進行光電檢測．如果所有的任務都由AT89S52型單片機來完成．CPU的負擔就會過重。影響系統的處理速度。因此擴展1個CPLD．型號為 EPM7128。它屬于．MAX7000系列器件。包括2個通用1/0口．2個專用I／O口，專用I／O口可作為每個宏單元和輸入輸出引腳的高速控制信號 (時鐘、清除和輸出使能等)，電動機的。PWM信號也由其產生。

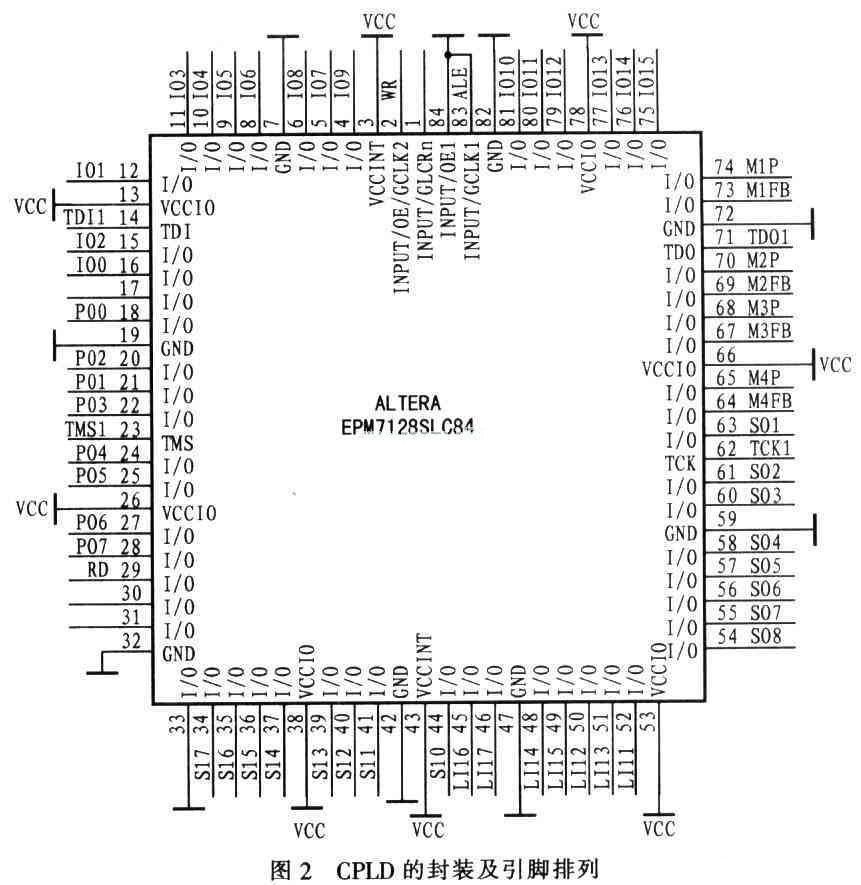

EPM7128的引腳排列如圖2所示。MlP—M4P引腳的輸出為PWM脈寬調制信號，M1FB—M4FB引腳為電機的方向控制信號，P00一P07接單片機的PO口，100一1015為擴展的2個通用I／O口，SIL—S17引腳為行程開關輸入信號，LI11一LI17引腳為光電探頭輸入信號。CPLD的編程用VHDL語言，產生1路PWM信號的部分程序源代碼如下：
程序
EPM7128的引腳排列
單片機采用24MHz的晶體振蕩器，ALE信號的頻率fALE=f16=6MHz，最終輸出PWM信號的引腳MlP的頻率為：
公式
調節這個信號的占空比可以使直流電動機獲得O-255級的轉速。
3．2 機器人運行參數存儲器的擴展

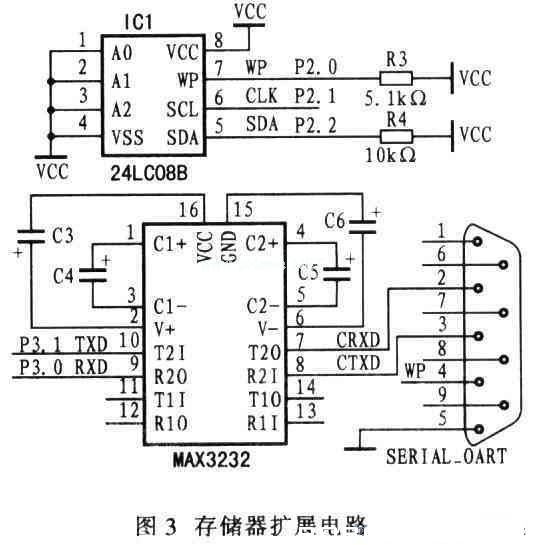

機器人運行路徑和動作可以根據比賽情況的不同而發生變化，這樣，每改變1次運行參數就必須對單片機的Flash進行1次擦寫。為了解決這一問題．?dāng)U展了程序參數存儲器，用來存放機器人的運行路徑和動作參數．?dāng)U展電路如圖3所示。
擴展電路
其中IC1為24LC08B，是I2E總線的串行E2PROM存儲器，最多能夠存儲lK字節的數據。IC2為MAX3232型電平轉換器，其內部有1個電源電壓變換器，可以將計算機的電平轉換為標準TTL電平，實現計算機與單片機之間通過串行口傳輸數據，使單片機完成對24／LC08B的數據存儲操作。單片機運行時，直接從24LC08中讀取機器人的運行參數，控制機器人運行。
4 光電檢測模塊設計
4．1 光電檢測過程

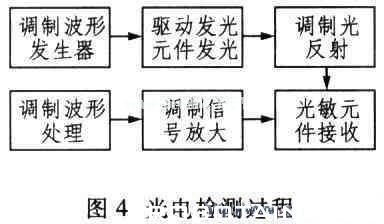

設計光電檢測模塊是為了讓機器人能夠檢測地面上的白色引導線。光電檢測電路主要包括發射部分和接收部分，其原理如圖4所示。
光電檢測過程
發射部分的波形調制采用了頻率調制方法。由于發光二極管的響應速度快，其工作頻率可達幾MHz或十幾MHz，而檢測系統的調制頻率在幾十至幾百kHz的范圍內，能夠滿足要求。光源驅動主要負責把調制波形放大到足夠的功率去驅動光源發光。光源采用紅外發光二極管，工作頻率較高，適合波形為方波的調制光的發射。
接收部分采用光敏二極管接收調制光線，將光信號轉變?yōu)殡娦盘?。這種電信號通常較微弱，需進行濾波和放大后才能進行處理。調制信號的放大采用交流放大的形式，可使調制光信號與背景光信號分離，為信號處理提供方便。調制信號處理部分對放大后的信號進行識別，判斷被檢測對象的特性。因此，此模塊的本質是將“交流”的、有用的調制光信號從“直流”的、無用的背景光信號中分離出來，從而達到抗干擾的目的。
