LMS291激光測量系統提供RS 232數據接口，本設計主控制器采用的是S3C44B0，由于它的LVTTL電路所定義的高、低電平信號為正邏輯，而RS 232標準采用負邏輯方式，兩者間通信要進行電平轉換，在設計時系統采用RS 232電平轉換芯片MAX232ACPE實現串口的通信。
1．4 無線通信模塊
無線通信模塊利用從前端RF接收到的遙控端或用戶端的信息通過串口發送到機器人，也可將機器人的信息通過無線通信模塊發送出去。前端RF使用Chip-con公司生產的CC2420芯片，無線通信模塊采用的微控制器為 Microchip公司的 PIC18LF4620。CC2420與PIC18LF4620都使用3．3 V作為工作電壓，可以降低功耗，CC2420只需通過SI，SO，SCLK，CSn與PIC18LF4620的SPI接口進行連接。本設計中使用 PIC18LF4620的RC6，RC7引腳作為RS 232的數據發送端與數據接收端。CC2420是一款較為通用的符合IEEE802．15．4的2．4 GHz ZigBee收發芯片，該芯片在集成了PHY層和部分MAC層的同時，還提供了許多硬件支持。
1．5 伺服控制模塊

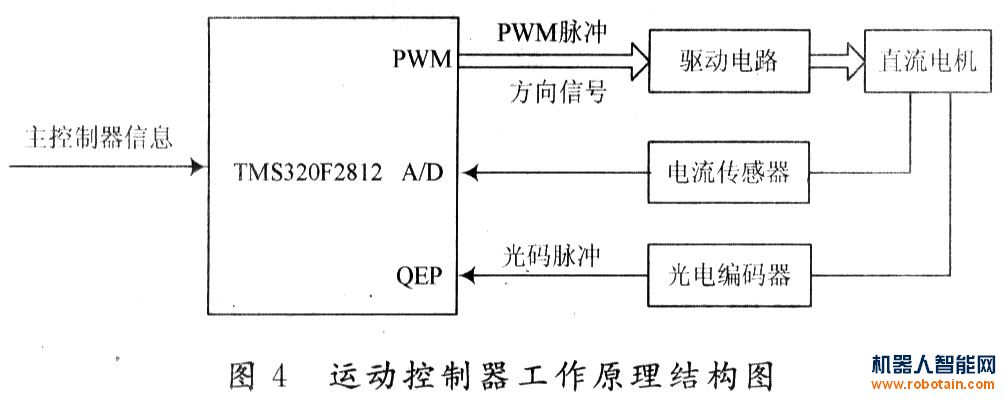

運動控制模塊通過RS 232與主控制模塊連接，主控制模塊通過串行總線將期望速度、方向信息傳送至運動控制器，運動控制器將信息處理后作為運動控制算法的輸入量，運動控制算法得到以PWM形式表示的電機控制信息。為判斷電機轉速及運轉方向，安裝在電機上的光電編碼器提供相位相差90°的兩個通道的光碼脈沖輸出，光電編碼器產生的兩脈沖送入DSP的正交編碼脈沖單元的QEP1，QEP2引腳，通過DSP的比較單元CAP1，CAP2捕捉，然后經譯碼單元產生內部4倍頻后的脈沖信號CLK以及轉向信號，將脈沖信號送入選定的計數器進行計數，計數方向由轉向信號決定，通過讀取選定通用定時器的計數值、脈沖數、計數方向可得到電機的轉速、行程及方向?yàn)樗欧刂铺峁┓答佪斎?。沒計使用TI公司的TMS320F2812作為控制驅動模塊的控制器，該芯片產生的PWM信號并不能夠直接驅動電機的執行，設計時使用TI公司的直流電機驅動芯片SN7S4410將PWM轉換成可驅動電機的驅動信號。圖4為移動機器人運動控制系統的原理圖。
圖4中電流傳感器為霍爾元件電流傳感器，將采集到的電機電流信息送入A／D轉換接口，從而整個運動控制系統形成雙閉環控制系統。運動控制器中運動控制算法采用PID算法，設定允許的誤差為e0，設定如下關系：
當| e(k)|≤e0時，控制器不起作用；
當| e(k)|>e0時，可以得到控制器的輸出為：
PWM信號的寬度由時間管理器中定時器的周期寄存器和與該定時器相關的比較寄存器決定，經過PID處理后的控制器輸出u(k)為脈沖的占空比，然后寫入選定定時器的比較寄存器，比較寄存器與周期寄存器的比值即為PWM波形的占空比，從而實現電機轉速的控制。
2 軟件設計
該機器人控制系統的軟件設計包括主控制模塊、DSP運動控制器算法程序、PIC18LF4620的程序設計。PIC18LF4620的程序設計在這里不做介紹。
2．1 主控制模塊程序設計
主控制模塊軟件設計是在μC／OS-Ⅱ平臺上設計各硬件的驅動程序，創建和啟動各項任務，創建信號量、消息郵箱、消息隊列完成各任務間的通信。
針對S3C4480的硬件資源和編譯器特性，移植時要對μC／OS一Ⅱ的三個源文件做修改：
(1)OS_CPU．H頭文件與編譯器相關的數據類型重新修改；
(2)OS_CPU_ A．S文件中修改處理器相關的4個匯編函數；
(3)OS_ CPU．C文件中編寫初始化任務的堆棧函數。
μC／OS-Ⅱ中程序是從main()函數開始執行，程序啟動后跳轉至主程序運行，調用ARMInit() 初始化ARM系統，包括建立相關參數和變量，配置ARM處理器中斷端口、設置中斷并初始化各器件，然后調用OSInit()初始化μC／OS-Ⅱ操作系統，將操作系統的初始化與硬件的初始化分開來使得思路更清晰，便于調試。由于各任務之間要通過創建信號量、消息郵箱、消息隊列來完成通信，該操作通過調用 OSSemCreate()，OSMboxCreate()，OSQCreate()函數來完成，然后調用 OSTaskCreate(void(*task)(void*pd)，void*pda-ta，OS_STK*ptos，INT8U prio)函數創建各任務完成系統控制。最后調用函數OSStlart()，μC／OS-Ⅱ開始運行，執行任務。本系統設計時主要完成的任務有無線通信任務、命令解釋任務、激光雷達信息處理任務。
