研制高智能的全自主機器人模仿人類進行足球 比賽是當前人工智能和機器人領域的研究熱點之 一。 全自主機器人足球比賽的特點是每個機器人完 全自治， 即每個機器人必須自帶各種傳感器、控制 器、驅動器、電源等設備。 比賽中， 各機器人隊不允許 使用全局視覺， 也不允許人為的干預。 它涉及到機器 人控制系統的體系結構、移動機器人自定位、實時視 覺、多機器人傳感器融合、多機器人協作、機器人的 學習等多項關鍵技術。
目前，舉辦全自主機器人足球比賽的國際組織 有兩個：RoboCup 聯合會和FIRA 組織。 RoboCup (Robo tWo rld Cup Soccer Gam es) 是由日本、歐美等國家發起并創立的組織， 從1997年開始每年舉辦 一屆比賽。該組織在瑞士注冊， 現有成員國近40 個，包括美國、德國、日本、意大利等發達國家。 RoboCup 的目的是促進人工智能、機器人技術及相關領域的 發展。它提供一個標準的機器人踢足球平臺。在此平 臺上，大量的技術可以被集成并接受檢驗。 RoboCup 有仿真組、小型組、中型組和四腿機器人組4 個主要 的比賽類型。FIRA ( Federat ion of In ternat ional Robo t2Soccer A ssociat ion) 是由韓國發起并創立的 組織， 從1997 年開始每年舉辦一屆比賽，目前主要 由韓國、新加坡、巴西等一些國家的研究機構組隊參 賽。
RoboCup 和F IRA 都設立了全自主機器人比 賽項目。 例如， RoboCup 的中型組(M iddle2Size L eague) 和F IRA 的RoboSo t， 其所涉及的機器人技 術完全相同。 本文將以RoboCup 中型組的比賽為 例， 對其中的關鍵技術進行分析。
1 關鍵技術
1. 1 機器人控制系統的體系結構
1. 1.1 單機器人系統的體系結構
在中型組比賽中， 單個機器人的控制系統廣泛采用混合式的體系 結構， 控制系統的上層采用規劃技術， 底層采用基于 行為的反應式控制技術， 這樣既保證了系統的魯棒 性和快速性， 又使系統具有較高的決策智能。 以德國弗賴堡大學隊的機器人為例[ 1 ] (見圖 1) ， 感知模塊接收機器人自身的傳感器信息并通過 通信獲得其他機器人的內部信息， 這些信息共同作 為規劃層和行為控制層的輸入， 使機器人有較多的 信息來進行決策， 提高了決策的正確性。 當行為控制 層產生運動到場地上某一點的行為時， 自動啟動規 劃層為機器人規劃出一條到達目標點的最優路徑。 行為控制層是一個由狀態空間到行為空間映射構成 的規則庫， 針對具體的環境， 機器人能夠迅速地做出 反應。 Werger[ 2 ] 提出了一種完全反應式的結構， 并 將它應用到足球隊“Sp irit of Bo livia”中。 在這種結 構中， 所有隊員的個體行為， 以及隊員之間的合作行 為都設計為反應式的。 該結構的優點是動作的連續 性、快速性比較好; 缺點是對具體機器的依賴性較 強，通用性差。

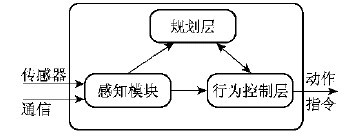

圖1 單機器人系統的體系結構
1.1. 2 多機器人系統的體系結構
各隊普遍采用 基于無線局域網(遵守IEEE802. 11 標準) 的通信技術。每個機器人和場外計算機作為網絡的節點， 共同構成一個無線局域網絡系統， 高達11Mb/s 的無線 網絡為機器人之間的信息傳遞提供了一個快捷通 道。根據場外服務器是否參與決策， 本文將球隊的體 系結構分為兩種：集中與分布式結合的混合型結構 和完全分布式的結構。對于前者，場外服務器作部分 或全部的決策; 對于后者，場外服務器不參與決策，只用來建立全局模型。 伊朗Sharif 大學隊采用前一 種結構[ 3 ] ，場外的服務器根據場上的情況來動態地 為單個機器人分配任務， 指定每個機器人的角色(前 鋒、中場或后衛) ，這時球隊的控制方式是集中式的; 當角色分配完成后，不同角色的機器人要根據場上 的具體情況自主地選擇行為，做出反應，最終完成射 門的任務。 這時球隊的控制方式是分布式的。德國弗 賴堡大學隊和意大利的ART 隊都采用后一種結 構，如圖2 所示。圖中場外計算機只負責建立全局模型，并通知每個機器人。它并不對機器人進行任務、 角色分配。場上的機器人需要自主地進行角色選擇， 相互配合以完成射門的任務。

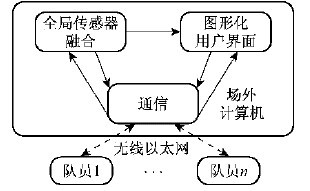

圖2 機器人系統的體系結構
