下圖1即是本次要完成設計的沙發造型。
圖1 沙發
下面我們來看看具體操作步驟：
第一步：草圖繪制

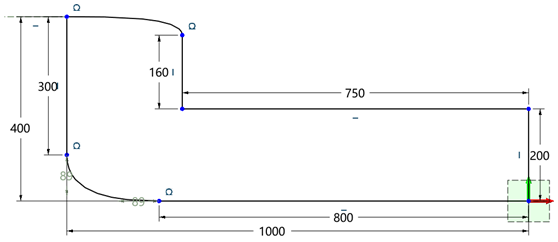

新建名稱為“sofa”的文件，在XZ工作平面上繪制圖2所示的沙發底座草圖。
圖2 沙發底座草圖

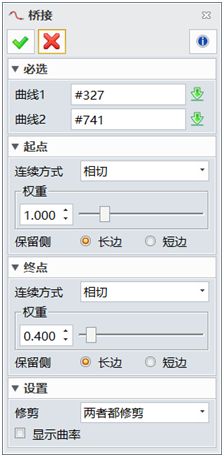

扶手位置使用“連接”命令進行創建，相關設置可參考圖3，圖4為創建效果。
圖3 “連接”設置
圖4 扶手位置

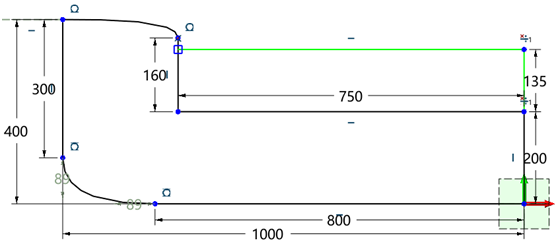

使用“綠色”繪制沙發“坐墊”部分草圖，如圖5所示。
圖5 坐墊草圖

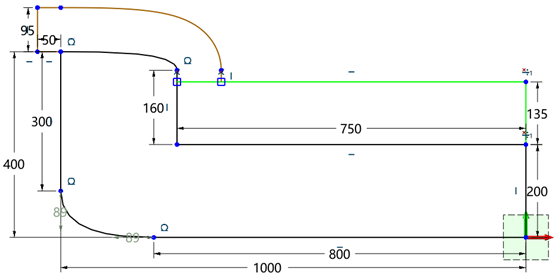

使用“咖啡色”繪制“扶手”部分草圖，如圖6所示。
圖6 扶手草圖

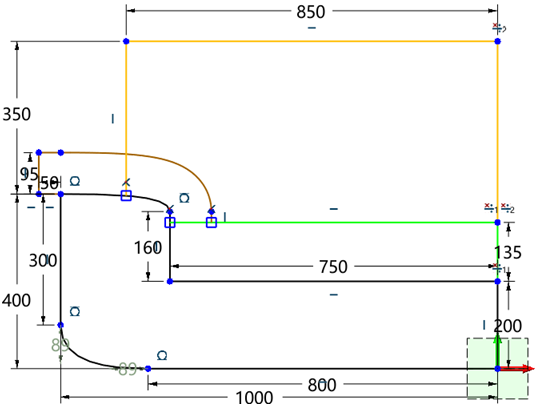

使用“橙色”繪制“靠背”部分草圖，如圖7所示，到此步的草圖作為草圖1，后面我們會繼續用到。
圖7 靠背草圖

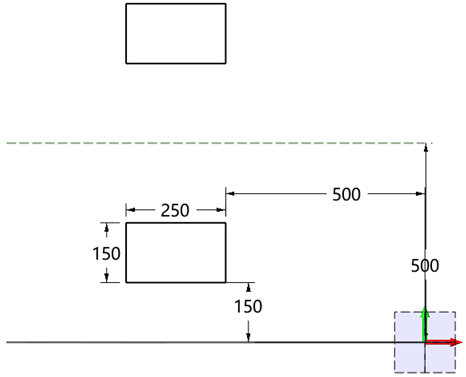

最后，在XY工作平面上繪制圖8所示的沙發底座草圖，該部分草圖作為草圖2。
圖8 沙發底座草圖

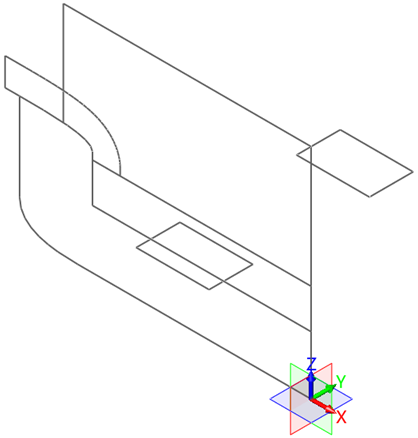

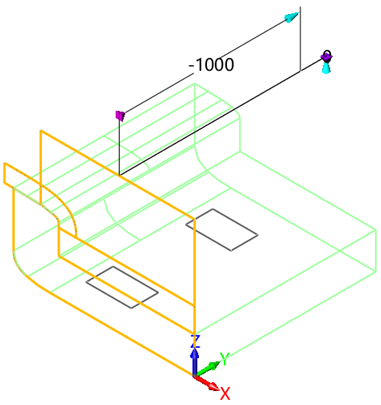

圖9就是整個沙發設計的草圖繪制效果。
圖9 沙發草圖效果
第二步：建模
使用草圖1，首先拉伸出底座部分，如圖10所示。
圖10 拉伸底座

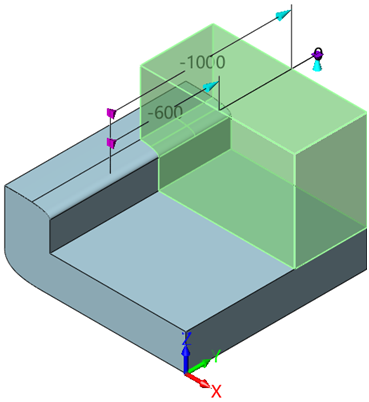

繼續使用草圖1，拉伸出靠背部分，如圖11所示。
圖11 拉伸靠背

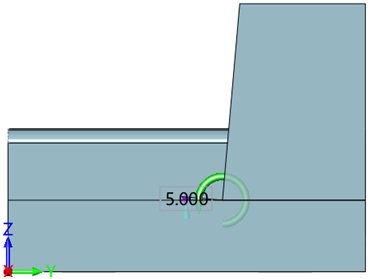

使用“直接建模”的方法，對靠背面進行5°的拔模操作，如圖12所示。
圖12 拔模
使用“面偏移”方法，創建輔助面，偏移距離為“150mm”，如圖13所示。
圖13 面偏移
使用“面延伸”方法，讓輔助面伸出實體，如圖14所示。
