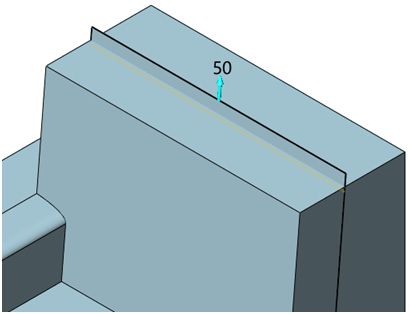

圖14 面延伸

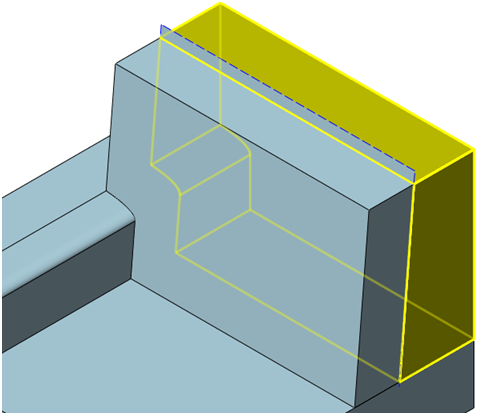

使用前面創建的輔助曲面對靠背實體進行“實體分割”，如圖15所示。
圖15 實體分割

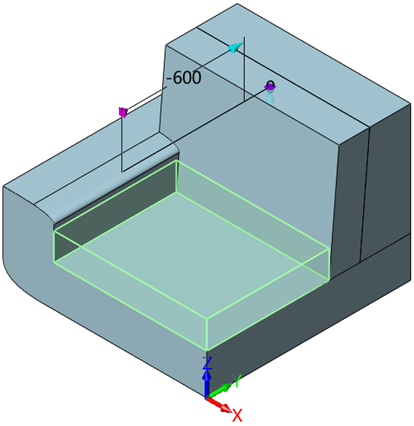

使用草圖1，拉伸出坐墊部分，如圖16所示。
圖16 拉伸坐墊

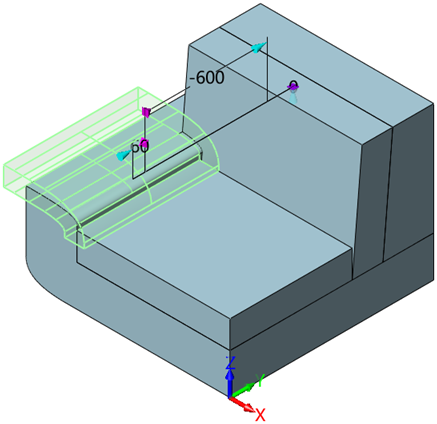

使用草圖1，拉伸出扶手部分，如圖17所示。
圖17 拉伸扶手

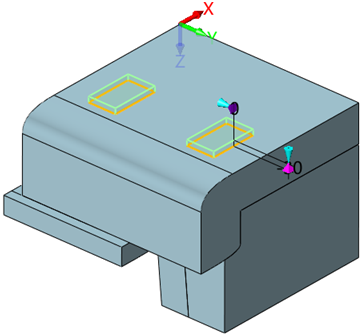

使用草圖2，拉伸出腳墊部分，如圖18所示。
圖18 拉伸腳墊

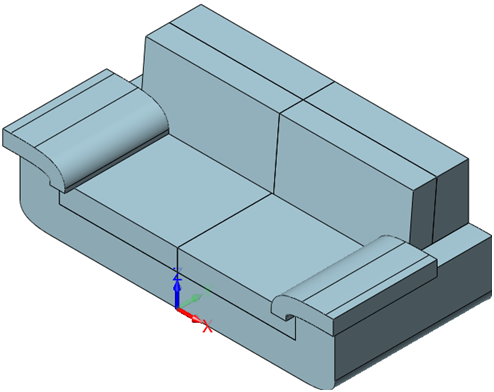

“鏡像”所有造型，如圖19所示，然后選擇所有邊，進行“10mm”的倒圓角操作，即可得出圖20中最終的設計效果。
圖19 鏡像效果
圖20 沙發設計效果
第三步：后期處理

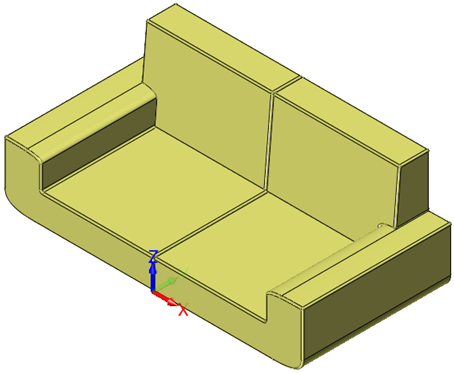

隱藏不需要的對象，對沙發的底座，即下圖21所示的實體進行顏色設置，大家可以根據喜好，調配不同的顏色。
圖21 底座調色
調完底座顏色后，調出沙發的其他部分，隱藏底座等不需要的對象，再次進行顏色設置，如圖22所示，然后顯示所有實體。
圖22 坐墊靠背扶手調色
當然，如果你喜歡純色的沙發，也可以直接對整個沙發實體進行單色調配。
最后，我們使用“提取造型”命令，依次提取造型為零件（圖23），圖24為提取完畢后的裝配結構情況。
圖23 提取造型
圖24 裝配結構
經過了上述的操作，我們就完成了這個沙發的建模設計了，非常的簡便高效。
