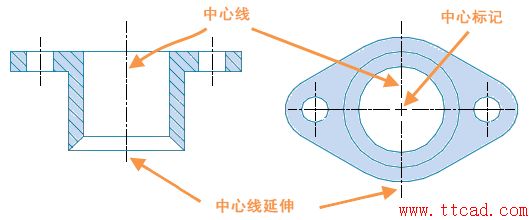

中心標記和中心線通常是對孔中心和對稱軸的尺寸標注參照。

    中心標記和中心線是關聯對象。如果移動或修改關聯對象，中心標記和中心線將進行相應的調整。您可以從對象中取消關聯中心標記和中心線，或?qū)⑵渲匦玛P(guān)聯到選定對象。

圓心標記

    您可以創建中心標記來指示圓或圓弧的中心。

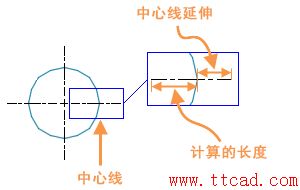

    您可以控制中心標記大小和中心線延伸的比例和字體。您還可以關閉中心線延伸。

中心線

    您可以通過選擇兩個線段來創建關聯中心線。

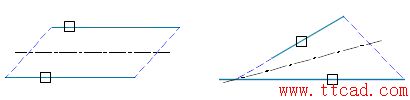

    將在所選兩條線的起始點和結束點的外觀中點之間創建一條中心線。在選擇非平行線時，將在所選直線的假想交點和結束點之間繪制一條中心線。    中心線將平分兩條相交線的角度。在此示例中，拾取點的位置定義中心線的方向。

創建關聯的中心標記的步驟:

    在圓或圓弧上創建關聯的中心標記。

1.     依次單擊“注釋”選項卡 > “中心線”面板 > “中心標記”。  查找
2.     選擇圓或圓弧。
3.     繼續選擇要放置中心標記的圓或圓弧。
4.     按 Enter 鍵結束命令。

創建關聯的中心線的步驟:

    創建兩個線段之間關聯的中心線。

1.     依次單擊“注釋”選項卡 > “中心線”面板 > “中心線”。  查找
2.     選擇第一條直線 (1)。
3.     選擇第二條直線 (2)。
