前兩天有一位朋友在博客上問了這樣一個問題：有兩張圖，將一張圖復制（CTRL+V），再另一張圖中粘貼到原坐標（pasteorig），兩張圖可以很好匹配，但將一張圖以外部參照的方式插入另一張圖卻發現圖形無法匹配。因?yàn)闆](méi)有看到圖紙，所以我也沒法準確判斷原因，就建議他檢查一下單位，結果發現真的是兩張圖紙單位不同。

    為什么兩張圖單位不同，復制粘貼沒事，插入外部參照就有問題了呢？這跟CAD內部的處理機制有關系。

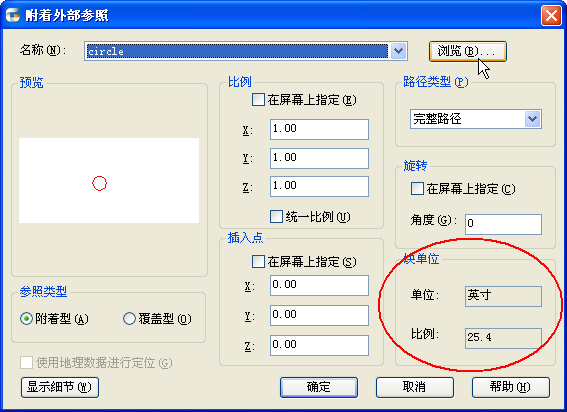

    從一張圖將圖形復制粘貼到另一張圖時，CAD會忽略單位，比如從一張單位為英寸圖中復制一個半徑為10的圓到一張單位為毫米的圖中，圓的半徑仍是10，也就是說變成了10毫米。但在插入外部參照的時候，CAD應為考慮到存在不同單位圖紙參照的問題，在插入外部參照的時候會考慮單位，如下圖所示。

    圖中告訴我們插入的外部參照?qǐng)D紙的單位是英寸，因?yàn)楫?dāng)前圖紙單位是毫米，所以插入的圖形會放大25.4倍。

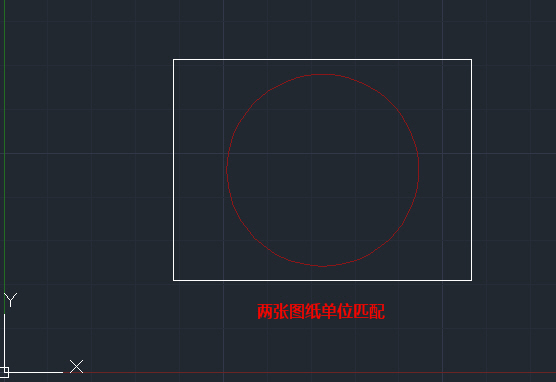

    假設單位正常插入外部參照效果如下：

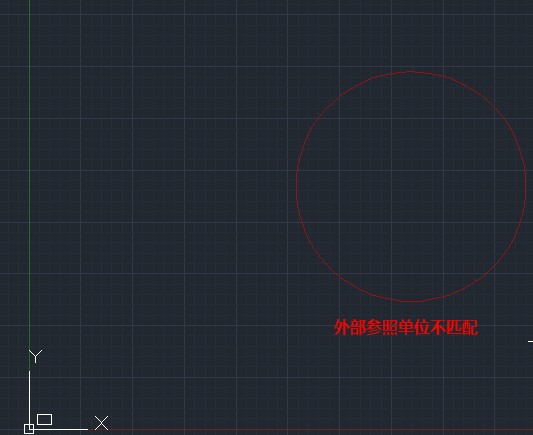

    單位不匹配外部參照的效果可能會這樣：

    不僅圖形被放大，由于圖形并不在原點處，外部參照?qǐng)D形按比例偏離原點或靠近原點。

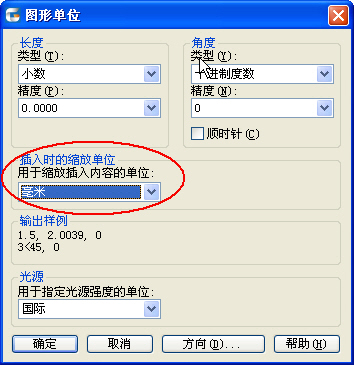

如果遇到類似問題，首先輸入U(xiǎn)NITS命令檢查一下兩張圖的單位，將兩張圖的單位設置成一樣的就好了。

      如果想進一步了解單位設置相關問題，可以看之前的文章：CAD中單位應該如何設置？ 這篇文章里已說過單位會影響圖塊或外部參照插入的問題。
