中望CAD 2018輪廓功能在布局空間使用。用戶先打開三維圖形的文件，在布局空間利用視口，創建需要的視圖效果，但目前仍然是三維圖形對象，無法用二維編輯的命令對圖形進行操作，因此軟件強大的二維功能得不到發揮。此時應用輪廓功能，用戶可將復雜的三維模型投影到相應視圖平面得到二維圖形，接著就可以進行二維編輯并得到最終的工程圖。整個操作過程簡便快速。下面通過一個實例來展示中望CAD2018的輪廓功能的具體使用過程。
首先，打開一個三維模型文件，在布局中創建四個視口，并調整成前視，俯視，左視和一個軸測圖，建立工程圖的三視圖的效果。由于此時的模型依然是三維對象，所以工程圖細節編輯和標注會有一些困難。

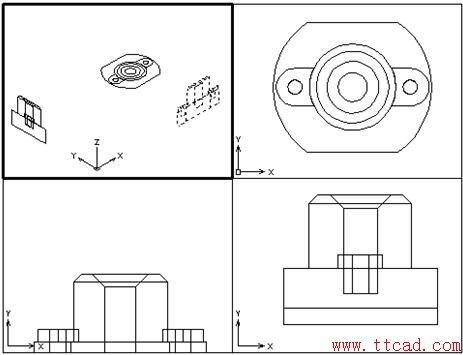

圖/創建工程圖三視圖效果
然后，依次在四個視口中使用輪廓功能（solprof命令），從而在各個視口的視圖方向上創建三維模型的投影圖形。需注意的是，該圖形是二維圖形。在創建的圖形中，CAD軟件會將三維圖的可見線條和背面遮擋住的線條自動歸為兩個圖層。在需要消隱圖的情況下，用戶可以調整圖層的顯示讓背面線條消失。

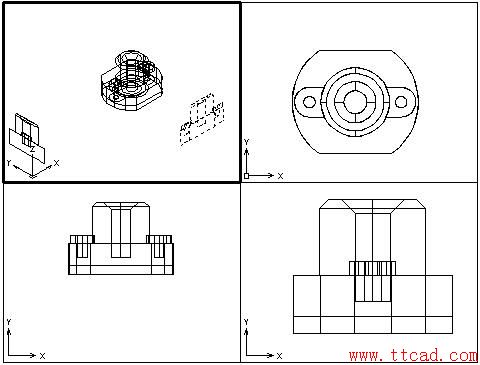

圖/創建三維模型的投影圖形
上面步驟完成后，用戶就可將視口中三維圖形對象進行移走，只保留輪廓功能創建的二維對象。用戶根據實際要求調整各個視口的顯示比例和對齊圖形，就完成了最終的三視圖。此時圖形對象都為二維，用戶可以進行相關的編輯和標注。
圖/完成三視圖
在一些情況下，用CAD軟件查看三維模型尤其是一些造型復雜的三維模型時，由于二維軟件的局限性，導致用戶很難在數模上完整的量取所需要的信息，并且不是所有的數模都能把面、線框炸開，讓用戶量取數模上的相關參數，這個設計繪圖工作增加了難度。
