在繪圖過程中，有很多圖形對象是經常要使用的，如各種規格的螺紋緊固件、表面粗糙度符號、滾動軸承等。如果我們將這些經常使用的圖形定義成圖塊，并保存起來，就形成了一個圖塊庫。

    當繪圖時需要某個圖塊，將其調出插入圖中即可。從而避免了大量重復的工作，大大提高了繪圖效率。

    本文以螺栓為例，在AutoCAD2018中簡述塊的創建過程。

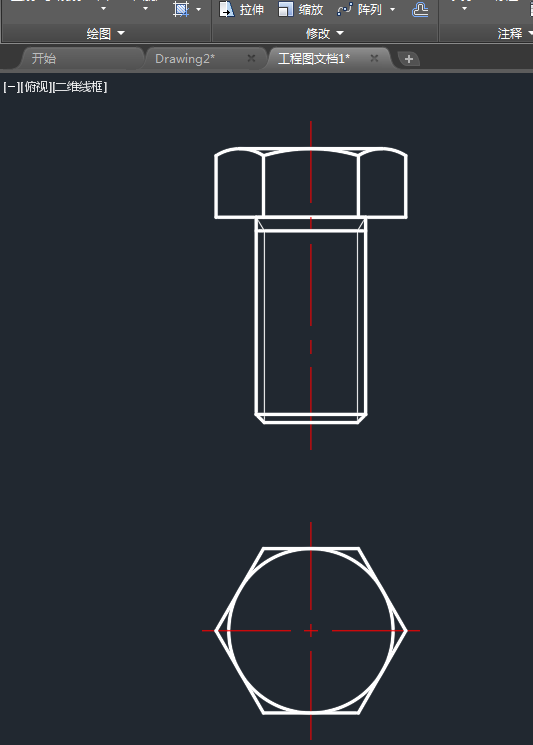

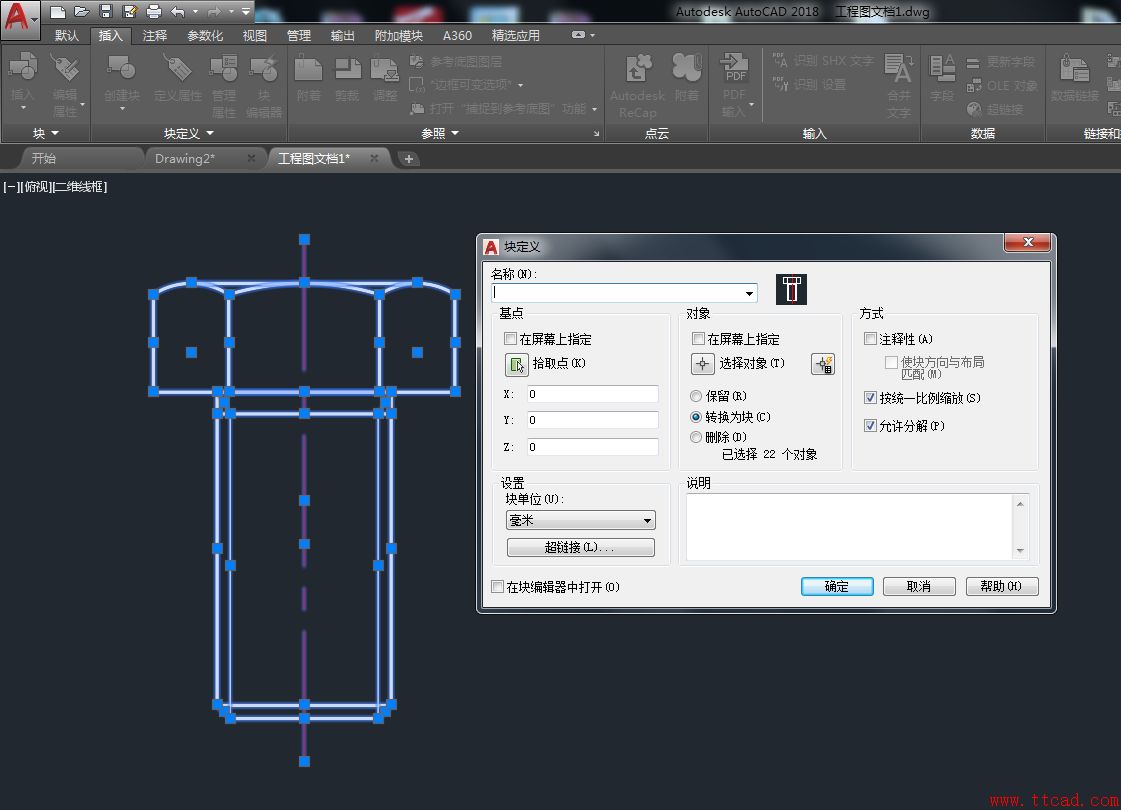

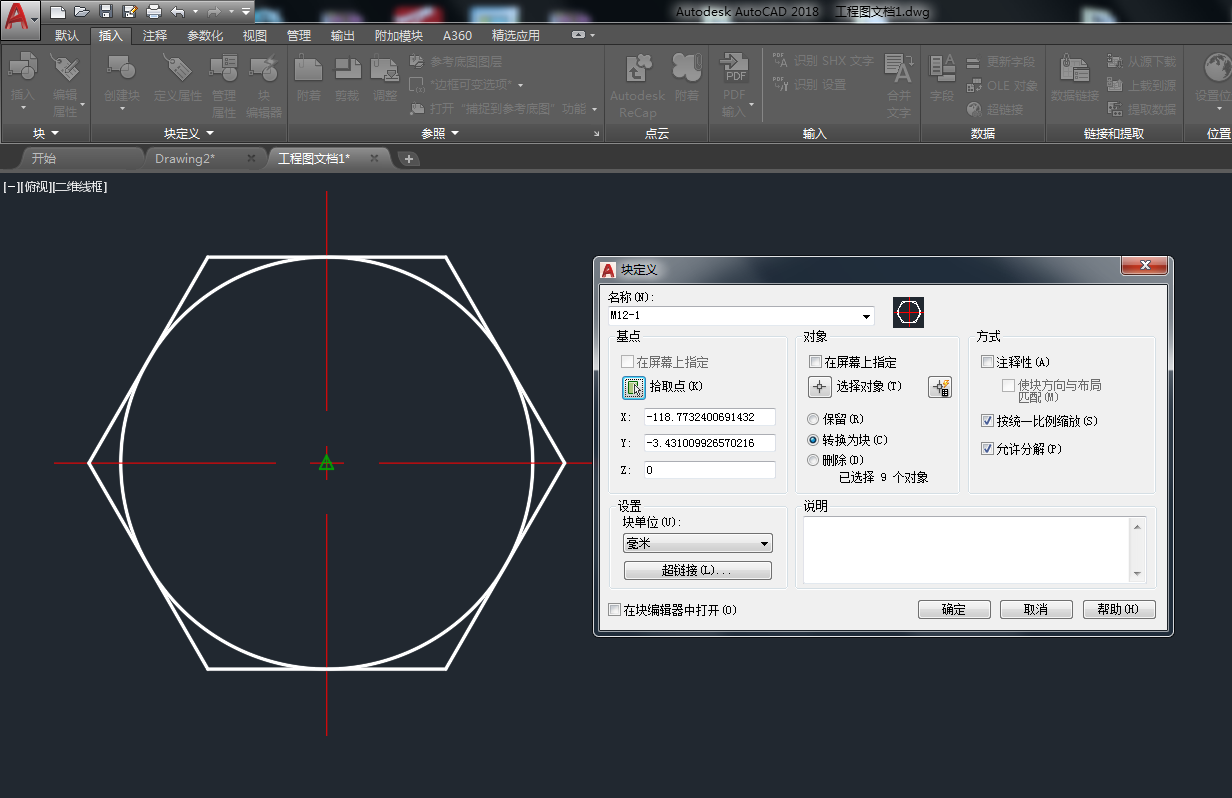

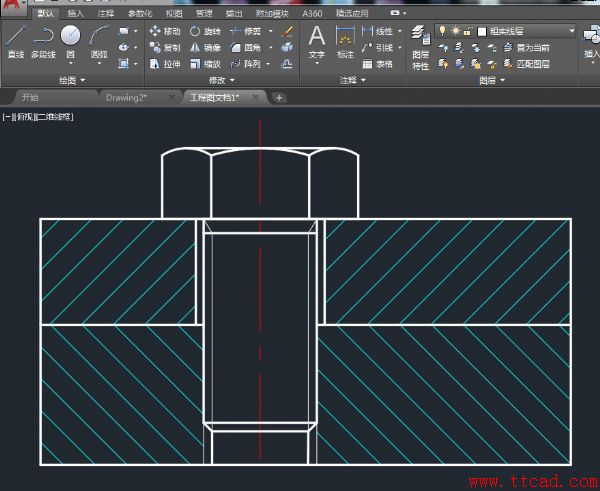

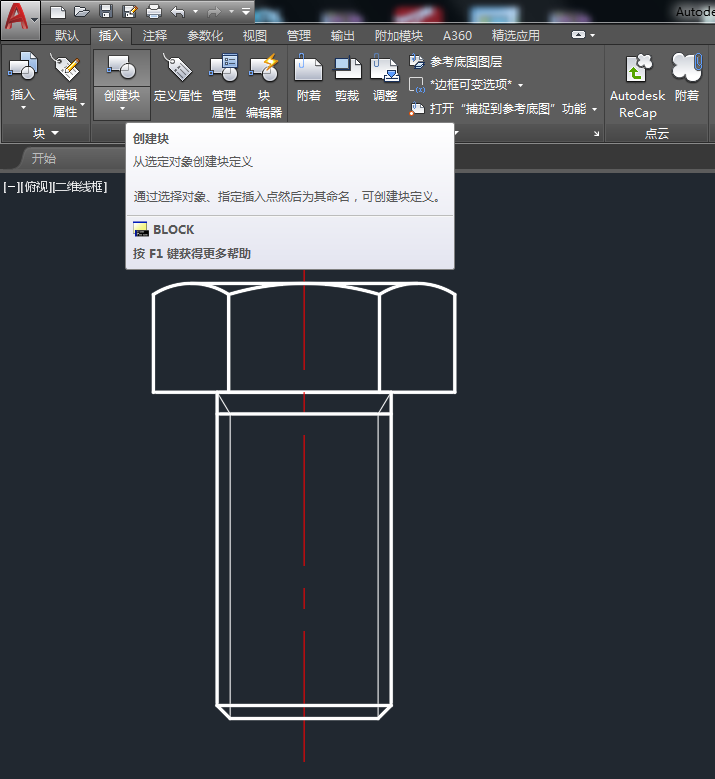

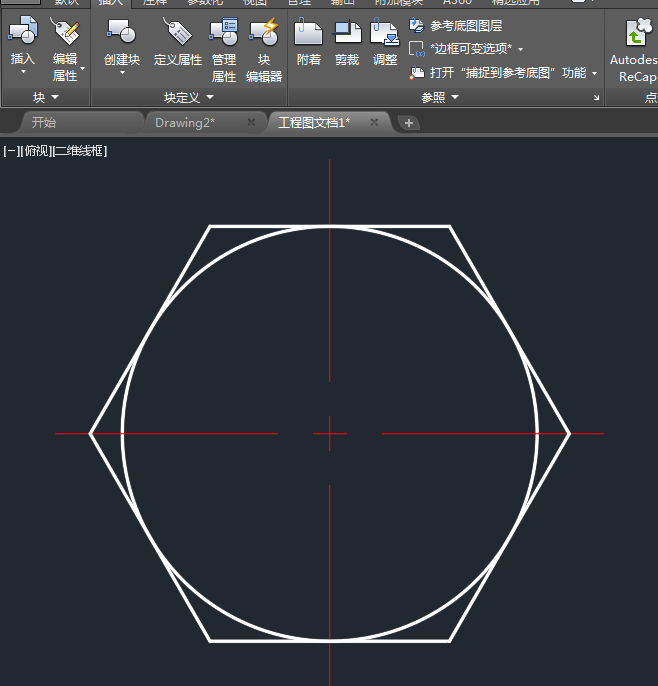

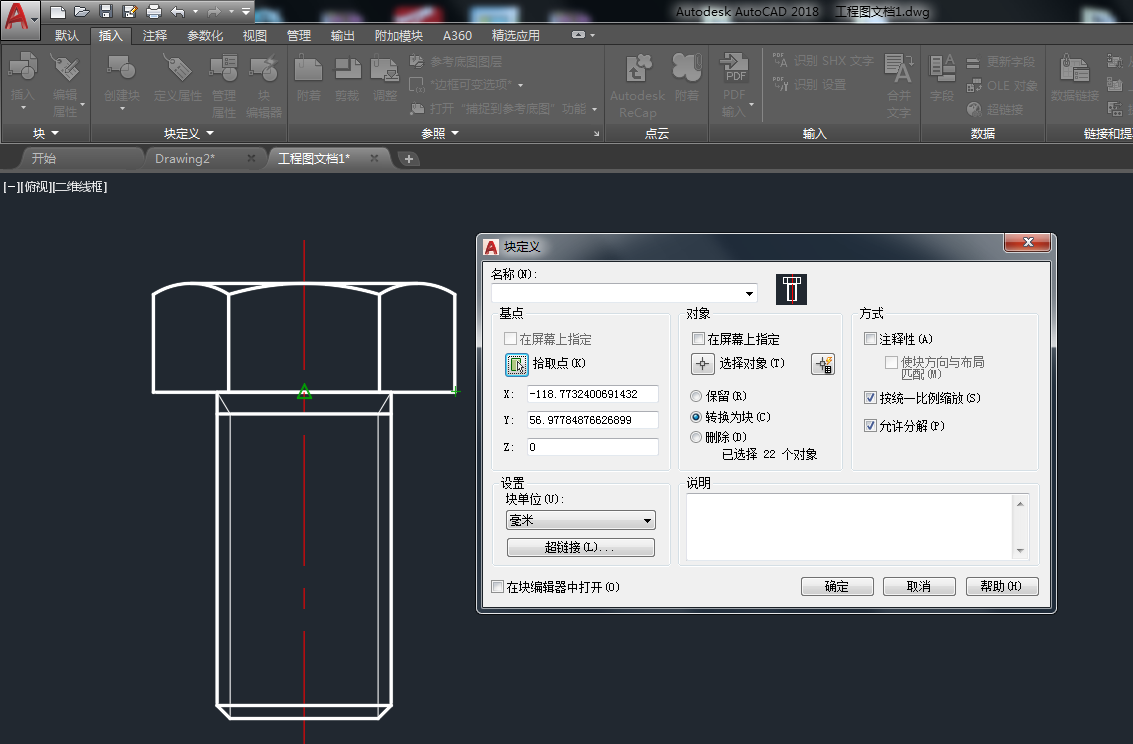

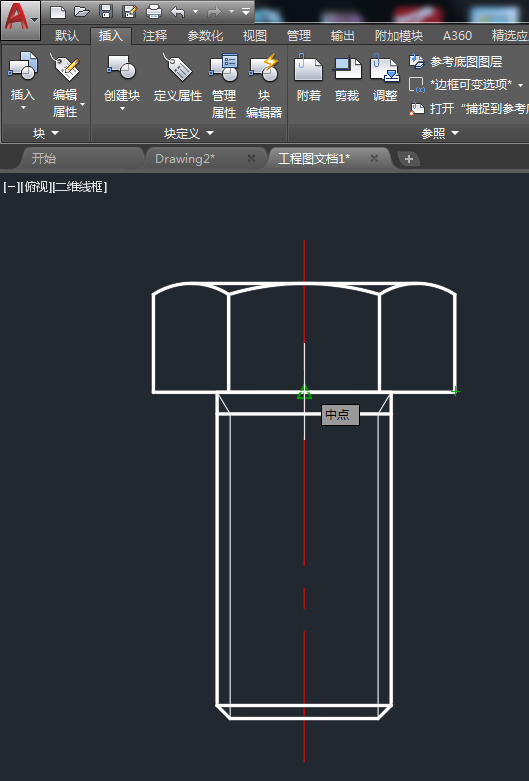

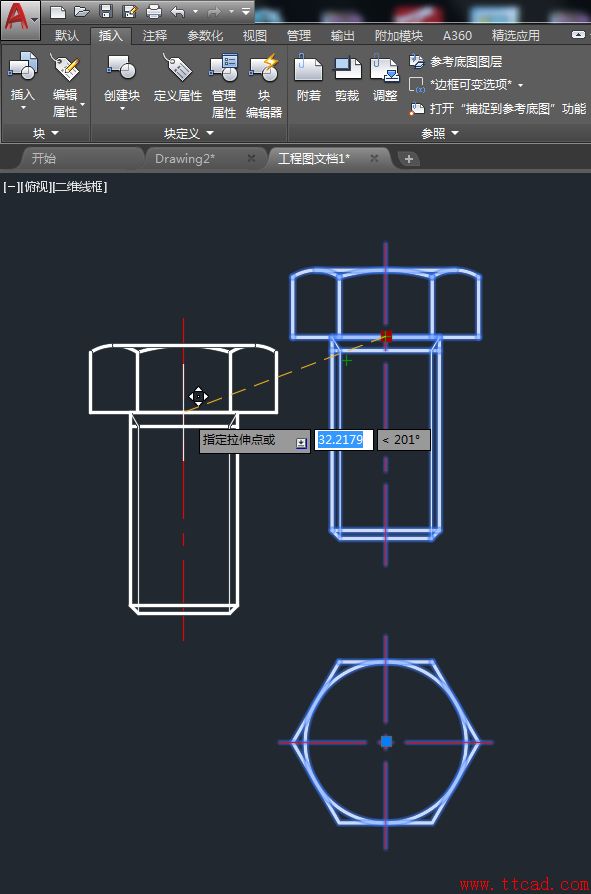

一、繪制螺檢圖形。二、選擇螺栓，點擊“創建塊”命令。三、彈出創建塊的對話框。四、拾取點，回車，“塊定義”對話框重新彈出。點確定，螺栓塊就創建好了。五、同樣可創建螺紋俯視圖。六、塊創建好后，就可以很方便的使用了。

    在CAD繪圖時運用塊，有如下兩個優點：

   1 節省磁盤空間

    因為圖塊是一個整體圖形單元，所以每次插入時，AutoCAD只需保存該圖塊的特征參數（如圖塊名、插入點坐標、縮放比例、旋轉角度等），而不需保存該圖塊中每一個實體的特征參數（如圖層、位置坐標、線型和顏色等）。特別是繪制較復雜的圖形時，利用圖塊可節省大量的磁盤空間。

   2 便于圖形修改

    如果在當前圖形中修改或更新一個已定義的圖塊，AutoCAD將會自動更新插入圖中的所有該圖塊。這一特點對設計圖紙的更改起到了十分便利的作用。
