1.打開AutoCAD2017，layer命令（快捷鍵la）打開圖層對話框，新建兩個圖層sphere和spline ，并分別設置顏色為橙色(255,127,0)和藍色(0,0,255)，關閉退出。
2.circle命令（快捷鍵c）畫圓，圓心為原點（0,0），半徑為150mm（以下省略單位），zoom命令（快捷鍵z）后選擇A，縮放至全屏；
line命令（快捷鍵l）畫兩條直線段，連接圓的四個象限點；
rotate命令（快捷鍵ro）對兩條線段旋轉-45度；

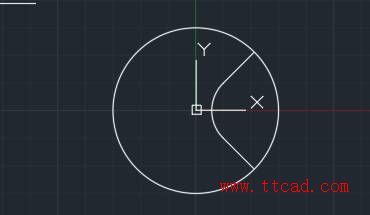

fillet命令（快捷鍵f）對兩條線段倒圓角，倒角半徑70。
copy命令（快捷鍵co）對整個圖形復制到旁邊，并用trim命令（快捷鍵tr）修剪掉大半圓，然后region命令（快捷鍵reg）進行面域。
3.回到原來圖形上，mirror命令（快捷鍵mi）對曲線和兩條直線段沿Y軸鏡像；
line命令（快捷鍵l）沿畫一條直線段，連接圓的兩個象限點；

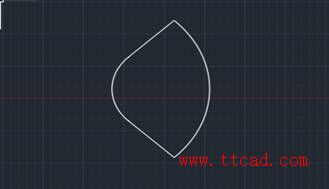

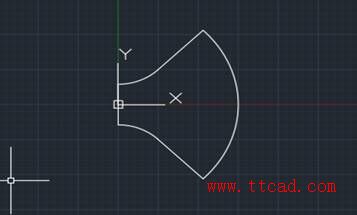

trim命令（快捷鍵tr）修剪，rotate命令（快捷鍵ro）旋轉-45度，然后region命令（快捷鍵reg）進行面域，完成后如下圖。
4.move命令（快捷鍵m）移動另一個面域圖形至長圓弧邊重合；
選擇“可視化”選項卡――視圖面板――西南等軸測（以便后面更直觀的拉伸）；
extrude命令（快捷鍵ext）對移動后的面域向上拉伸150，對另一面域向下拉伸150；
sphere命令（快捷鍵sph）以原點的中心畫半徑150球體；
slice命令（快捷鍵sl）以原點(0,0,0)上XY平面剖切球體（保留兩個面）；
intersect命令（快捷鍵in）對原點(0,0,0)上XY平面上兩個實體相交，然后對原點(0,0,0)上XY平面下兩個實體相交；

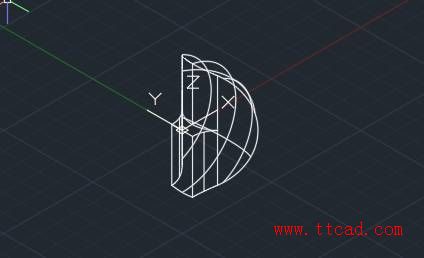

union命令（快捷鍵uni）對兩個實體合并；完成后如下圖：
5.explode命令（快捷鍵expl）全部分解兩次；

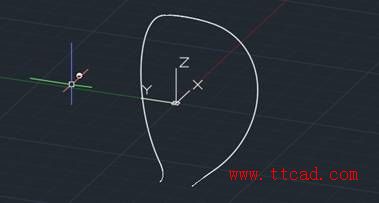

分按住shift鍵和鼠標中鍵移動鼠標調整視圖后， erase命令（快捷鍵e）刪除多余部分線條后，如圖所示：
6.circle命令（快捷鍵c）在旁邊畫小圓，圓心為鼠標任意點選，半徑為3；
copy命令（快捷鍵co）復制6個左右到旁邊；
sweep命令（快捷鍵sw）選小圓為對象，選A選Y垂直于路徑的掃掠對象，分別以五段線條為路徑掃掠；
union命令（快捷鍵uni）對掃掠后的實體合并；
mirror3d命令（快捷鍵mirror3）以原點(0,0,0)上YZ平面三維鏡像，union命令（快捷鍵uni）實體合并，完成后如圖：
7.選擇“可視化”選項卡――坐標面板――沿X軸旋轉坐標90度， circle命令（快捷鍵c）以原點（0,0）為圓心150為半徑畫圓，沿Y軸旋轉坐標90度， circle命令（快捷鍵c）以原點（0,0）為圓心150為半徑畫圓；
sweep命令（快捷鍵sw）選剛才的小圓為對象，選A選Y垂直于路徑的掃掠對象，分別兩圓為路徑掃掠；

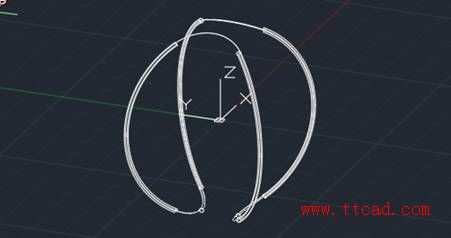

union命令（快捷鍵uni）實體合并，完成后如圖：
