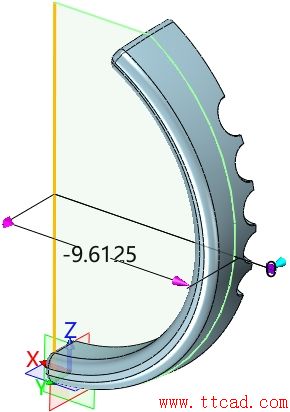

第二十一步，拉伸上部草圖直線，形成曲面，終止位置到面，如圖22所示。
圖22 草圖拉伸

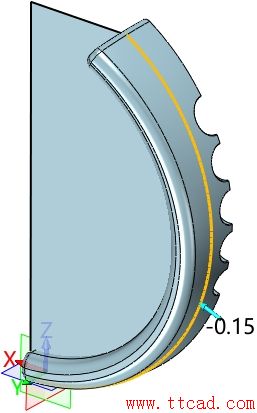

第二十二步，對上步曲面的圓弧部分進行縮進，往內延伸0.15mm，如圖23所示。
圖23 曲面反伸

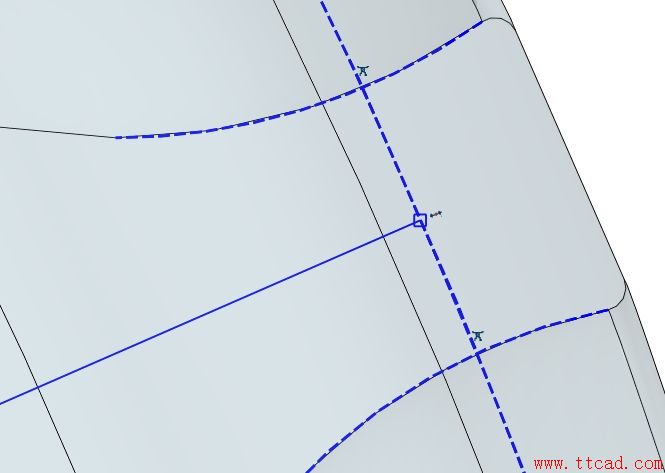

第二十三步，在上步曲面上創建草圖，提取需要的球體邊緣和曲面邊緣，使用直線連接兩交點，形成新的構造線，繪制經過圓弧中心的直線，一遍的端點落在繪制構造線的中點處，如圖24所示。
圖24 繪制直線-2

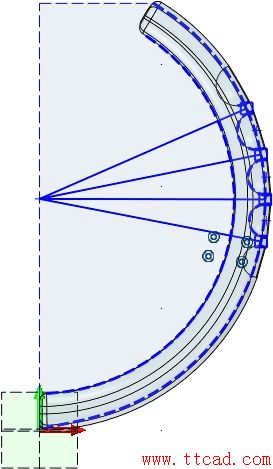

第二十四步，使用上部同樣的方法創建另外三條直線，如圖25所示。
圖25 繪制直線-3

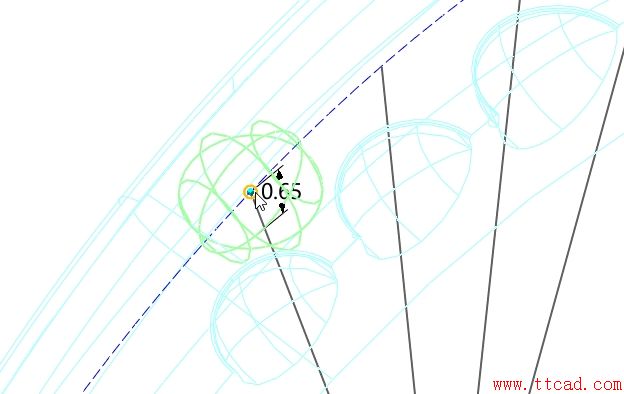

第二十五步，捕捉關鍵點，創建一個起始半徑為0.65mm的球體，位置落在上步草圖直線的端點上，并和造型進行減運算，如圖26所示。
圖26球體創建-3

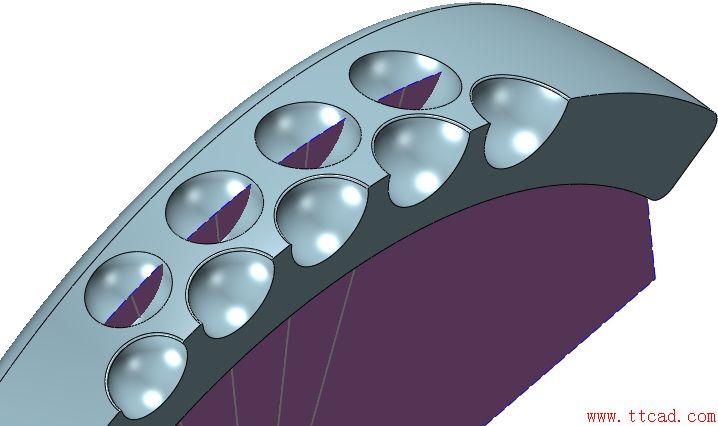

第二十六步，捕捉關鍵點，半徑以0.05mm遞增，創建4個球體，如圖27所示。
圖27球體創建-4

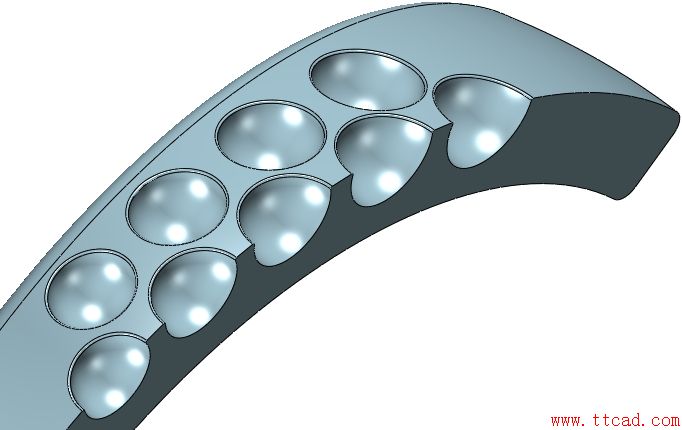

第二十七步，隱藏為創建球體進行定位的輔助工作平面和輔助草圖，并進行0.03mm倒圓角，如圖28所示。
圖28倒圓角操作-3

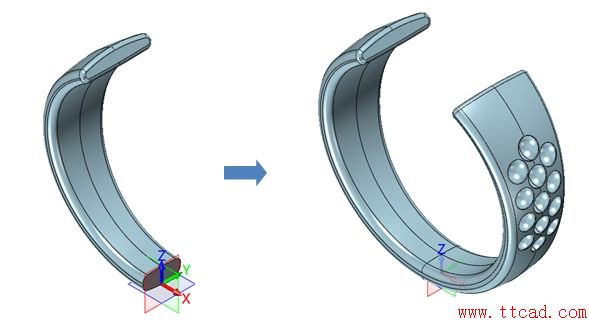

第二十八步，設置過濾器為造型，拾取鏡像平面，布爾加運算對鏡像后的造型進行合并，鏡像1/2戒指造型，得到開環男戒的主體部分，如圖29所示。
圖29鏡像操作
到此，開環男戒的主體部分建模設計課程就完成了，由于篇幅原因，我們將使用中望3D在后續教程中繼續完成此鉆石對戒系列課程的學習。
