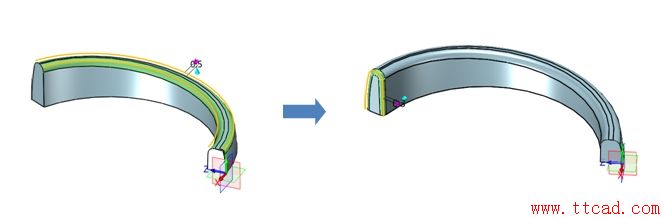

圖11曲面縫合

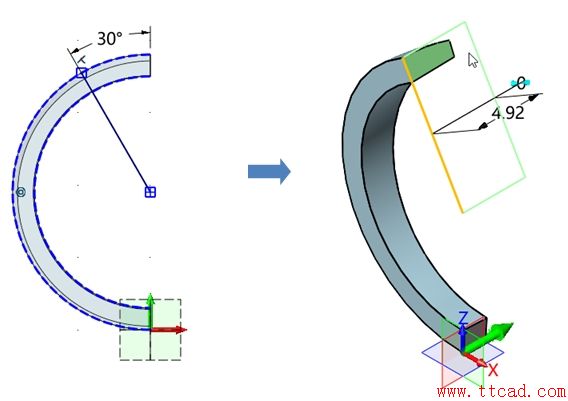

第十一步，在XZ工作平面上創建草圖-4；并對該草圖進行拉伸，使用布爾運算切除造型，如圖12所示。
圖12草圖拉伸切除

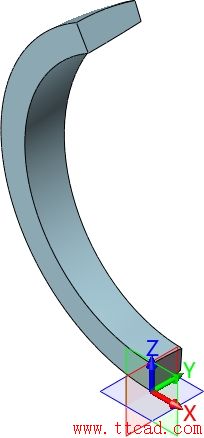

第十二步，隱藏使用過的輔助草圖，得圖13。
圖13 隱藏草圖

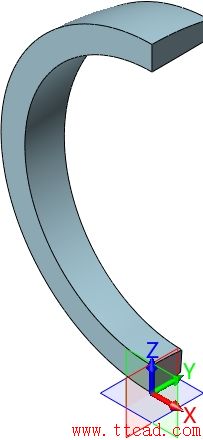

第十三步，依次對實體邊緣進行倒 0.5mm、0.3mm圓角，如圖14所示。
圖14倒圓角操作-1
第十四步，在XZ工作平面上創建草圖-5，提取實體邊緣，繪制一個圓作為構造線，如圖15所示。
圖15 構造線

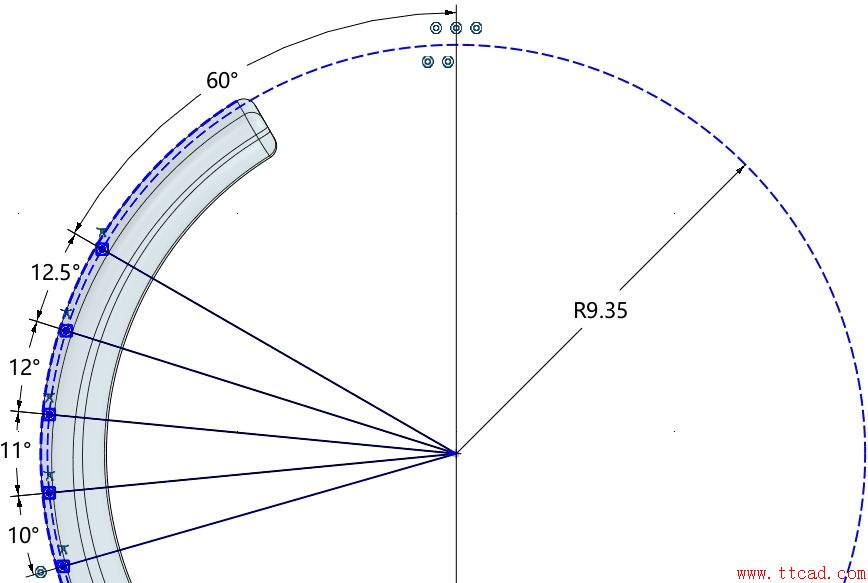

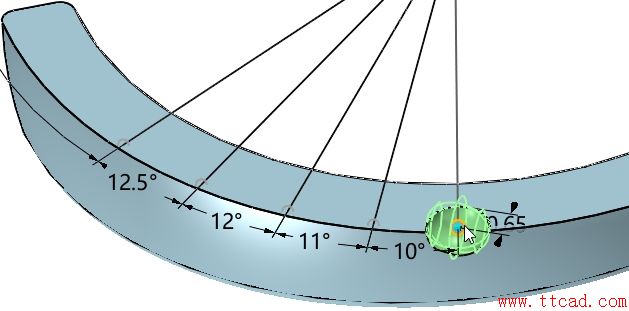

第十五步，依次繪制經過圓心的5條直線，使它們和圓弧構造線相交，標記角度，參數如圖16所示。
圖16 繪制直線-1
第十六步，退出草圖后調整模型視角，捕捉關鍵點，創建一個起始半徑為0.65mm的球體，和實體造型進行減運算，如圖17所示。
圖17球體創建-1

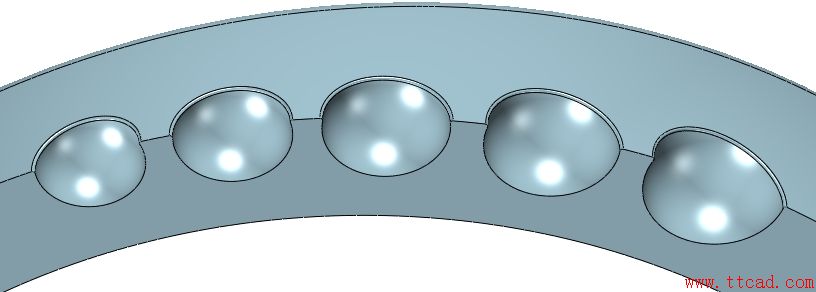

第十七步，捕捉關鍵點，半徑以0.05mm遞增，創建5個球體，隱藏含有點的草圖，如圖18所示。
圖18球體創建-2
第十八步，倒0.3mm圓角，如圖19所示。
圖19倒圓角操作-2

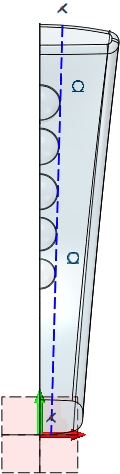

第十九步，在YZ工作平面上創建草圖，繪制一根構造線，和上下兩個球體邊緣相切，如圖20所示。
圖20 繪制相切構造線

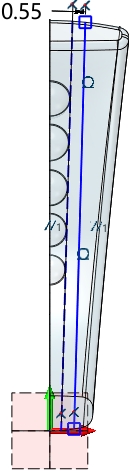

第二十步，繪制平行構造線，偏移距離為0.55mm，如圖21所示。
圖21 繪制平行構造線
