3.1 尺寸樣式

3.1.1 尺寸標注

    尺寸標注是圖形的反測量注釋，可以測量并顯示對象的長度、角度等測量值。包括尺寸線、尺寸界限、標注文字、箭頭等基本元素。如圖3-1所示

圖3-1 尺寸標注的基本元素

3.1.2 尺寸標注樣式

    尺寸標注樣式用于控制尺寸標注中各個基本元素的外觀。

 1、命令的啟動：

⑴ 菜單命令：“格式”→“標注樣式”

⑵ 工具欄：“標注”工具欄上的按鈕

⑶ 命令行：DIMSTYLE[D]

    啟動命令，系統彈出如圖3-2所示的“標注樣式管理器”對話框，在此對話框中，顯示了當前的標注樣式，以及當前標注樣式的文字說明和預覽圖像。在該對話框中，可以進行新建尺寸樣式、修改尺寸樣式、設置當前尺寸樣式等操作。

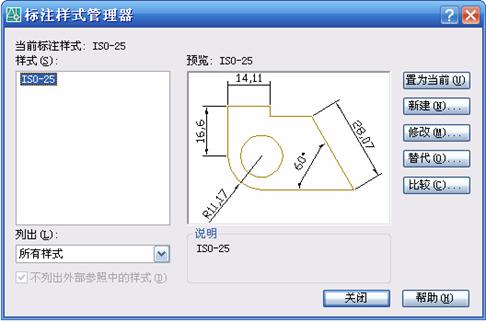

圖3-2 “標注樣式管理器”對話框上一頁123下一頁
