多重引線功能是引線QLEADER(LE)功能的延伸，它可以方便地為序號標注添加多個引線，可以合并或?qū)R多個引線標注，在裝配圖、組裝圖上有十分重要的作用，如下圖。
多重引線的組成
多重引線對象由內容、基線、引線和箭頭四個基本部分組成，如下圖。各部分的設置都比較靈活，內容可以為多行文字，也可以為塊對象，必要時，也可以使內容為空；基線是可選的，用戶可在多重引線樣式中設置基線的長度；引線也是可選的，當使用引線時，可以將引線設置為直線或樣條典線；箭頭的風格和大小也可以在多重引線樣式中設置。由于多重引線作為一個統一的標注整體，所以修改和調整都很方便。

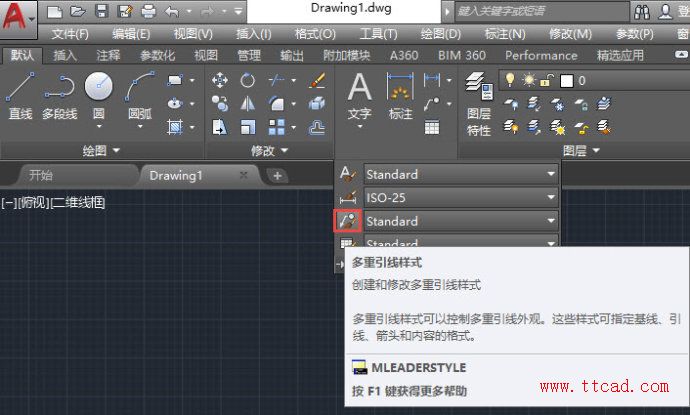

多重引線樣式
可以為多重引線定義多種樣式，在創建多重引線時方便地調用相應的樣式，通過樣式來控制多重引線的格式和視覺較果。

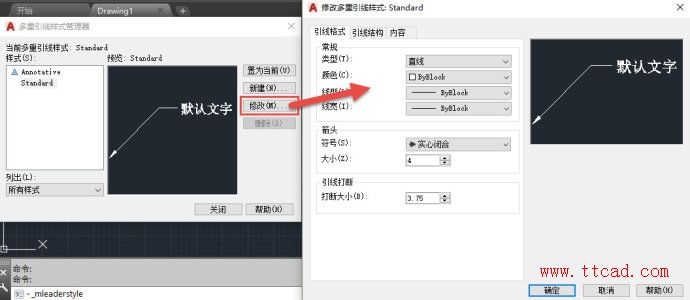

多重引線樣式的設置跟標注樣式比起來要簡單得多，只有三個選項卡，而且每個選項卡的參數并不多，但要介紹起來還是要占用大量的篇幅，這里就不細講了，其中比較特殊的參數就是在"內容“選項卡中默認多重引線類型是”多行文字“，可以改成”塊“，比如我們設置一個編號的圖塊作為引線內容。
多重引線的繪制并不比普通引線復雜多少，關鍵是多重引線可以一個內容添加多條引線，還可以將多個內容合并到一個引線，此外還可以執行對齊操作，下面簡單介紹一下多重引線相關的幾個操作。

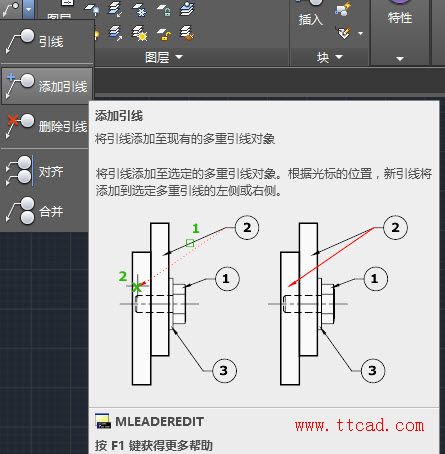

添加引線 利用添加引線功能可以方便地為多重引線添加多條引線，具體操作步驟如下：
1. 選擇“添加引線”菜單命令。
2. 選擇多重引線標注。

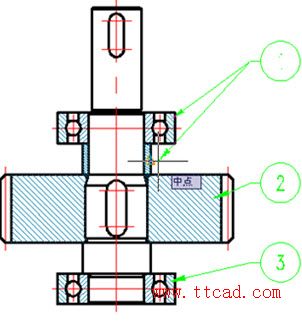

3. 指定引線的位置。必要時，可連續添加多條引線。 如果引線添加錯了，可以用刪除引線功能刪除多重引線對象上的引線。

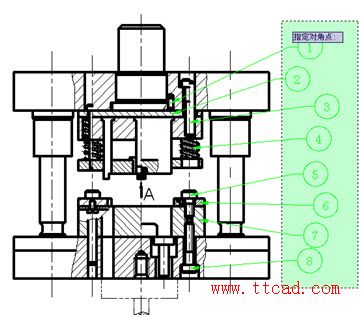

引線對齊
當創建了多個引線后，可以利用引線對齊功能將引線排列整齊，讓圖片更加整潔漂亮。
1. 選擇多重引線的“對齊”菜單命令。

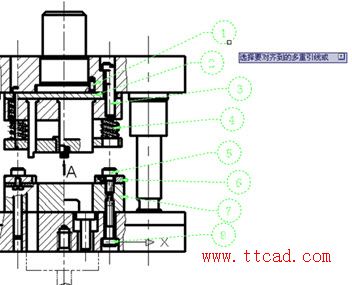

2. 選擇需要對齊的多重引線。
3. 選擇對齊的參照對象。

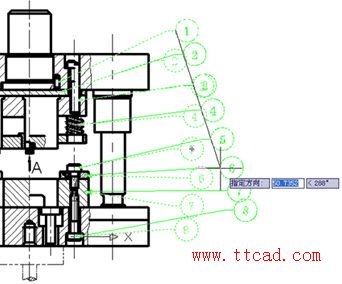

4. 指定對齊方向。
5.完成對齊。
