要實現這種效果，需要在圖塊后面加上跟圖塊形狀一致的區域覆蓋（WIPEOUT）。但在創建區域覆蓋的過程中大多數人都遇到了這樣的問題：AutoCAD或浩辰CAD舊版的區域覆蓋不支持圓或帶弧線段的多段線邊界，也就是只能創建簡單的矩形或直線段構成的多邊形區域覆蓋。

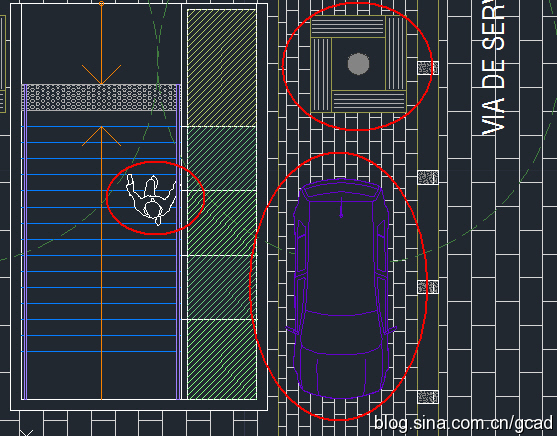

雖然有一些圖塊外形是標準的矩形或多邊形，但仍然有大量圖塊的邊界是圓或更復雜的多段線，如電氣中圓形的白熾燈圖塊、上面圖紙中的汽車和人物圖塊，只要輪廓中帶弧線段，用區域覆蓋（WIPEOUT）命令就無法拾取。如果將輪廓線用多段線編輯（PE）非曲線化或用由直線段組成的多段線將輪廓線描出來，倒是可以生成區域覆蓋，但很難跟圖塊邊界完全匹配，很難得到理想的遮擋效果。
在AUTOCAD和浩辰CAD的擴展工具中提供了一個擴展工具：超級填充（SUPERHATCH），這個命令在選擇封閉區域是會將邊界變成由直線段組成的多段線，因此可以創建復雜形狀的區域覆蓋（WIPEOUT）。之前我寫過文章介紹過這個功能： CAD中怎么能讓圖塊能遮擋住后面的圖形？

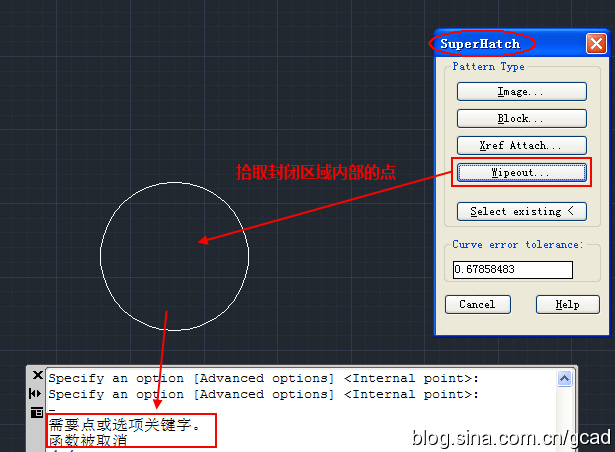

但不幸的是！AUTOCAD很多版本的超級填充偏偏創建不了區域覆蓋（WIPEOUT）。點Wipeout按鈕后，即使是在簡單的矩形或圓形的封閉區域中單擊，也會出現錯誤提示，根本無法生成區域覆蓋，如下圖所示。
AUTOCAD多個版本的超級填充都是這個狀態，AUTOCAD擴展工具這些年并沒有增加什么新工具，看來在后期版本中也沒怎么測試。
浩辰CAD 2012以上各個版本的超級填充都可以用，但繪制復雜圖塊的外輪廓線仍然是一件麻煩的事。拿上面例圖中的汽車為例，自己編輯外輪廓線通常的做法是：將圖塊復制一份，炸開，刪除和修剪掉多余的線，再將這些線合并成一條多段線，像汽車這樣的圖塊，沒有幾分鐘很難搞定。
浩辰CAD 2017版增加了很多獨特的功能，輕松地解決了這個難題，一兩個操作，幾秒鐘就可以創建復雜圖塊的輪廓線、區域覆蓋，我們不妨來看一下。
1、輪廓線（OUTLINE）
AUTOCAD和浩辰CAD都提供了邊界（BOUNDARY）的功能，可以通過拾取點來獲取封閉區域的邊界。但有時我們需要獲取一個圖形的外輪廓，例如建筑的外墻線、圖塊的外輪廓線等，浩辰CAD 2017針對這種需求增加了輪廓線功能。

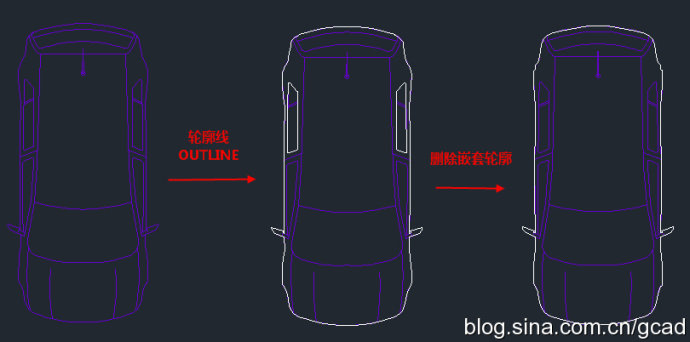

同樣的汽車圖塊，用浩辰CAD 2017的輪廓線功能，只需選中圖塊，然后將多余的線刪除即可，不超過10秒鐘就可以完成，如下圖所示。
大多數圖塊并沒有這么復雜，內部也沒有嵌套區域，只需一次單擊即可生成輪廓線。
2、區域覆蓋（WIPEOUT）
浩辰CAD 2017版的WIPEOUT命令增加了圓形和精度選項，原來的選擇多段線選項變成了選擇圓或多段線，完整命令提示如下：
WIPEOUT 指定第一點或 [邊框(F)/圓形(C)/選擇圓或多段線(P)/精度(A)] <選擇圓或多段線>:

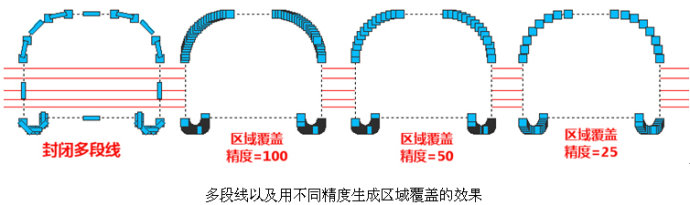

當我們已經有了圖塊的輪廓線后，無需再借助超級填充，直接用區域覆蓋(WIPEOUT)就可以了。浩辰CAD 2017區域覆蓋的默認精度比較高，是100，數值越高，圓弧段就越平滑，實際應用中可以適當降低精度，如下圖所示。
3、圖塊斷線（BLOCKBREAK）
