浩辰CAD 2017的圖塊斷線可以在插入圖塊時自動斷開后面的線或遮擋后面的圖形，也可以選擇圖中的圖塊進行斷線和遮擋處理。
前面我們利用輪廓線和區域覆蓋兩個命令來完成了與圖塊形狀匹配的區域覆蓋，而使用圖塊斷線，我們可以一步完成上面所有操作，操作更加簡單。不僅如此，創建的區域覆蓋還會與圖塊關聯，移動圖塊區域覆蓋可跟隨移動，刪除圖塊，區域覆蓋自動刪除。

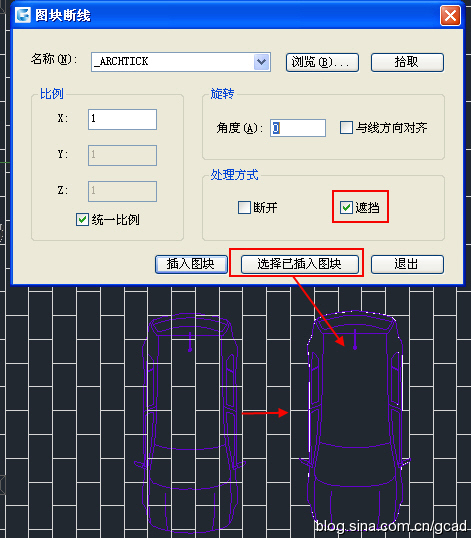

我們?cè)跀U(kuò)展工具中找到圖塊斷線功能或直接輸入BLOCKBREAK命令，打開圖塊斷線對話框，在對話框中勾選“遮擋”，然后單擊“拾取圖中圖塊”按鈕，在圖中單擊一下圖塊，提取輪廓線、生成區域覆蓋、區域覆蓋后置這些操作就一次性完成了，如下圖所示。

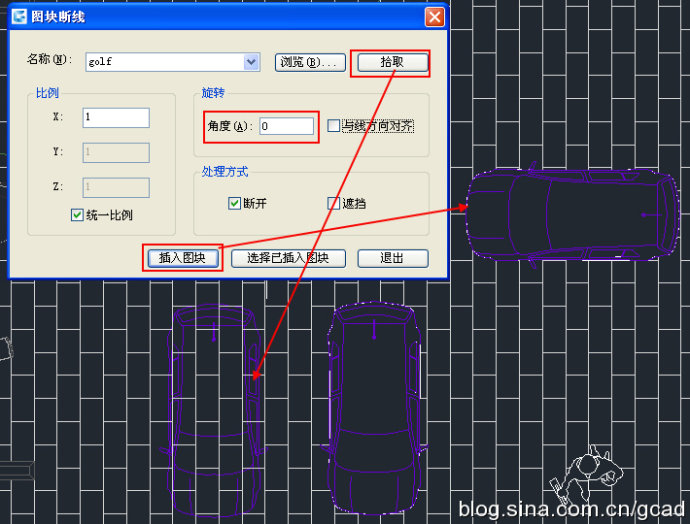

圖塊斷線功能不僅可以處理已插入的圖塊，還可以通過選擇名字、在圖中拾取或?yàn)g覽文件來插入新的圖塊，在插入圖塊的同時完成斷線或遮擋的處理，并可以設置圖塊的旋轉角度，如下圖所示。
假如我們后面要反復插入此圖塊并希望一直有遮擋效果，也不妨用參照編輯(REFEDIT)將圖塊斷線時自動生成的區域覆蓋添加到圖塊內部。
雖然我們并不是經常需要制作這樣的圖塊，但當你要制作這樣個圖塊，卻因?yàn)樵贏UTOCAD中用區域覆蓋和超級填充都無法搞定而撓頭的時候，
