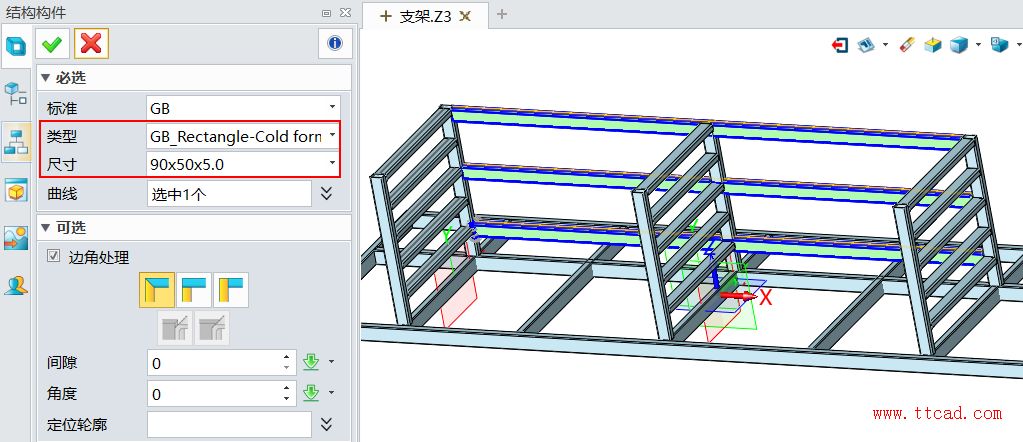

圖12 結構構件

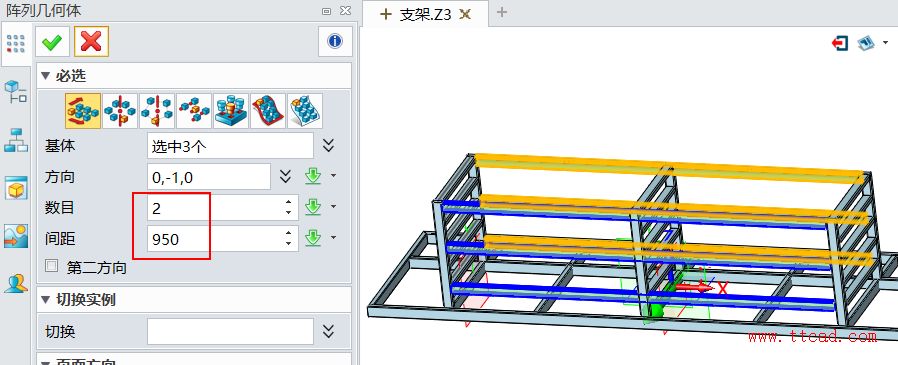

第八，對步驟七創建的構件使用陣列功能進行陣列操作，陣列為2排距離為950構件，如圖13所示。
圖13 陣列

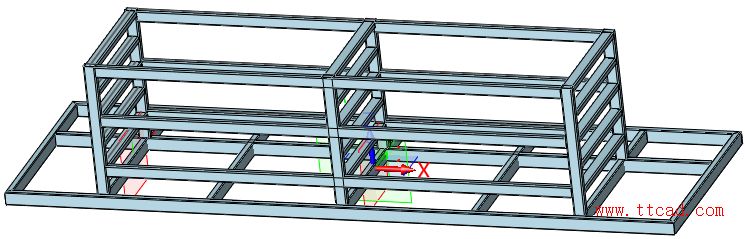

最后就得到下面圖14所示的支架效果圖。
圖14 支架效果圖

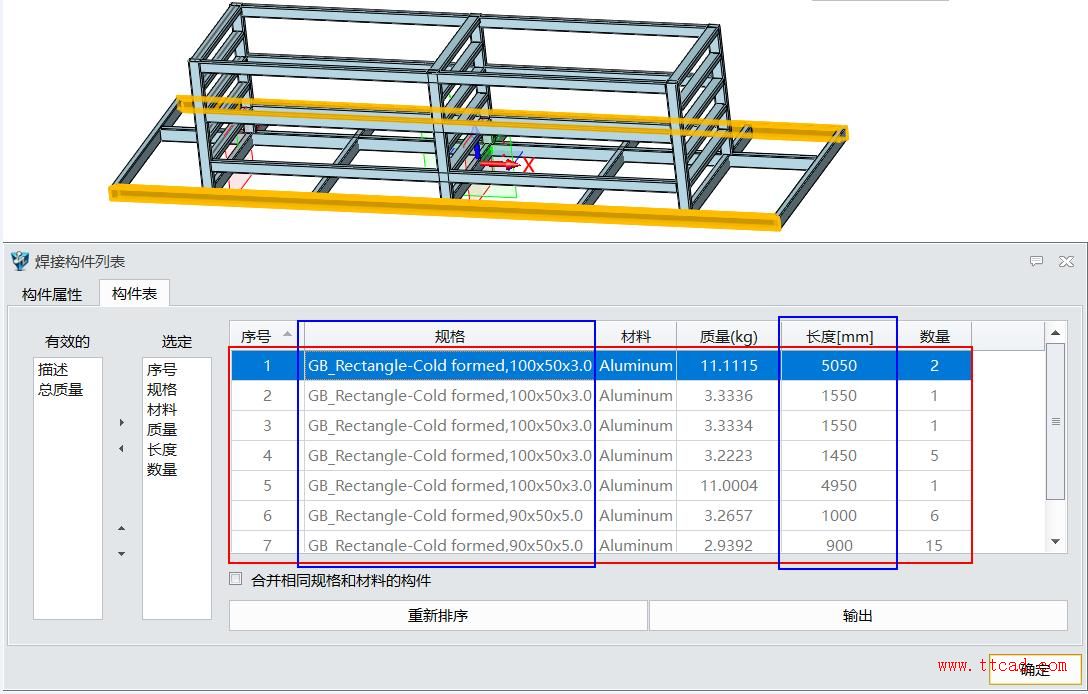

最后我們使用焊件切割表功能來統計不同型材和長度及相同型材的總長度。下圖15是不同型材所有規格的統計結果，
圖15 不同型材長度的統計結果
如果要統計相同型材的總長，只需要勾選合并相同規格和材料的構件，就可以快速統計出來，如圖16所示。
圖16 相同型材長度的統計結果
上述所介紹的焊件切割表統計功能，相信對工程師更快速、準確地計算和掌握型材數據有極大的幫助，能極大地提高工作效率。
