做結構設計的工程師在工作中都會遇到一個問題：就是模型設計好之后，需要統計不同規格、不同長度的型材長度及相同型材的總長度，方便后續開展對應的采購工作。一般情況下，工程師們都是按照圖紙一根一根來數，從而達到統計目的，可這樣不但麻煩，也容易出錯。中望3D2017版中焊件模塊的焊件切割表功能，就能實現自動統計，幫助工程師們解決這個繁瑣且易出錯的問題，下面我們來看看具體是怎么樣實現的。

    首先，我們先創建如圖1所示的支架。

 圖1 支架

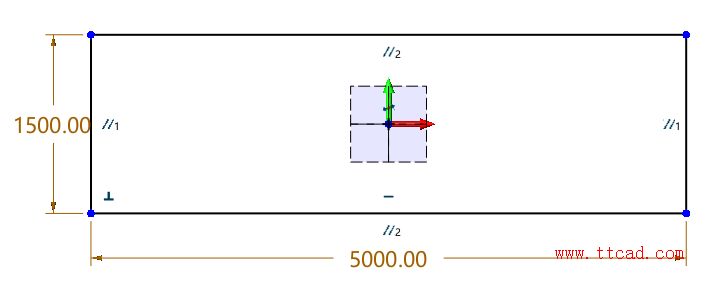

第一， 創建草圖，并用結構構件功能做出最大框架，如圖2所示。



圖2 創建草圖

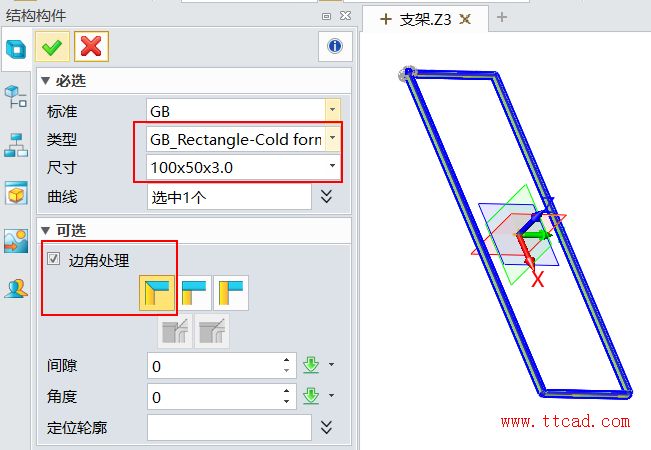

第二，生成結構構件，如圖3所示，注意構件使用GB-Rectangle-cold form類型，尺寸為100*50*3，勾選邊角處理終端斜接。



圖3 生成結構構件

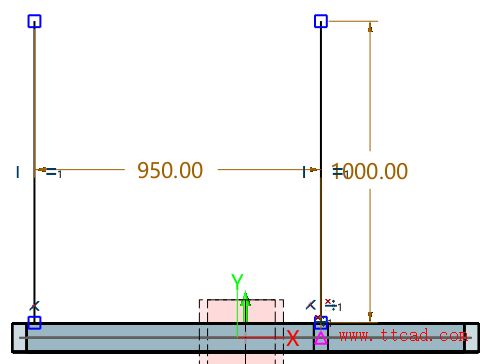

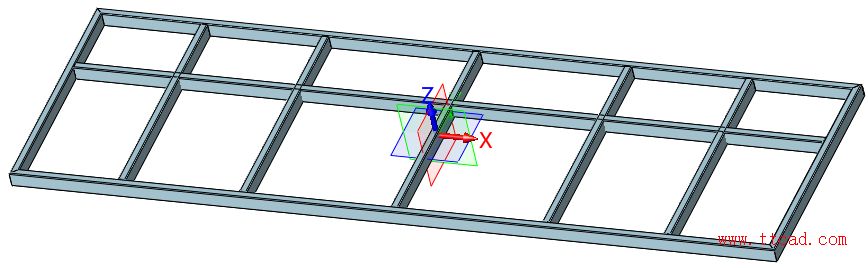

第三，創建草圖2，并生成結構構件，如圖4所示，構件使用GB-Rectangle-cold form類型，尺寸為100*50*3，得到圖5結果。



圖4 創建草圖2

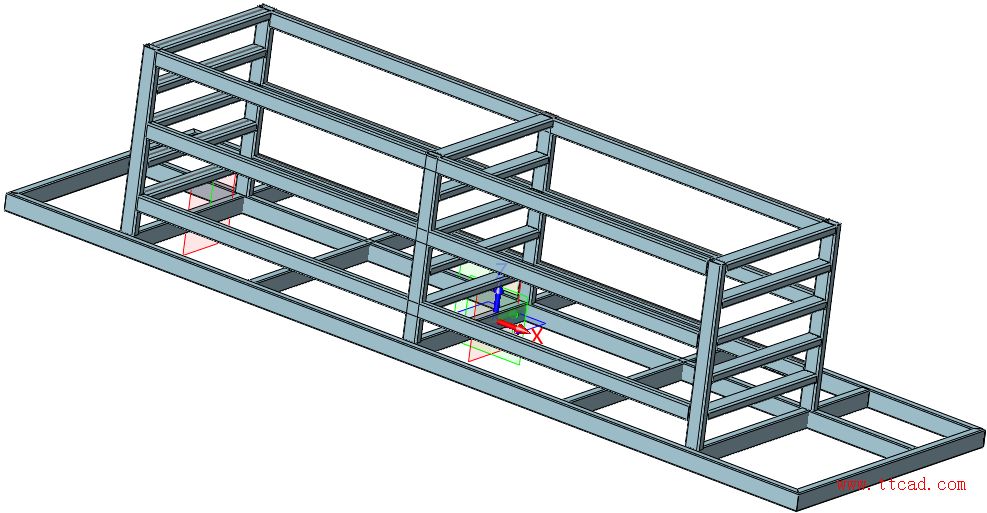

 圖5 結構構件

第四， 創建草圖3（圖6），并生成結構構件，



圖6 創建草圖3

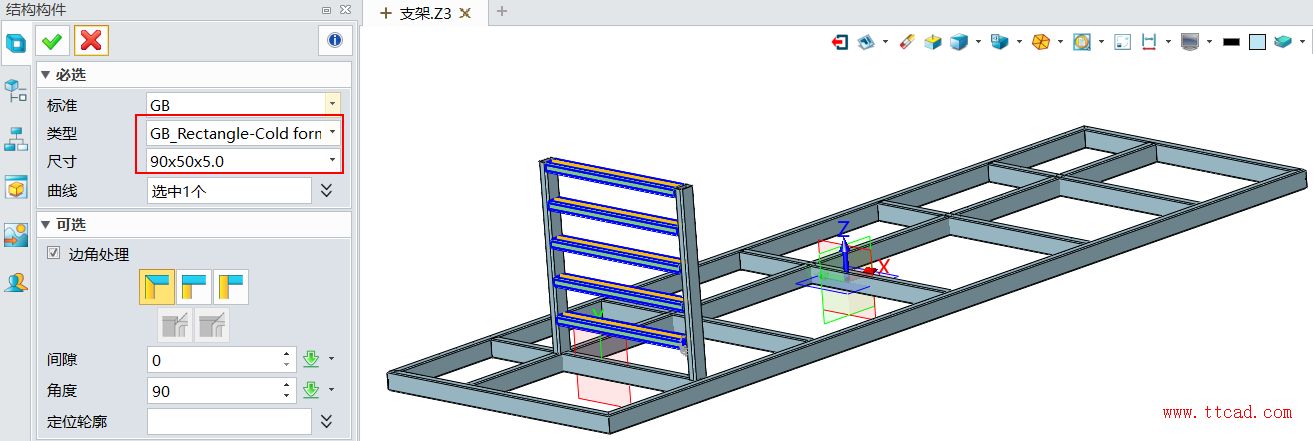

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖7所示。



圖7 結構構件

第五，創建草圖4（圖8），并生成結構構件，

 圖8 創建草圖4

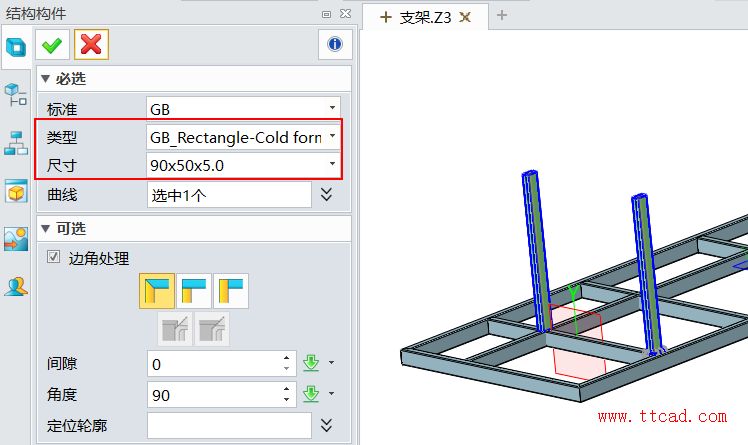

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖9所示。

 圖9 結構構件

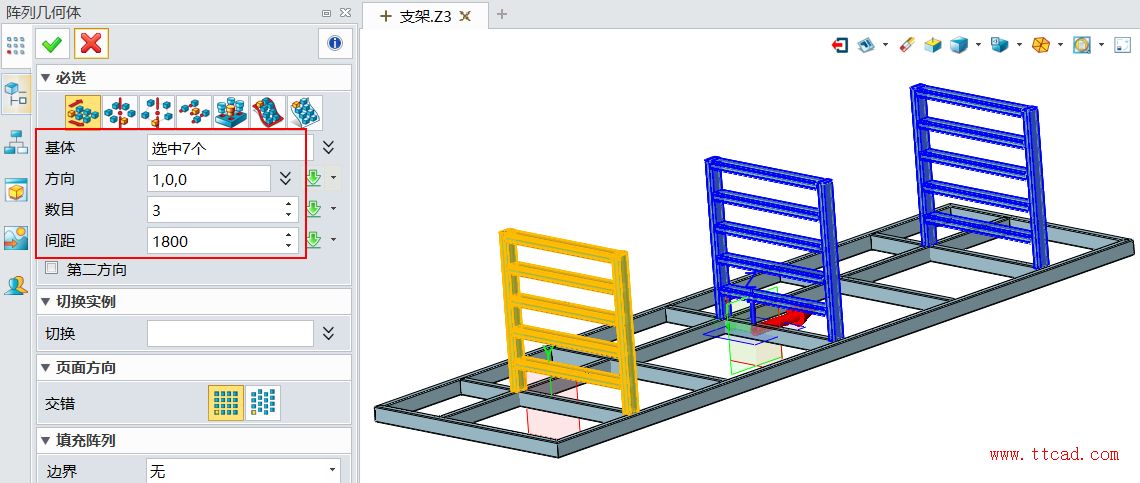

第六，對步驟四和步驟五創建的構件使用陣列功能進行陣列操作，陣列為3排距離為1800構件，如圖10所示。

 圖10 陣列

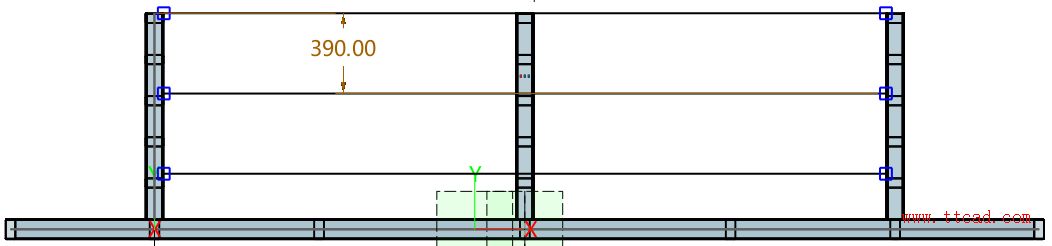

第七，創建草圖5（圖11），并生成結構構件，



 圖11 創建草圖5

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖12所示。
