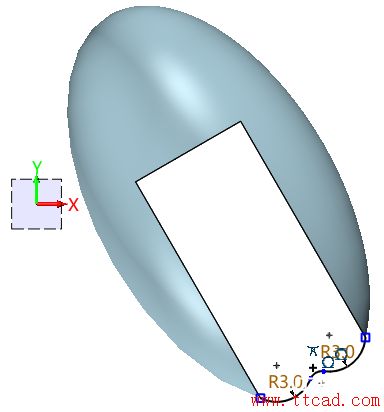

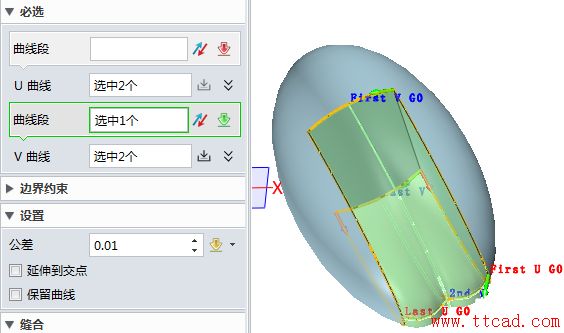

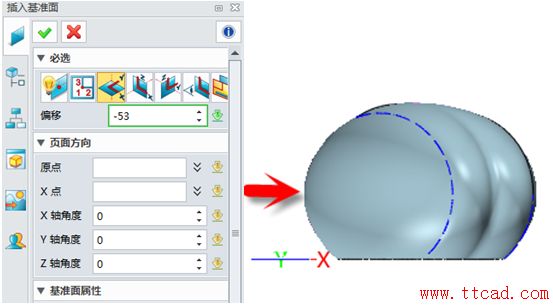

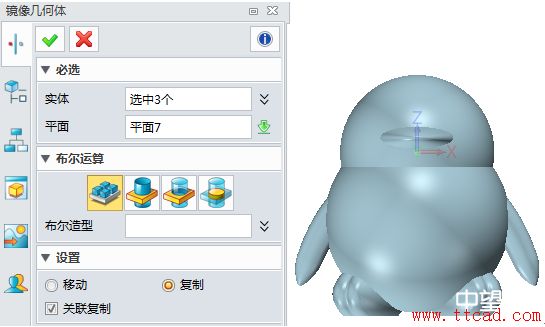

1、新建偏移XY平面-46基準面，并且在此基準面繪制如圖14的草圖。圖14 草圖2、使用“造型模塊”中的“旋轉”命令，選擇圖14中的草圖旋轉成型，得到圖15的效果。圖15 旋轉360°橢圓模型3、繼續在偏移XY平面-46基準面繪制圖如圖17所示的尺寸草圖，并且拉伸草圖執行減運算，圖16為效果。圖16 繪制拉伸草圖并切除掉效果      然后繼續在上一步基準面上繪制圖17所示草圖。圖17 草圖4、使用“造型模塊”中的“U/V曲面”命令繪制完整腳曲面，如圖18所示。圖18 腳掌曲面構建5、使用“曲面模塊”中的“縫合”命令縫合腳體曲面轉化實體，如圖19所示。圖19 縫合曲面6、使用“造型模塊”中“修剪”命令，選擇XY平面偏移-53基準面來修剪腳底，如圖20所示。圖20 修剪后腳掌7、使用“造型模塊”下中“鏡像幾何體”命令鏡像手腳，如圖21所示。圖21 鏡像手腳五，肚皮構建

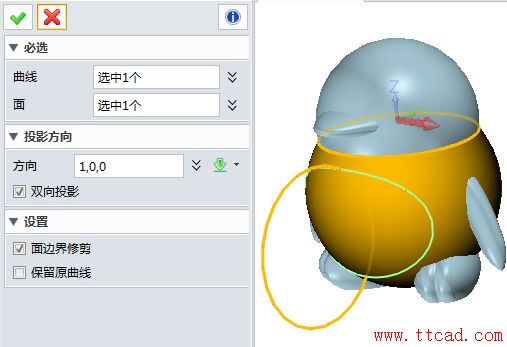

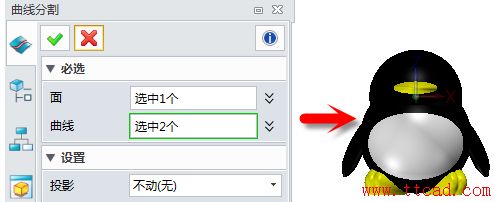

1、選取YZ平面新建草圖，如圖22所示尺寸繪制草圖。圖22 肚皮草圖尺寸2、使用“線框模塊”中“投影到面”命令把肚皮輪廓找出來，如圖23所示。圖23 肚皮輪廓3、使用“曲面模塊”中“曲線分割”命令，把肚皮分割出來，如圖24所示。圖24 肚皮構建六.眼睛構建

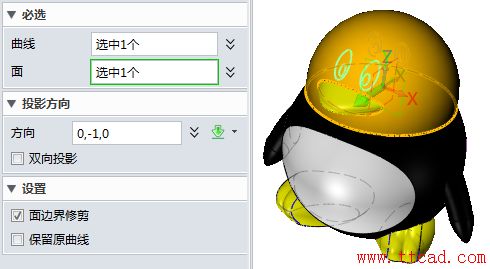

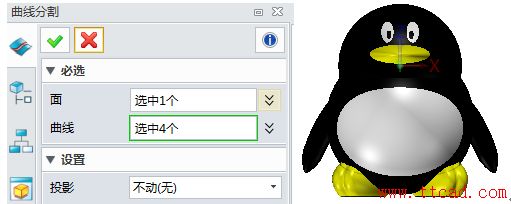

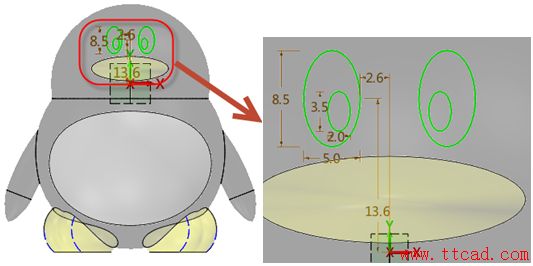

1、選擇XZ平面新建草圖，如圖25所示尺寸繪制草圖。圖25 眼睛草圖2、使用“線框模塊”中的“投影到面”命令把眼睛輪廓找出來，如圖26所示。圖26 眼睛輪廓3、使用“曲面模塊”中的“曲線分割”命令，如圖27所示，把眼睛分割出來。圖27 眼睛構建七.圍巾構建

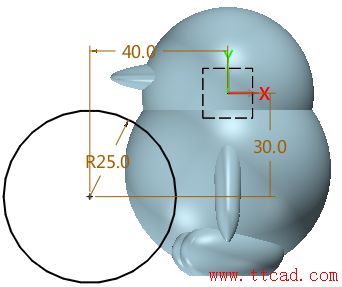

1、選擇XZ平面新建草圖，如圖28所示尺寸繪制草圖。
