本文中，小編將以QQ軟件中大家熟悉的QQ企鵝公仔為例，向大家展示中望3D曲面建模的具體操作及應用。
    從圖1中的實例分析，我們可以把這個QQ公仔拆解為七個構成部分：主體、嘴巴、手、腳、肚皮、眼睛、圍巾。下面我們以這七大部分為線索分步驟來完成。圖1 實例QQ公仔整體效果圖一.主體構建

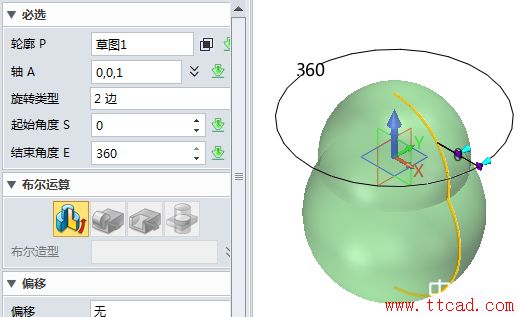

1、選擇“XZ基準面”新建草圖，繪制圖2所示尺寸草圖。圖2 主體草圖尺寸2、使用“造型模塊”下的“旋轉”命令，選擇上一步的草圖饒“Z”軸旋轉成型主體，如圖3所示。圖3 旋轉成型主體效果二．嘴巴構建

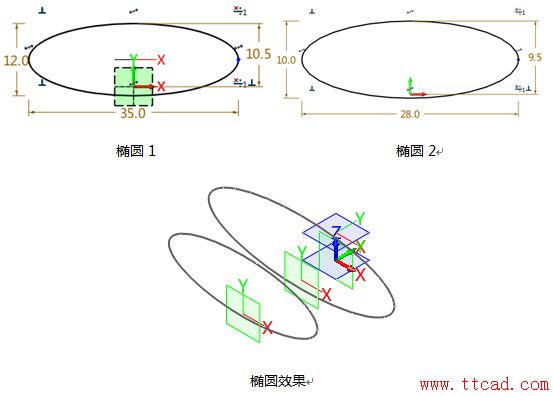

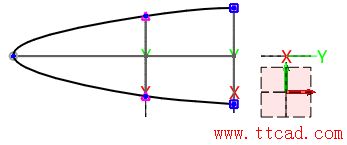

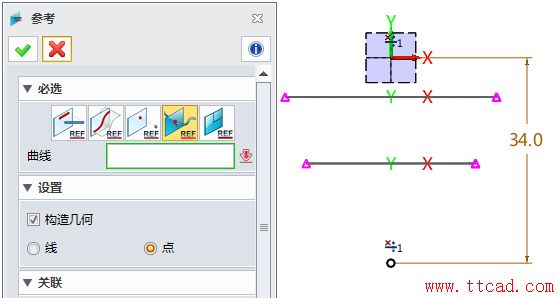

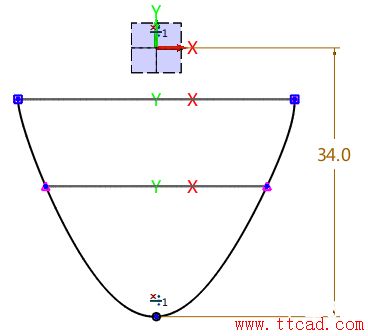

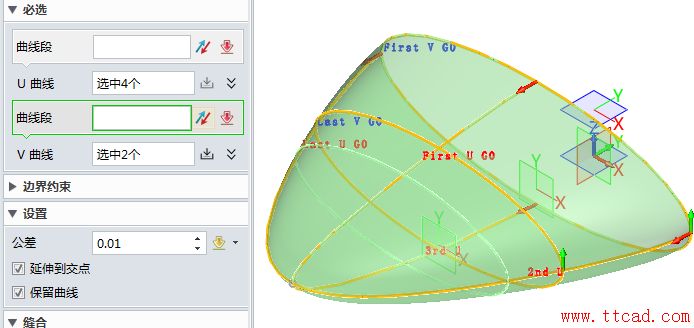

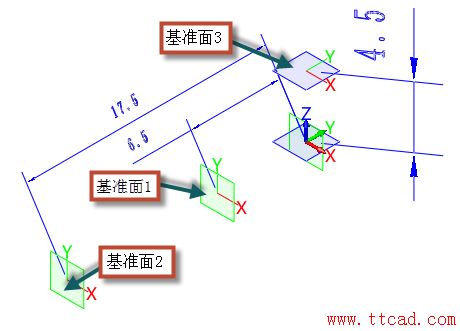

1、隱藏主體后，使用“造型模塊”中的“基準面”命令，創(chuàng)建3個基準面，如圖4所示。圖4創(chuàng)建3個基準面2、分別選取基準面1、2平面繪制如圖5所示的橢圓1、2。圖5 繪制橢圓3、選取基準面3創(chuàng)建草圖，繪制“點”和使用“參考”命令找出圖6中的四個粉色 “點”。圖6 “點”的繪制4、使用“點繪制曲線”命令描出嘴型輪廓（圖7）。圖7 “點繪制曲線”草圖5、使用以上同樣方法選取YZ基準面繪制如圖8所示輪廓草圖。圖8 草圖6、使用“造型模塊“中的”U/V曲面“命令對嘴型構建（圖9），注意曲線方向要一致。圖9 嘴型構建三.翅膀構建

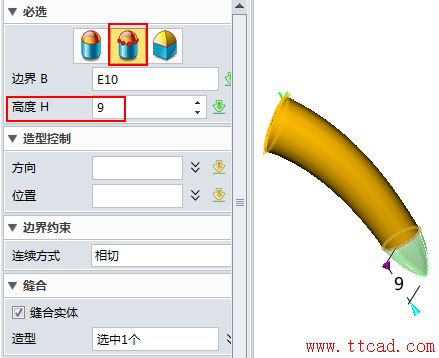

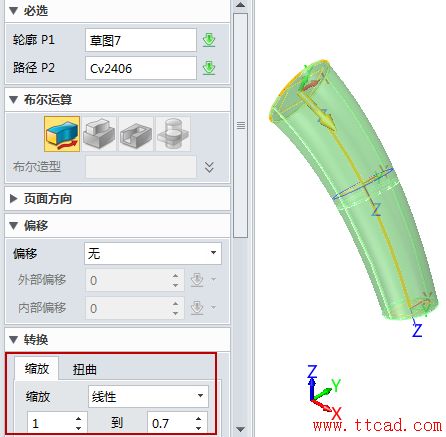

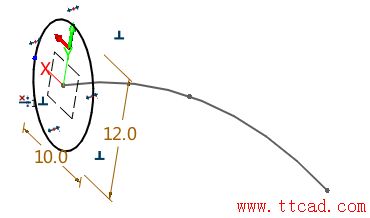

1、選取XZ平面新建草圖，使用”點繪制曲線“命令繪制草圖（圖10）。圖10 草圖2、選取圖10曲線端點插入基準面，繪制如圖11尺寸橢圓。圖11 橢圓繪制3、使用“造型模塊”中的“掃掠”命令，注意“轉換”下縮放選擇線性從1到0.7，如圖12所示。圖12 掃掠翅膀圖4、使用“曲面模塊”中的“園頂”命令，如圖13所示，構建完整翅膀。圖13 完整翅膀四.腳的構建
