經常使用cad的讀者會發現，很擊經常，在sketchup中建模時經常要用到cad文件。特別值得注意的是，cad文件導入sketchup時，不僅要注意保存的cad文件版本不要過高。而且要單位要統一，一般都為毫米。

步驟一：

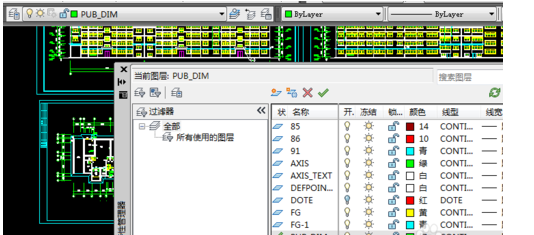

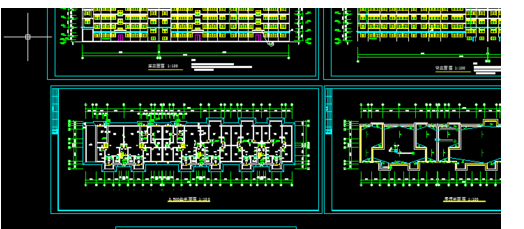

    現在cad中把要導入sketchup中的文件進行精簡，只保留主要的墻體等線條。這里主要利用的是圖層，因此在畫cad圖是，圖層的利用是很重要的。

步驟二：

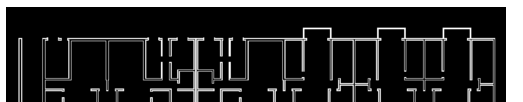

普通的精簡只留下主要線條。

步驟三：

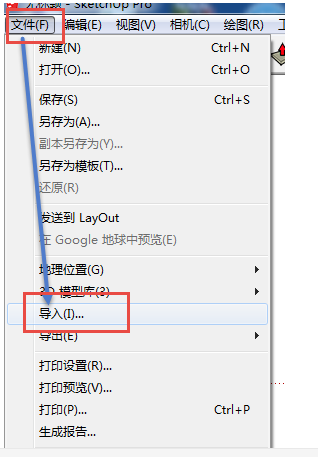

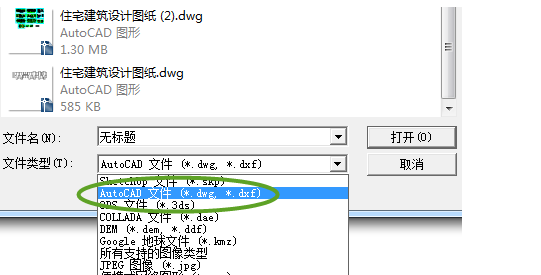

按如下步驟操作：打開sketchup――文件――導入。選擇導入AUTO CAD(dwg,dxf)文件.

步驟四：

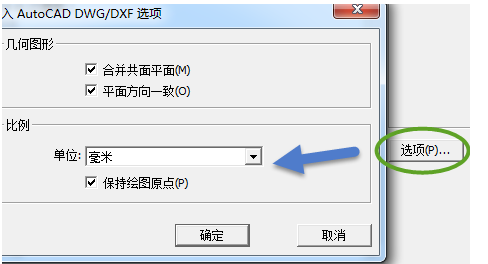

點開右邊的選項――這一步比較關鍵，勾上”合并共面平面“和”平面方向之一至“，單位選擇毫米，因?yàn)閏ad文件單位也為毫米，此地要統一。最后勾上保持繪圖原點。

步驟五：

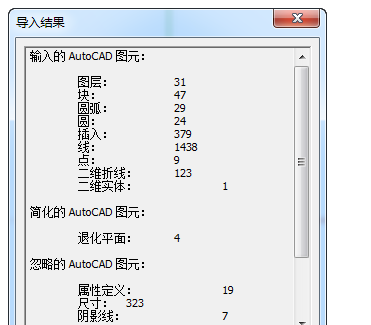

當導入成功時，顯示導入結果對話框，可以直接關掉。

步驟六：

如果導入后找不到文件，點一下充滿視窗按鍵。

步驟七：

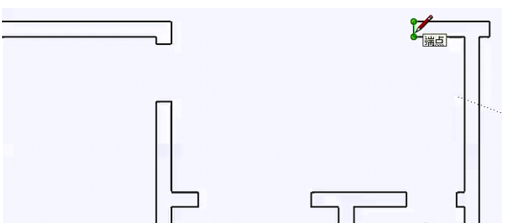

當此時看到的只是線框，只需在每個閉合框的任一邊描上一遍即可生成面。有的仍無法生成，說明這個不是閉合線，你只需找到缺口補上線即可。

步驟八：

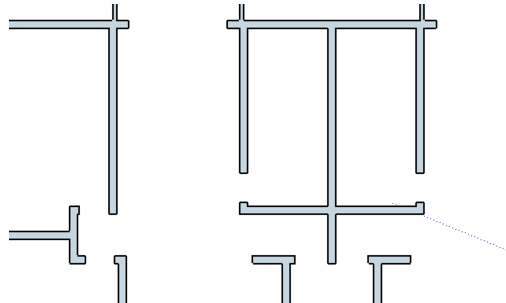

你會發現，現在就生成面了，只需用推拉工具圖拉到一定高度即可了。
