CAD給圖形標注XY坐標的方法
首先打開cad繪圖頁面，然后在上面的菜單欄右鍵單擊，會彈出下面的菜單
然后點“自定義”會彈出下面的菜單
將“用戶定義的按紐”拖到繪圖的空白區域，雙擊之會出現下面的菜單
然后“與此按紐關聯的宏(M)”下邊輸入以下代碼:
1. 同一坐標系下的X,Y值的連續標注.想結束標注請按ESC.標注方向與坐標系一致.
*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;
注意:將內容全部---即從*符號開始到; 符號結束
2. 同一坐標系下的X,Y值的連續標注.想結束標注請按ESC.標注方向?yàn)樗椒较?圖紙方向便于閱讀).
*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M
注意:將內容全部---即從*符號開始到^M符號結束@沒有; 符號@
另:a)同一坐標系:在世界坐標系中, 標注值為世界坐標值
在用戶坐標系中, 標注值為用戶坐標值
b)若想將X,Y值顛倒標注(將X標為Y,將Y標為X),請將式中的0和1交換即可.
最后輸入自己需要的代碼以后點應用關閉菜單，把按紐拖到自己需要的位置就可以了。
知識拓展：cad轉換成黑白的pdf圖紙的方法

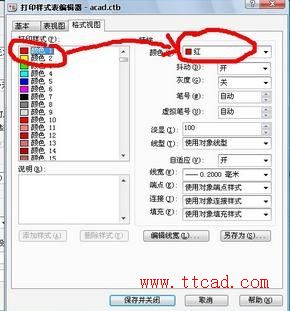

1、打印樣式表，下拉選擇一個，或者新建編輯。(點擊樣式表右邊的編輯進入設置界面)
2、進入格式視圖，特性顏色欄中，下拉選擇黑色，保存并關閉，這樣打出來就是黑色的。如圖：
